자동차의 지능화 및 전동화 가속화에 따라 자동차 전자 시스템은 점점 더 복잡해지고 있습니다. 엔진 제어 유닛에서부터 차량용 충전기, LED 드라이브, 고급 운전자 보조 시스템에 이르기까지, 자동차 전자 장치의 모든 기능은 효율적이고 안정적인 전원 공급 없이는 구현될 수 없습니다. 인덕터는 자동차 DC-DC 컨버터의 중요한 구성 요소로서, 그 성능은 전체 전원 공급 시스템의 효율성과 안정성을 결정합니다. 고전력 밀도 및 고풍류 환경에서 인덕터의 지속적이고 안정적인 작동을 유지하기 위해, 고풍류 저항성, 내열성, 진동 저항성에 대한 더욱 높은 요구 조건이 제시되고 있습니다.
1- 자동차 등급 고풍류 전력 인덕터 VSRU 시리즈가 고풍류 응용을 지원합니다
자동차 전자 응용 분야에서 인덕터는 코어 소재의 성능, 권선 기술 수준 및 구조 설계에 의해 제약을 받습니다. '고전류 견인, 광범위한 온도 범위, 우수한 진동 저항성 및 안정성'이라는 요구사항을 동시에 충족하기란 어렵습니다. 고온 환경에서는 인덕턴스 성능이 쉽게 저하되며, 심지어 잠재적인 안전 위험을 초래할 수도 있습니다. 일부 인덕터는 발열 해소 설계를 최적화했지만, 심한 기계적 진동과 충격 조건에서 납땜 부위가 느슨해지기 쉬워 장기적인 신뢰성에 영향을 미칩니다.

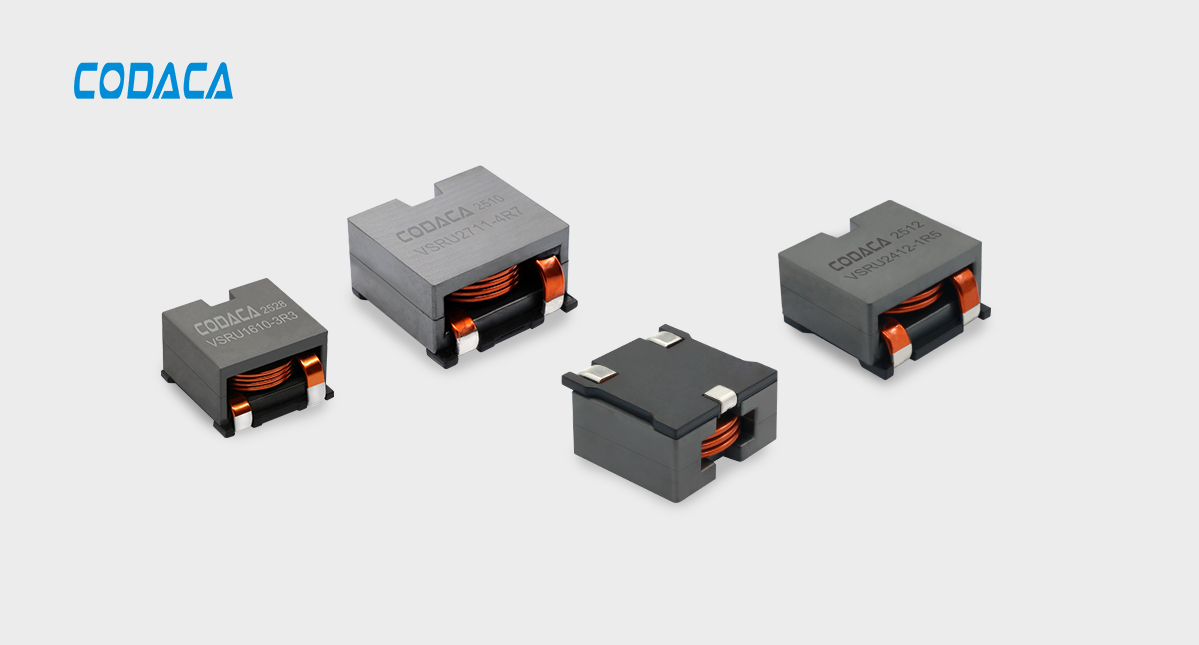

상기 문제를 해결하기 위해, CODACA는 자동차 등급 고전류 전력 인덕터 VSRU 시리즈를 독자적으로 개발 및 설계하였습니다. 이 인덕터는 평면 코일 권선 구조를 채택하여 매우 낮은 직류 및 교류 저항을 제공합니다. 우수한 직류 편향 능력을 유지하도록 대칭 에어 갭 구조로 설계되어 있으며, 인덕턴스 값 범위는 1.0~30μH, 포화 전류는 10.5~100A, 직류 저항 범위는 0.42~15.40mΩ입니다.
시리즈 출시에 이어 자동차 등급 고풍류 전력 인덕터 VSRU27 시리즈 , Codaca 다양한 고객의 니즈를 충족하기 위해 VSRU24 그리고 VSRU16 시리즈를 추가하였습니다. 최소 사양 크기는 16.50*17.30*7.20mm입니다. 컴팩트한 디자인은 성능을 보장하면서도 높은 전력 밀도를 제공하여 PCB 공간을 효과적으로 절약하고 장비의 통합 설계를 용이하게 합니다. 구체적인 사양은 표 1에 나와 있습니다.

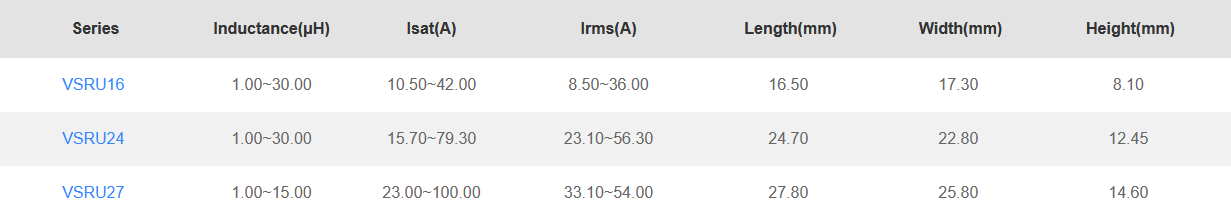

표 1: VSRU 시리즈 주요 사양 및 치수
2- VSRU 고전류 인덕터 제품의 특징
2.1 대칭 에어 갭 구조, 우수한 직류 편향 능력
자동차 등급 고전류 전력 인덕터 VSRU 시리즈는 혁신적인 대칭 에어갭 코어 설계를 채택하여 자화 포화 현상을 효과적으로 방지하고 인덕터의 직류 바이어스 특성을 크게 향상시킵니다. 이는 고전류 조건에서도 인덕턴스 값이 안정적으로 유지된다는 것을 의미하며, 중부하 조건에서 전원 회로가 효율적이고 안정적으로 작동할 수 있도록 보장합니다.
VSRU27 포화 전류 곡선
2.2 평면 와이어 권선, 우수한 방열 및 낮은 온도 상승 성능
자동차 등급 고전류 전원 인덕터 VSRU 시리즈는 평면 와이어 권선을 특징으로 하여 둥근 와이어 권선에 비해 더 큰 표면적과 낮은 직류 저항을 제공합니다. 이 설계는 구리 손실을 줄이고 전체 효율을 향상시킬 뿐만 아니라 방열 성능을 크게 개선하여 온도 상승을 낮추며 자동차 전자 장비의 장기적인 신뢰성과 수명 연장을 보장합니다.

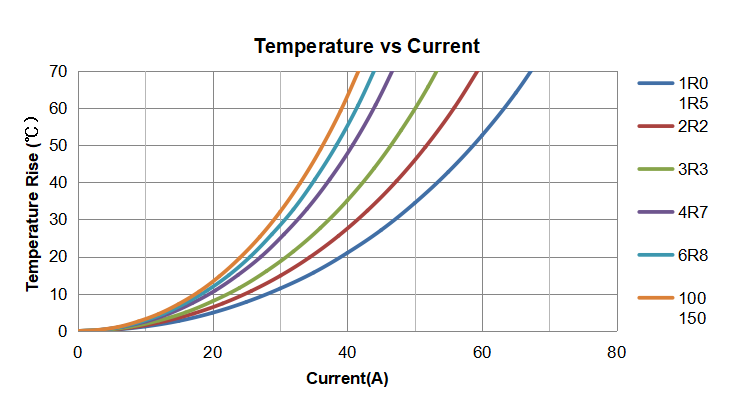

VSRU27 온도 상승 전류 곡선
2.3 세 단자 용접 구조, 뛰어난 진동 방지 성능
혁신적인 세 단자 구조 설계로 인덕터와 PCB 기판 간의 연결이 더욱 견고해지며, 기계 진동 시험 및 기계 충격 시험에서의 성능을 향상시켜 자동차 응용 분야의 높은 기준을 충족하고 납땜 접합부의 확실한 신뢰성을 보장합니다.
2.4 자동차 응용 분야의 엄격한 기준을 충족하는 광범위한 작동 온도 범위
자동차 등급 고품질 고풍 전력 인덕터 VSRU 시리즈는 완전히 AEC-Q200 테스트를 통과하였으며, 작동 온도 범위는 -55°C에서 +155°C까지로, 극한의 고온 및 저온 환경에서의 도전을 감당할 수 있어 자동차 응용 분야 및 기타 열악한 산업용 환경의 온도 요구사항을 충족합니다.
Codaca는 AEC-Q200 시험 표준을 충족하는 CNAS 인증 실험실을 보유하고 있으며, IATF16949 자동차 품질 시스템 인증을 통과하여 고품질의 자동차 등급 인덕터 양산에 강력한 지원을 제공합니다.
3- 적용 분야
탁월한 성능과 신뢰성으로 인해 자동차 등급 고전류 전원 인덕터 VSRU 시리즈 고전력 밀도 및 고신뢰성 전원 시스템 설계 시 엔지니어에게 강력한 지원을 제공합니다. 주요 적용 분야는 다음과 같습니다:
◾ 자동차 전자 장비: 엔진 제어 유닛, 차량용 충전기, LED 드라이버, 첨단 운전자 보조 시스템(ADAS) 등 자동차의 지능화 및 전동화 발전을 위한 신뢰할 수 있는 전원 지원
◾ 전원 공급 시스템: 고전류 DC-DC 컨버터, POL(Point of Load) 컨버터, 고전류 스위칭 전원 공급 장치에 적용되어 전력 변환 효율을 향상시키고 안정적인 전력 출력을 보장함
◾ 재생 가능 에너지 및 산업 제어: 태양광 인버터, 서보 드라이브, VRM 모듈 및 다양한 산업용 제어 전원 공급 장치가 재생 가능 에너지 산업의 발전과 산업 자동화 업그레이드를 지원합니다.
4- 환경 보호 기준
제품은 RoHS, REACH, 할로겐 프리와 같은 국제 환경 보호 기준을 준수하며, 녹색 제조의 개념을 실천합니다.
5- 생산 상황
해당 제품은 양산 단계에 있으며, 납기 시간은 4~6주로, 고객의 신속한 맞춤화 요구도 충족할 수 있습니다.
제품에 대한 자세한 내용은 Codaca 공식 웹사이트를 방문하거나 Codaca 영업 담당자에게 문의하시기 바랍니다.
