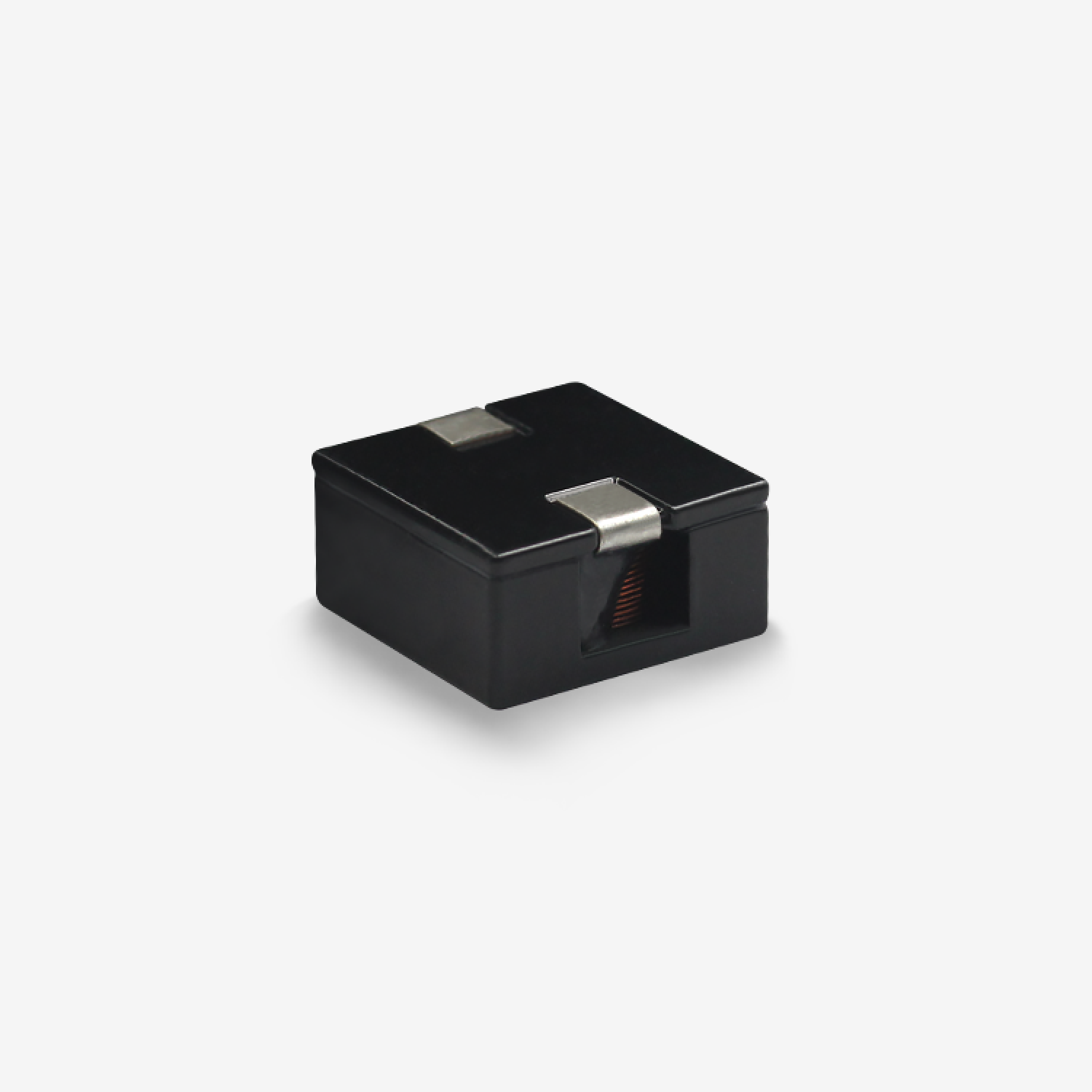

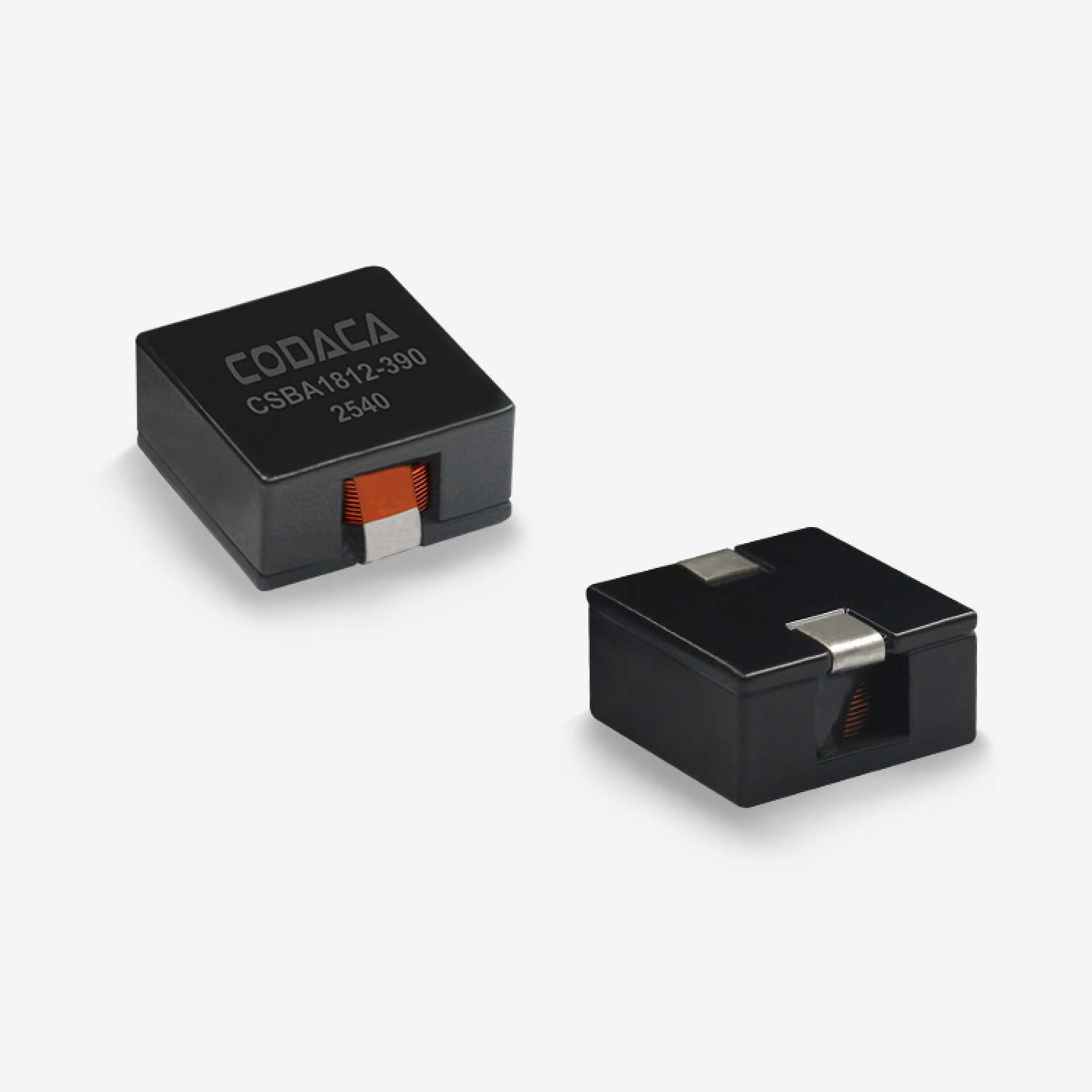

◾ Низкие потери в сердечнике при применении на высоких частотах и подходящий для решения на основе GaN.
◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Рабочая температура: от −55 ℃ до +170 ℃ (включая самоогрев).
Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование |
Ядро материал |
Уровень AEC |
| CSBA1812-1R3M | 1.3 | 0.75 | 55 | 45 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-1R9M | 1.9 | 1 | 50 | 38 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-2R7M | 2.7 | 1.3 | 42 | 35 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-3R6M | 3.6 | 1.65 | 39 | 31 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-4R6M | 4.6 | 2.02 | 34 | 28 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-5R8M | 5.8 | 2.5 | 30 | 26 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-6R8M | 6.8 | 3.2 | 28 | 23 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-8R2M | 8.2 | 3.65 | 26 | 21 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-100M | 10 | 4.35 | 23 | 19 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-150M | 15 | 6.7 | 19 | 15.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-220M | 22 | 10.6 | 16 | 12.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-270M | 27 | 11.7 | 14 | 11.8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-330M | 33 | 15.4 | 13 | 10.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-390M | 39 | 16.7 | 11.5 | 9.8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-480M | 48 | 23.4 | 11 | 8.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-560M | 56 | 25 | 9.5 | 8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-680M | 68 | 25 | 7.5 | 8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
Применение
◾ Материнские платы
◾ DC-DC преобразователи
◾ Регуляторы переключения с высоким током
Примечания
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBA1812.pdf
