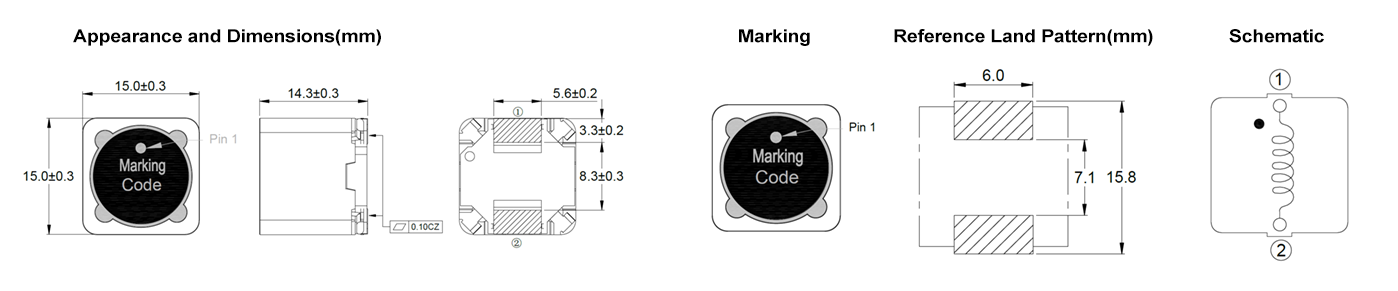

◾ ขนาดเล็ก เหมาะสำหรับ SMT ความหนาแน่นสูง
◾ โครงสร้างป้องกันแม่เหล็ก ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
◾ อุณหภูมิในการทำงาน: -40℃～+125℃ (รวมถึงการเพิ่มอุณหภูมิของขดลวด)
ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน |
แกน วัสดุ |
เกรด AEC |
| CRHSM1514-100M | 10.00 | 12.50 | 15.10 | 10.10 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-120M | 12.00 | 13.60 | 13.50 | 9.68 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-150M | 15.00 | 15.10 | 12.50 | 9.17 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-220M | 22.00 | 17.60 | 10.40 | 8.48 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-270M | 27.00 | 20.50 | 9.65 | 7.84 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-330M | 33.00 | 24.00 | 8.30 | 7.24 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-470M | 47.00 | 26.70 | 7.10 | 6.88 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-680M | 68.00 | 33.10 | 6.00 | 6.16 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-101L | 100.00 | 50.40 | 5.00 | 5.00 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-221L | 220.00 | 114.00 | 3.20 | 3.32 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-331L | 330.00 | 142.00 | 2.70 | 2.97 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-471L | 470.00 | 210.00 | 2.30 | 2.24 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-681L | 680.00 | 259.00 | 1.92 | 2.19 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-102K | 1000.00 | 387.00 | 1.56 | 1.79 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
| CRHSM1514-222K | 2200.00 | 899.00 | 1.03 | 1.17 | -40~+125 | 15.00 | 15.00 | 14.30 | SMD | Y | Ferrite | ไม่ |
【การขอ 샘플 】
การใช้งาน
◾ เพาเวอร์แอมป์
◾ แหล่งจ่ายไฟ
◾ ตัวแปลงบัค
◾ อุปกรณ์สื่อสารเครือข่าย
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
ดาวน์โหลดแผ่นข้อมูล:
CRHSM1514.pdf
