◾ กระแส satuption สูงเพื่อเก็บพลังงานได้มากขึ้น สามารถรองรับกระแสสูงชั่วขณะได้ดี
◾ ค่าอินดัก턴ซ์และความสามารถในการรองรับกระแส DC bias ไม่ถูกกระทบโดยอุณหภูมิ และมีเสถียรภาพสูง
◾ การพันด้วยลวดแบน, ทำให้มีความต้านทาน DC ต่ำ.
◾ โครงสร้างป้องกันแม่เหล็กไฟฟ้าลดการปล่อยคลื่นแม่เหล็กไฟฟ้าและการรบกวนผ่านสายไฟ และปรับปรุงความเข้ากันของระบบแม่เหล็กไฟฟ้า (EMC)
◾ อุณหภูมิในการใช้งาน: -55 องศาเซลเซียส ถึง +155 องศาเซลเซียส (รวมถึงความร้อนที่เกิดจากตัวเอง)
ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน | แกน วัสดุ |
เกรด AEC |

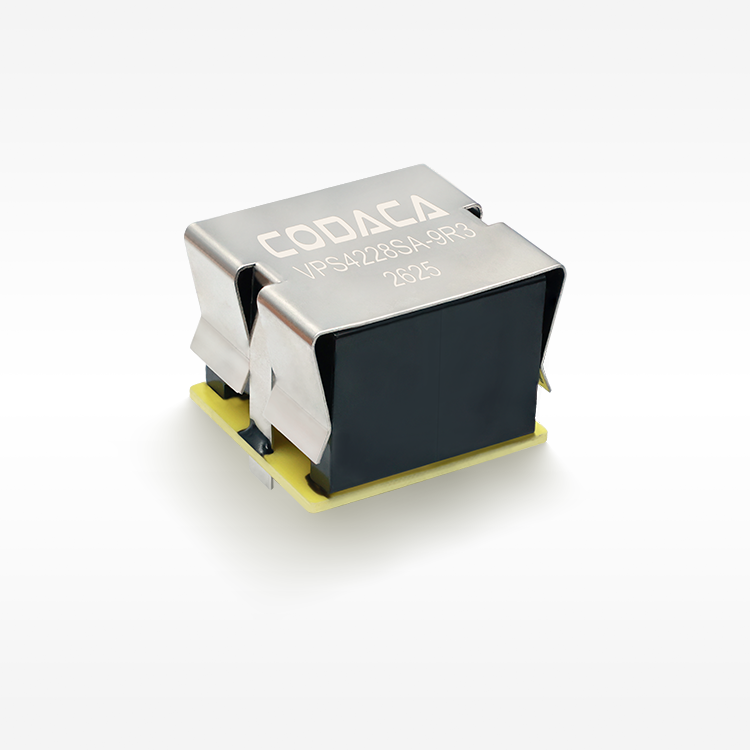

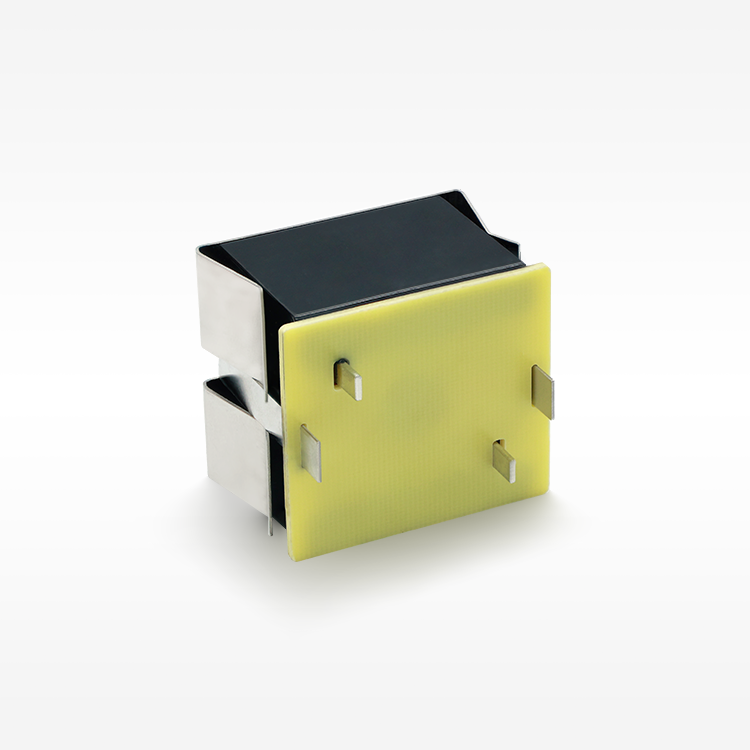

| VPS4228SA-9R3MC | 9.30 | 1.50 | 72.00 | 47.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-180MC | 18.00 | 2.80 | 52.00 | 34.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-300MC | 30.00 | 4.50 | 41.00 | 27.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-330MC | 33.00 | 4.80 | 40.00 | 27.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-420MC | 42.00 | 5.85 | 33.00 | 22.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-680MC | 68.00 | 10.50 | 28.00 | 17.50 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
【การขอ 샘플 】
การใช้งาน
◾ ตัวแปลง DCDC
◾ VRM (โมดูลควบคุมแรงดัน) ตัวแปลง
◾ ขดลวดเหนี่ยวนำแบบบัค/บูสต์สำหรับ OBC ของรถยนต์ไฟฟ้าและรถยนต์ไฮบริดปลั๊กอิน
◾ อุปกรณ์สื่อสาร
◾ ปัญญาประดิษฐ์
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
ดาวน์โหลดแผ่นข้อมูล:
VPS4228SA.pdf

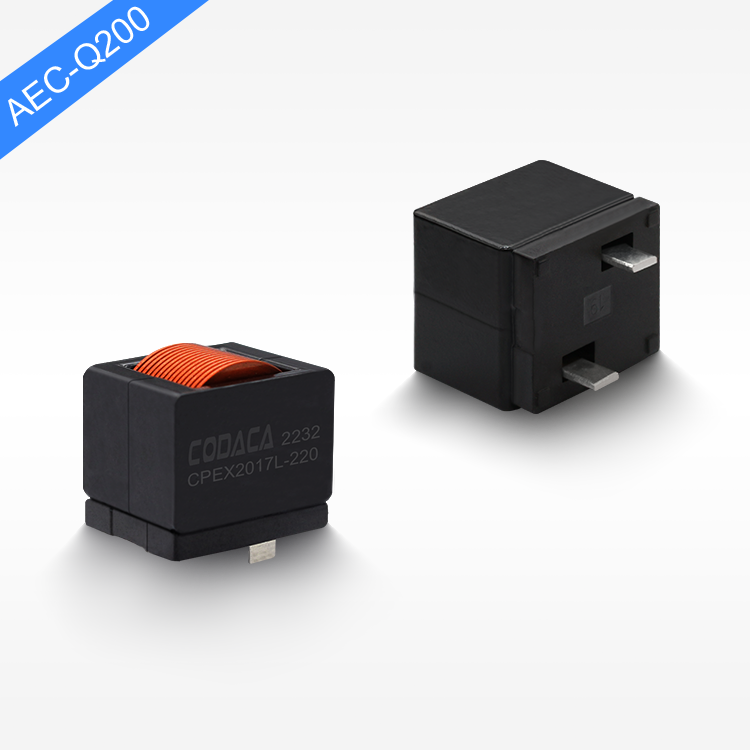

CPEX2017L
