magnetisch geschirmter SMD-Induktor

Die magnetisch abgeschirmte SMD-Induktivität stellt ein hochmodernes elektronisches Bauelement dar, das fortschrittliche Magnetabschirmungstechnologie mit den Fähigkeiten eines Oberflächenmontage-Bauteils (SMD) kombiniert. Dieses innovative Bauelement fungiert als entscheidender Bestandteil in modernen elektronischen Schaltungen und bietet dabei einen überlegenen Schutz vor elektromagnetischen Störungen, während gleichzeitig eine optimale Induktivitätsleistung gewährleistet bleibt. Die magnetisch abgeschirmte SMD-Induktivität verwendet spezialisierte Ferritkern-Materialien und präzisionsgefertigte magnetische Abschirmungen, um zu verhindern, dass elektromagnetische Felder benachbarte Schaltungskomponenten beeinflussen. Ihre Hauptfunktion liegt in der Speicherung von Energie in magnetischen Feldern, der Stromfilterung sowie in Signalverarbeitungsanwendungen in unterschiedlichsten elektronischen Systemen. Zu den technologischen Merkmalen dieser magnetisch abgeschirmten SMD-Induktivität gehören ein kompaktes SMD-Design, verbesserte thermische Stabilität und hervorragende Frequenzgang-Eigenschaften. Bei den Herstellungsverfahren kommen automatisierte Produktionsmethoden zum Einsatz, die eine gleichbleibende Qualität und zuverlässige Leistungsstandards sicherstellen. Das Bauelement zeichnet sich durch geringe Gleichstromwiderstände, hohe Strombelastbarkeit und hervorragende Eigenschaften zur Eindämmung magnetischer Flüsse aus. Diese technologischen Fortschritte machen die magnetisch abgeschirmte SMD-Induktivität besonders geeignet für platzsparende Leiterplattenlayouts, bei denen die Optimierung des verfügbaren Raums von größter Bedeutung ist. Einsatzbereiche erstrecken sich auf die Automobil-Elektronik, Telekommunikationsinfrastruktur, Unterhaltungselektronik, Stromversorgungssysteme und industrielle Automatisierungsanlagen. In der Automobilindustrie übernimmt die magnetisch abgeschirmte SMD-Induktivität wesentliche Filterfunktionen für Motorsteuergeräte, Infotainmentsysteme und fortschrittliche Fahrerassistenzsysteme. Telekommunikationsgeräte profitieren von verbesserter Signalintegrität und reduzierten elektromagnetischen Störungen durch die Verwendung dieser spezialisierten Induktivitäten. Hersteller von Unterhaltungselektronik setzen magnetisch abgeschirmte SMD-Induktivitäten in Smartphones, Tablets, Laptops und Spielekonsolen ein, um die Gesamtleistung des Systems zu verbessern. Stromversorgungsanwendungen nutzen die überlegenen Stromtragfähigkeiten und thermischen Eigenschaften dieser Bauelemente, um Effizienz und Zuverlässigkeit zu steigern. Die magnetisch abgeschirmte SMD-Induktivität entwickelt sich kontinuierlich weiter, um den steigenden technologischen Anforderungen gerecht zu werden, und integriert neue Materialien sowie Fertigungsverfahren, um immer anspruchsvollere Leistungsanforderungen in verschiedenen Branchen zu erfüllen.

Neue Produktveröffentlichungen

DETAILS ANSEHEN

VSBX1809

DETAILS ANSEHEN

VSAD0660

DETAILS ANSEHEN

VSAD1010

DETAILS ANSEHEN

VSEB0430H

Die magnetisch abgeschirmte SMD-Induktivität bietet bemerkenswerte Vorteile, die die Leistung elektronischer Systeme und die Fertigungseffizienz direkt beeinflussen. Eine verbesserte elektromagnetische Verträglichkeit stellt den bedeutendsten Vorteil dar, da die integrierte magnetische Abschirmung elektromagnetische Felder effektiv innerhalb der Bauteilstruktur eindämmt. Diese Eindämmung verhindert Störungen benachbarter Schaltungselemente und ermöglicht es Konstrukteuren, Bauteile näher beieinander anzuordnen, ohne die Signalintegrität zu beeinträchtigen. Das Ergebnis sind geringere Platzanforderungen auf der Leiterplatte und reduzierte Herstellungskosten für Elektronikhersteller. Verbesserte thermische Managementfähigkeiten zeichnen die magnetisch abgeschirmte SMD-Induktivität gegenüber herkömmlichen Alternativen aus. Fortschrittliche Kernmaterialien und optimierte geometrische Designs ermöglichen eine überlegene Wärmeableitung, wodurch ein Betrieb bei höheren Stromstärken ohne Leistungseinbußen möglich ist. Dieser thermische Vorteil verlängert die Lebensdauer des Bauelements und sorgt gleichzeitig für stabile elektrische Eigenschaften unter wechselnden Temperaturbedingungen. Zu den Fertigungsvorteilen zählt ein vereinfachter Montageprozess durch Kompatibilität mit der Oberflächenmontagetechnik (SMT). Die magnetisch abgeschirmte SMD-Induktivität wird mithilfe standardmäßiger Bestückungsautomaten direkt auf Leiterplatten montiert, wodurch manuelle Einbauschritte entfallen und die Produktionszeit verkürzt wird. Die Kompatibilität mit automatisierter Bestückung gewährleistet eine konsistente Platziergenauigkeit und Lötqualität, was zu höheren Ausschussraten bei der Fertigung und niedrigeren Fehlerquoten führt. Kosteneffizienz ergibt sich aus mehreren Faktoren, einschließlich reduzierter Abschirmungsanforderungen im Gesamtsystemdesign. Die integrierte magnetische Abschirmung macht zusätzliche externe Abschirmkomponenten überflüssig, vereinfacht die Stückliste und senkt die Gesamtsystemkosten. Möglichkeiten zur Serienfertigung ermöglichen wettbewerbsfähige Preise bei gleichzeitiger Beibehaltung hochwertiger Leistungsmerkmale. Die Designflexibilität steigt erheblich durch die Verwendung der magnetisch abgeschirmten SMD-Induktivität. Ingenieure können Schaltungslayouts optimieren, ohne umfangreiche Überlegungen zur elektromagnetischen Störaussendung anstellen zu müssen, wodurch Entwicklungszeiträume verkürzt und die Anzahl erforderlicher Designiterationen reduziert werden. Die vorhersagbaren Leistungsmerkmale des Bauelements ermöglichen genaue Schaltungssimulationen und verringern den Bedarf an Prototypentests. Zuverlässigkeitsverbesserungen ergeben sich aus robusten Fertigungsmethoden und der Auswahl hochwertiger Materialien. Die magnetisch abgeschirmte SMD-Induktivität widersteht mechanischen Belastungen, Temperaturschwankungen und Feuchtigkeit besser als viele traditionelle Induktivitätsausführungen. Eine erhöhte Zuverlässigkeit führt zu weniger Garantiefällen und einer höheren Kundenzufriedenheit bei den Herstellern von Endprodukten. Effizienzgewinne im Leistungsbereich ergeben sich aus optimierten magnetischen Kreisgestaltungen, die Kernverluste minimieren und gleichzeitig einen hohen Gütefaktor (Q-Faktor) über die gesamten Betriebsfrequenzbereiche aufrechterhalten.

Praktische Tipps

Apr

Die Rolle von industriellen Leistungsinduktivitäten in modernen Elektronik

Industrielle Leistungsinduktoren spielen eine wichtige Rolle in der modernen Elektronik. Sie speichern Energie, filtern Signale und wandeln Leistung um, um sicherzustellen, dass Ihre Geräte effizient arbeiten. Diese Komponenten stabilisieren Schaltungen, indem sie den Stromfluss steuern und Rauschen reduzieren. Y...

Mar

Wie hochstromfähige Leistungsspulen die Energieeffizienz erhöhen

Einführung Hochstrom-Leistungsspulen sind entscheidende Bauelemente in der Leistungselektronik, die dazu ausgelegt sind, Energie in einem Magnetfeld zu speichern, während gleichzeitig erhebliche Ströme fließen. Diese Spulen sind für eine Vielzahl von Anwendungen essentiell, inc...

May

Formgedrungene Leistungsdrosseln: Eine umfassende Übersicht des Marktes

Was sind geformte Leistungsinduktoren? Definition und zentrale Funktionalitäten Geformte Leistungsinduktoren sind induktive Elemente, die den Stromfluss innerhalb von Schaltkreisen regulieren. Für den Transport elektrischer Energie wird die Energie vorteilhaft in magnetischen Feldern gespeichert, wobei...

May

Eine umfassende Übersicht des SMD-Leistungsspulenmarktes

Überblick über den SMD-Leistungsinduktoren-Markt Definition von SMD-Leistungsinduktoren und zentrale Funktionalitäten SMD-Leistungsinduktoren sind eine Art grundlegende Komponenten in elektronischen Schaltungen, die immer als Störschutz in der Elektronik verwendet werden. Sie sind Bestandteile...

Holen Sie sich ein kostenloses Angebot

Unser Vertreter wird Sie bald kontaktieren.

magnetisch geschirmter SMD-Induktor

kundenspezifische magnetisch abgeschirmte Drossel

magnetisch abgeschirmter Drosselhersteller

fabrik für magnetisch abgeschirmte Drosseln

ferritgeschirmter Induktor

geformte abgeschirmte Drossel

magnetisch geschirmter SMD-Induktor

Überlegene Technologie zur Unterdrückung elektromagnetischer Störungen

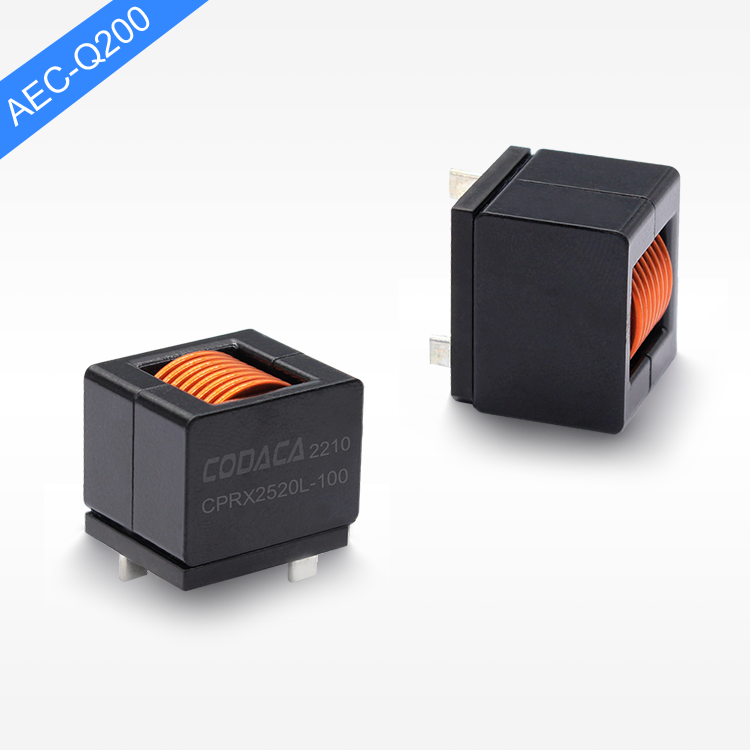

Die magnetisch abgeschirmte SMD-Induktivität integriert eine hochmoderne Technologie zur Unterdrückung elektromagnetischer Störungen, die die Möglichkeiten der Leiterplattenkonstruktion revolutioniert. Dieses fortschrittliche Abschirmsystem nutzt präzise entwickelte Ferritmaterialien in Kombination mit innovativen geometrischen Konfigurationen, um eine effektive elektromagnetische Barriere zu schaffen. Die Technologie funktioniert, indem sie die magnetischen Flusslinien innerhalb der Bauteilstruktur eindämmt und somit die Abstrahlung elektromagnetischer Felder verhindert, die in der Regel empfindliche benachbarte Schaltkreise stören. Diese Einsperrfähigkeit ermöglicht es Schaltungsentwicklern, beispiellose Bauteildichten zu erreichen, ohne die Systemleistung oder Signalintegrität zu beeinträchtigen. Der Mechanismus zur Unterdrückung elektromagnetischer Störungen arbeitet über weite Frequenzbereiche hinweg, wodurch die magnetisch abgeschirmte SMD-Induktivität für Anwendungen von niederfrequenten Stromversorgungen bis hin zu hochfrequenten Funkkommunikationssystemen geeignet ist. Die Abschirmeffektivität übersteigt typischerweise 40 dB in kritischen Frequenzbändern, was eine erhebliche Verbesserung gegenüber nicht abgeschirmten Alternativen darstellt. Dieses Leistungsniveau ermöglicht es Elektronikherstellern, strenge elektromagnetische Verträglichkeitsvorschriften einzuhalten, ohne kostspielige externe Abschirmmaßnahmen implementieren zu müssen. Fertigungsverfahren gewährleisten eine gleichbleibende Abschirmleistung durch automatisierte Qualitätskontrollsysteme, die die elektromagnetischen Eigenschaften während der Produktion überprüfen. Jede magnetisch abgeschirmte SMD-Induktivität wird vor Auslieferung umfassend auf ihre Störunterdrückungsfähigkeit geprüft. Die Vorteile dieser Technologie erstrecken sich über die Störverhinderung hinaus und umfassen eine verbesserte Systemzuverlässigkeit sowie reduzierte elektromagnetische Emissionen. Elektronische Geräte, die diese Bauteile enthalten, zeigen überlegene Leistung in elektromagnetisch anspruchsvollen Umgebungen wie im Automobilbereich, wo mehrere elektronische Systeme gleichzeitig betrieben werden. Die Technologie zur Unterdrückung elektromagnetischer Störungen trägt außerdem zu besseren Signal-Rausch-Verhältnissen in Kommunikationssystemen bei, was zu klarerer Audioübertragung, verbesserter Datenintegrität und zuverlässigerer drahtloser Konnektivität führt. Zukünftige Entwicklungen dieser Technologie konzentrieren sich darauf, die Frequenzabdeckung zu erweitern und die Abschirmeffektivität weiter zu steigern, während gleichzeitig kompakte Bauformen beibehalten werden, die für moderne elektronische Geräte erforderlich sind.

Erweitertes Thermomanagement und hohe Stromtragfähigkeit

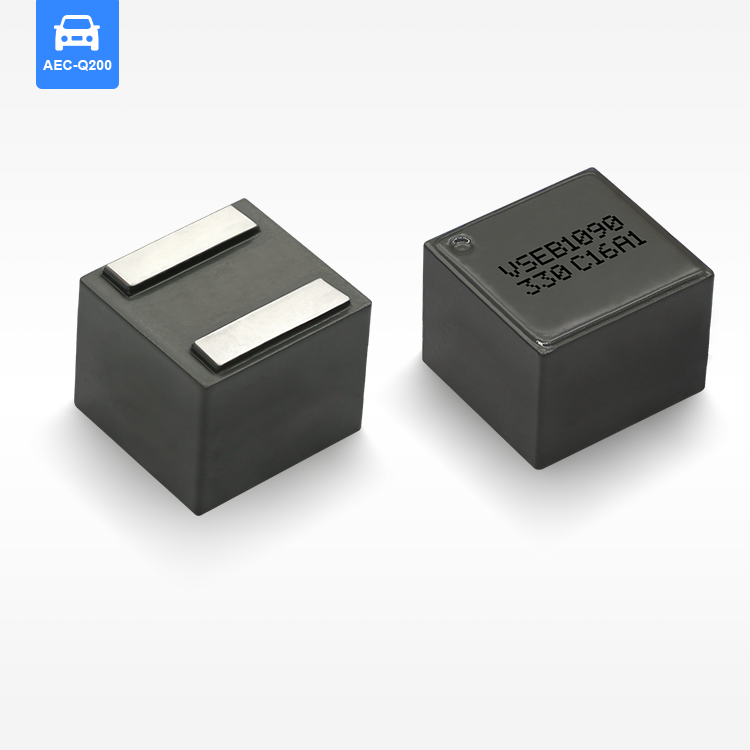

Die magnetisch abgeschirmte SMD-Induktivität zeichnet sich durch hervorragende thermische Managementfähigkeiten aus, die im Vergleich zu herkömmlichen Induktivitätsausführungen eine überlegene Stromtragfähigkeit ermöglichen. Dieses fortschrittliche Thermalsystem integriert optimierte Kernmaterialien mit verbesserten Wärmeleitfähigkeitseigenschaften, wodurch eine effiziente Wärmeableitung vom magnetischen Kern in die äußere Umgebung gewährleistet wird. Das thermische Managementkonzept nutzt sorgfältig berechnete Kerngeometrien, die die Oberflächenexposition maximieren, während gleichzeitig kompakte Gesamtabmessungen beibehalten werden, die sich für dichte Leiterplattenlayouts eignen. Zu den Wärmeableitungsmechanismen gehören leitende, konvektive und strahlende Wege, die synergistisch zusammenwirken, um unter Hochstrombedingungen optimale Betriebstemperaturen aufrechtzuerhalten. Die magnetisch abgeschirmte SMD-Induktivität verarbeitet typischerweise Stromstärken, die um 30–50 % höher liegen als bei gleichgroßen nicht abgeschirmten Alternativen, und behält dabei stabile Induktivitätswerte und geringe Kernverluste bei. Diese hohe Stromtragfähigkeit resultiert aus hochwertigen magnetischen Kernmaterialien, die Sättigungseffekten und thermischer Alterung widerstehen. Die Temperaturkoeffizientenspezifikationen zeigen eine außergewöhnliche Stabilität über den gesamten Arbeitsbereich von -40 °C bis +125 °C hinweg und stellen somit zuverlässige Leistung unter anspruchsvollen Umgebungsbedingungen sicher. Das thermische Managementsystem verhindert Hotspots, die die Bauteilleistung beeinträchtigen oder im Laufe längerer Betriebszeiten Zuverlässigkeitsprobleme verursachen könnten. Fortschrittliche Modellierungstechniken in der Entwicklungsphase optimieren die Wärmeflussmuster und identifizieren mögliche thermische Engpässe bereits vor der Produktionsumsetzung. Die Qualitätssicherung umfasst umfassende thermische Zyklusprüfungen, die die Leistungsstabilität bei wiederholten Temperaturschwankungen bestätigen. Die hohe Stromtragfähigkeit ermöglicht es Konstrukteuren von Stromversorgungen, die Anzahl der Bauteile zu reduzieren und Schaltungstopologien zu vereinfachen, was zu Kosteneinsparungen und einer insgesamt verbesserten Systemeffizienz führt. Anwendungen in der Automobil-Elektronik profitieren besonders von diesen thermischen Eigenschaften, da Bauteile in Motorraumumgebungen extremen Temperaturschwankungen und hohen Umgebungstemperaturen ausgesetzt sind. Die magnetisch abgeschirmte SMD-Induktivität behält über die gesamte Nutzungsdauer des Fahrzeugs hinweg eine gleichbleibende Leistung bei und trägt so zu erhöhter Zuverlässigkeit und geringeren Wartungsanforderungen für automobil-elektronische Systeme bei.

Kompaktes Oberflächenmontagedesign mit verbesserter Fertigungseffizienz

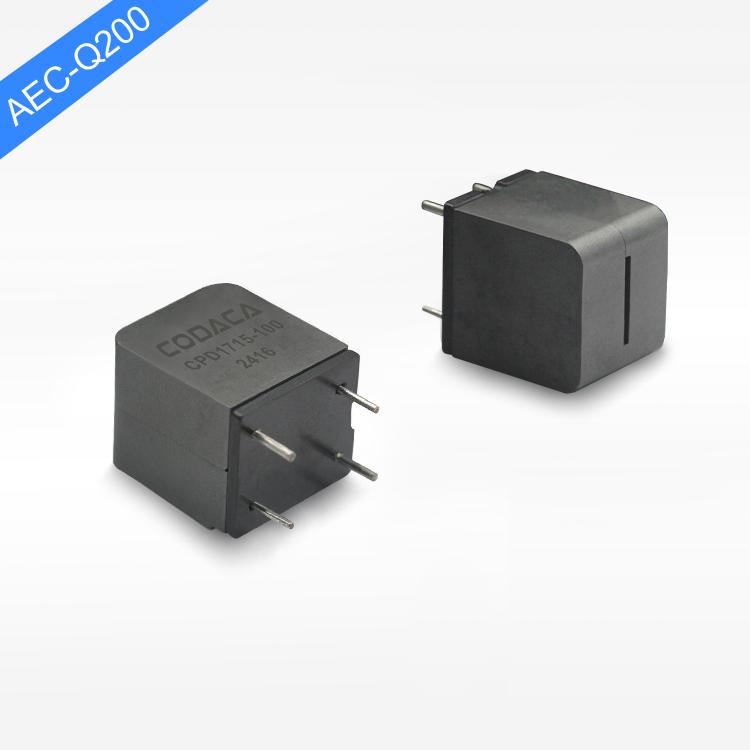

Die magnetisch abgeschirmte SMD-Induktivität zeichnet sich durch ein innovatives, kompaktes Oberflächenmontage-Design aus, das die Fertigungseffizienz revolutioniert und die Miniaturisierung elektronischer Produkte der nächsten Generation ermöglicht. Diese Designphilosophie legt besonderen Wert auf die optimale Raumnutzung, ohne dabei die elektrische Leistung zu beeinträchtigen, wodurch Bauelemente entstehen, die nur minimalen Platz auf der Leiterplatte beanspruchen und gleichzeitig maximale Funktionalität bieten. Die SMD-Konfiguration macht Durchsteckmontagen überflüssig, ermöglicht die vollständige Nutzung beider Seiten der Leiterplatte und erlaubt dichtere Bauteilanordnungen. Verbesserungen der Fertigungseffizienz ergeben sich aus der vollen Kompatibilität mit automatisierten Bestückungsanlagen, einschließlich Hochgeschwindigkeits-Pick-and-Place-Maschinen und Reflow-Lötanlagen. Das Design der magnetisch abgeschirmten SMD-Induktivität beinhaltet standardisierte Gehäuseabmessungen, die auf die Fähigkeiten der industriellen Fertigungsanlagen abgestimmt sind, wodurch eine nahtlose Integration in bestehende Produktionslinien ohne spezielle Handhabungsverfahren gewährleistet ist. Der Zuverlässigkeit der Lötverbindungen wird durch optimierte Anschlussdesigns besondere Aufmerksamkeit geschenkt, die eine gute Benetzung durch das Lot fördern und thermische Spannungen während des Bestückungsprozesses minimieren. Zu den Vorteilen in der Qualitätskontrolle zählt die Kompatibilität mit automatischer optischer Inspektion, die eine schnelle Überprüfung der genauen Bauteilplatzierung und der Integrität der Lötstellen während der Produktion ermöglicht. Das kompakte Design reduziert den Materialverbrauch und erhält gleichzeitig die strukturelle Integrität durch fortschrittliche Konstruktionsmethoden, die die Verteilung mechanischer Spannungen optimieren. Die Gewichtsreduzierung im Vergleich zu herkömmlichen Induktivitätsdesigns trägt zur Gesamtleichtigkeit des Produkts bei, was besonders für tragbare elektronische Geräte wichtig ist, bei denen jedes Gramm die Benutzererfahrung beeinflusst. Die SMD-Konfiguration ermöglicht eine kostengünstige Serienproduktion durch standardisierte Fertigungsverfahren, die den Arbeitsaufwand verringern und die Durchsatzraten erhöhen. Die Standardisierung des Designs erleichtert globale Beschaffungsstrategien und reduziert die Komplexität bei der Qualifizierung von Zulieferern für Elektronikhersteller. Die durch das kompakte Design erzielten Platzersparnisse ermöglichen es Produktentwicklern, zusätzliche Funktionen einzubauen oder die Gesamtabmessungen des Geräts zu verringern, was im Wettbewerb auf Verbrauchermärkten, auf denen Größe und Gewicht entscheidend sind, einen Vorteil darstellt. Das Design der magnetisch abgeschirmten SMD-Induktivität berücksichtigt zukünftige Miniaturisierungstrends und gewährleistet gleichzeitig die Aufrüstbarkeit für neue Leistungsanforderungen, wodurch die langfristige Einsatzfähigkeit elektronischer Produktentwicklungen über mehrere Generationen hinweg sichergestellt ist.
