Mit der rasanten Entwicklung von Fahrzeugen mit neuen Energieträgern und intelligenten, vernetzten Fahrzeugtechnologien entwickeln sich Automobilelektroniksysteme hin zu höherer Integration, höherer Frequenz und größerer Zuverlässigkeit. Vor dem Hintergrund von Herausforderungen wie starker Vibration und schwerer elektromagnetischer Interferenz in Fahrzeugumgebungen stoßen herkömmliche Komponenten häufig an ihre Grenzen, um die Anforderungen zu erfüllen. CODACA hat die automotive-taugliche Common-Mode-Drossel-Serie VSTCH1917R eingeführt. Dank ihrer kompakten Bauweise, breitbandiger Eigenschaften und hohen Zuverlässigkeit bietet sie Lösungen zur Unterdrückung von Störungen im Common-Mode-Bereich für Antriebsstränge, Bordnetzspannungsversorgungen und Multimediageräte im Fahrzeug und trägt so dazu bei, dass automobilelektronische Systeme sicher, stabil und effizient arbeiten.
Codaca

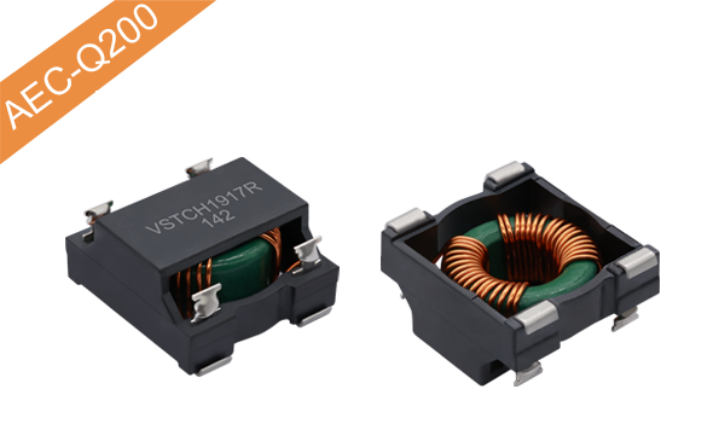

Störungsfreie, automotive-taugliche Common-Mode-Drossel-Serie VSTCH1917R
SMD-Anschlussdesign für verbesserte Lötzuverlässigkeit
Kompaktes, eingebettetes Design für hochdichte Montage
Breit -hohe Impedanz über einen breiten Frequenzbereich für effiziente Common-Mode-Störungsunterdrückung
ⅰ. PRODUKTOVERSICHT
Die Automotive-Common-Mode-Drossel VSTCH1917R nutzt die von CODACA selbst entwickelte, patentierte Technologie. Durch eine Prozessinnovation verbessert sie nicht nur die elektrische Leistung, sondern vereinfacht und verstärkt auch das Löten zwischen Drossel und Leiterplatte (PCB), wodurch die Zuverlässigkeit automobiler elektronischer Systeme erheblich gesteigert wird.
Die VSTCH1917R-Serie umfasst derzeit fünf Modelle. Der Induktivitätsbereich liegt bei 220 μH bis 1400 μH, der Gleichstromwiderstand (DCR) beträgt 23 mΩ bis 45 mΩ, und die Abmessungen des Produkts betragen 19,5 × 17,0 × 10 mm. Aufgrund ihrer kompakten Bauweise eignet sie sich für hochdichte Bestückung und entspricht dem branchenüblichen Trend hin zu höherer Integration und Miniaturisierung in der Automobil-Elektronik.
ⅱ. Produktmerkmale
1.Patentierter Prozess für hohe Zuverlässigkeit
Die Serie VSTCH1917R verwendet ein präzises SMD-Anschlussverfahren, das die Koplanarität auf unter 100 μm begrenzt und dadurch die Bondgenauigkeit zwischen Drossel und Leiterplatte erheblich verbessert sowie Lötfehler und Kaltlötstellen reduziert. Dies erhöht die Zuverlässigkeit und gewährleistet einen stabilen Betrieb der Bordgeräte unter komplexen Bedingungen.
Unterstützt durch patentierte Technologie und ein hervorragendes konstruktives Design bietet die Drossel eine Vibrationsbeständigkeit von über 5 G und bewältigt problemlos kontinuierliche vibration , Stöße und mechanische Belastungen während des Fahrzeugbetriebs und schafft damit eine solide Zuverlässigkeitsgrundlage für Bordnetzsysteme.

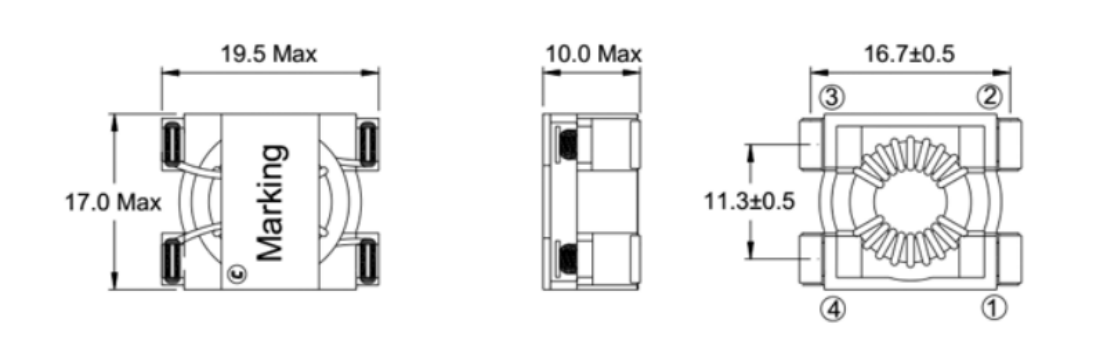

Form und Abmessungen der Serie VSTCH
2.Kompakte Bauweise für hochdichte Montage
Mit zunehmender Integration der Fahrzeugelektronik sind Miniaturisierung und Leichtbau elektronischer Komponenten zu wichtigen Branchentrends geworden. Die VSTCH1917R-Serie nutzt ein kompaktes, eingebettetes Design, bei dem Anschlussklemme und Gehäuse integriert sind und die Bauhöhe des Produkts reduziert wird, ohne dabei die elektrische Leistungsfähigkeit einzubüßen – eine perfekte Lösung für die Anforderungen einer hochdichten Montage.
Im Vergleich zu herkömmlichen Gemeinsamkeits-Entstörfiltern ist die VSTCH-Serie kompakter und flexibler in der Anordnung, spart damit erheblich Platz auf der Leiterplatte im Fahrzeug und unterstützt Automobilhersteller beim Aufbau schlankerer und stärker integrierter elektronischer Steuerungssysteme für Fahrzeuge.
3.Weiter Frequenzbereich und hohe Impedanz für hervorragende Störunterdrückung
Die Serie VSTCH1917R zeichnet sich durch einen breiten Betriebsfrequenzbereich und eine hohe Impedanz aus und eignet sich somit für Hochfrequenz-Anwendungen. Sie unterdrückt präzise und effizient Störungen im gemeinsamen Modus in den Strompfaden und gewährleistet so einen stabilen Betrieb der fahrzeuginternen Antriebssysteme, Multimedia-Geräte und Kommunikationsmodule sowie die Vermeidung von Signalverzerrungen oder Funktionsstörungen, die durch Störgeräusche verursacht werden.

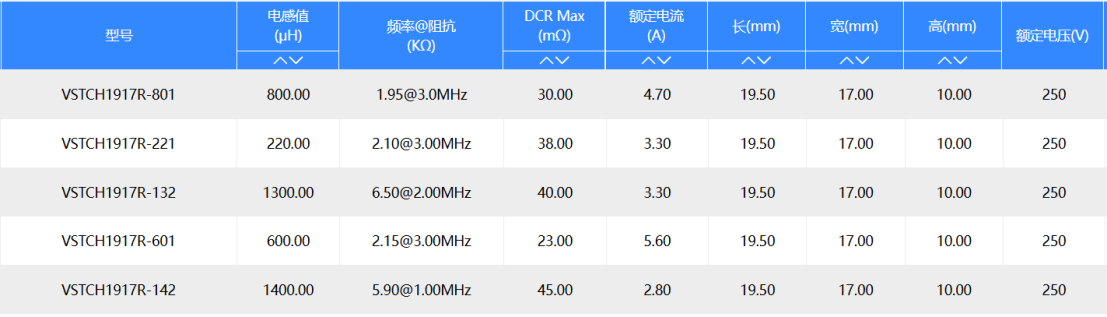

Elektrische Eigenschaften der Serie VSTCH1917R
Modell ;Induktivität ( μ H);Frequenz bei Impedanz (k ω );DCR-Maximalwert (m ω );Nennstrom (A);Länge (mm);Breite (mm);Höhe (mm);Nennspannung (V)

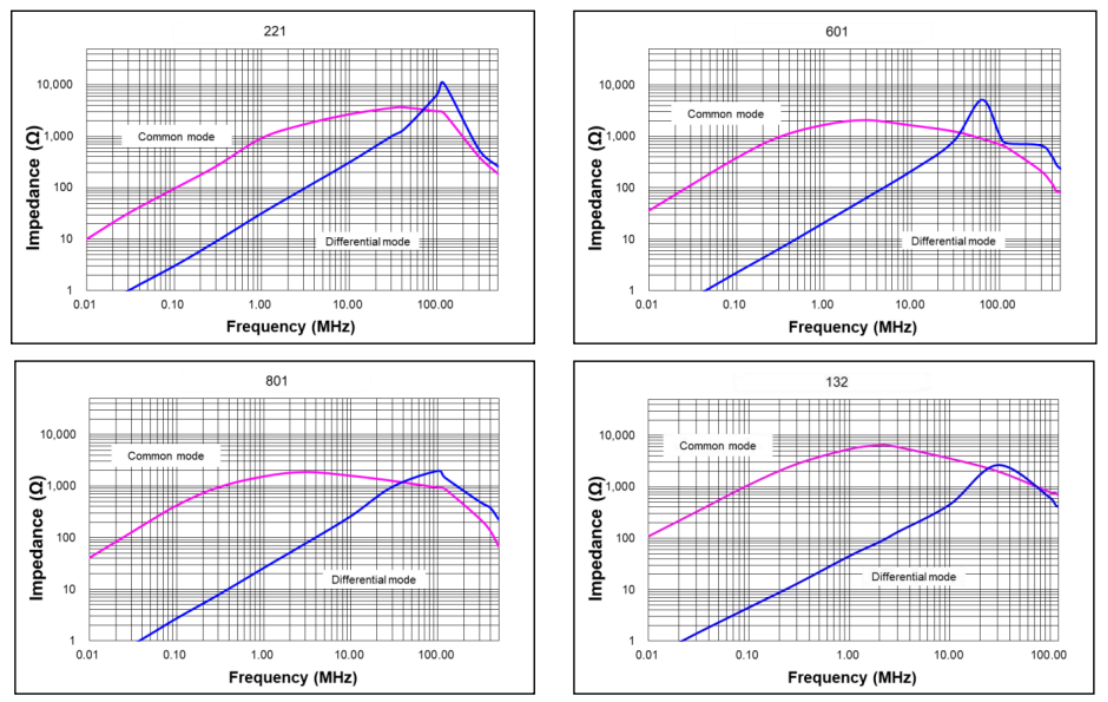

Impedanz-Frequenz-Kurve der Serie VSTCH1917R
4.Automobilqualität und strenge Zertifizierung
Die Serie VSTCH1917R hat die Zuverlässigkeitsprüfung nach AEC-Q200 bestanden, und jeder Leistungsparameter wurde durch strenge Tests verifiziert. Der Betriebstemperaturbereich liegt zwischen -40 °C und +125 °C, wodurch das Produkt extremen Kältebedingungen, hohen Temperaturen und plötzlichen Temperaturschwankungen in Fahrzeugumgebungen standhält und die Anforderungen an eine langfristige Nutzung in zentralen Automobil-Systemen wie Antriebsstrang und Bordnetz erfüllt.
Von der Forschung und Entwicklung bis zur Fertigung folgt der gesamte Prozess automobiltauglichen Qualitätskontrollstandards, um sicherzustellen, dass jede Drosselspule Konsistenz, Stabilität und eine lange Lebensdauer bietet – ganz im Sinne von ‚automobiltauglicher Qualität, auf die Sie sich verlassen können‘.
ⅲ. Breite Anwendungsabdeckung für Hochfrequenz-Umgebungen
Die Automotive-Common-Mode-Drossel VSTCH1917R eignet sich für eine breite Palette von Anwendungen, darunter verschiedene Gleichstrom-Stromversorgungsleitungen, Multimedia-Geräte und allgemeine elektronische Geräte – insbesondere zur Unterdrückung von Common-Mode-Störungen auf den Stromversorgungsleitungen zentraler Onboard-Systeme wie beispielsweise Antriebssträngen für Kraftfahrzeuge.
Von der patentierten Hochzuverlässigkeits-Technologie über ein kompaktes und flexibles integriertes Design bis hin zu breitbandiger und effizienter Störspannungsunterdrückung sowie strengen Automotive-Qualifizierungsanforderungen: Die VSTCH1917R-Serie basiert auf den Kernwerten Stabilität, Kompaktheit, Robustheit und Belastbarkeit. Sie löst Onboard-Filter-Herausforderungen und erfüllt die anspruchsvollen Anforderungen an Common-Mode-Drosseln in der Automobil-Elektronik sowie in hochwertigen industriellen Steuerungssystemen.
ⅳ. Umweltkonformität und Produktionsstatus
Die Produkte befinden sich in der Serienproduktion mit einer Lieferzeit von 4 bis 6 Wochen.
Sie erfüllen die Umweltanforderungen gemäß RoHS, REACH sowie halogenfreier Spezifikationen.
Für weitere Informationen besuchen Sie bitte die offizielle Website von CODACA oder kontaktieren Sie das Verkaufsteam.
