自動車産業が電動化・知能化へと加速する中、車載電子システムの電力密度および信頼性に対する要求はさらに高まっています。DC-DCコンバータのコア部品であるインダクタは、大電流、高電力密度、過酷な動作環境など、複数の課題に直面しています。長年にわたり磁性部品分野で培ってきた専門技術を活かし、CODACAは車載グレードの高電流パワーインダクタ「VSRUX27シリーズ」をリリースしました。低損失、高飽和電流、高信頼性を特徴とする本シリーズは、車載電源システムに効率的かつ安定したサポートを提供し、自動車電子分野における高品質な発展を後押しします。
コダカ
車載グレード高電流パワーインダクタ VSRUX27シリーズ
I. について 高電流車載電源用途向け低損失高電流パワーインダクタ VSRUX27シリーズ
VSRUX27は、自動車向け高電流パワーコイルであり、CODACA社が独自に開発した低損失磁性コア材とフラットワイヤ巻線構造を採用しています。低損失、高飽和電流、優れた温度安定性を兼ね備えており、高電流車載電源用途における高効率な電力変換に適しており、さらに電力変換効率の向上を実現します。

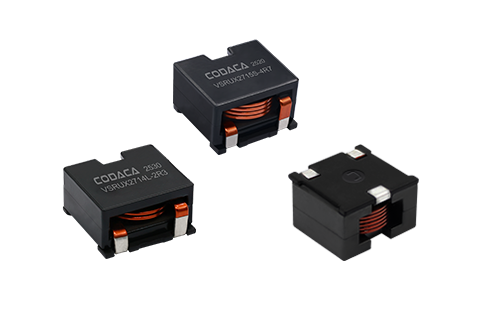

VSRUXシリーズ製品画像
VSRUX27シリーズにはLタイプおよびSタイプがあり、現在までに12種類の仕様が開発されています。Sシリーズは比較的高い飽和電流を実現し、最大150 Aに達します。インダクタンス範囲は0.86 μH～11.0 μH、直流抵抗（DCR）は0.46 mΩ～1.92 mΩ、飽和電流は36.0 A～150.0 Aです。これにより、より高いピーク過渡電流にも容易に対応でき、動的負荷下においても車載電源システムの安定動作を確保できます。

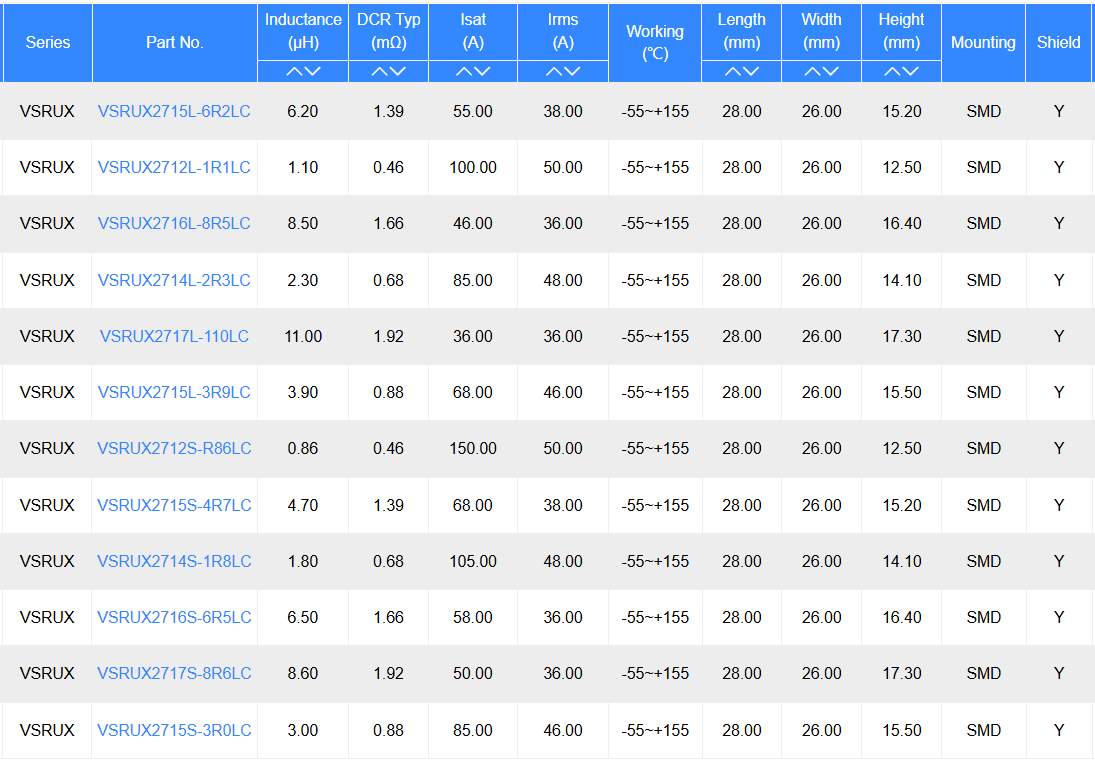

表1：VSRUXシリーズ仕様一覧
シリーズ ;型式; インダクタンス（ μ H）;DCR（典型値）（m ω ω）;飽和電流（A）;温度上昇電流（A）;動作温度（℃） °C)；長さ（mm）；幅（mm）；高さ（mm）；パッケージ
II. 製品特長
1. 放熱性および振動耐性を向上させるための最適化された構造
VSRUXシリーズはフラットワイヤ巻線技術を採用しています。従来の巻線方式と比較して、フラットコイルは断面積が大きいため、放熱効率が大幅に向上し、優れた熱性能と低温昇を実現します。これは、小型化が進む車載電子機器に最適であり、長期にわたる安定動作を確保するのに貢献します。
3端子半田接合構造により、強固な接合と10G以上の振動・衝撃耐性を実現しており、走行中の車両が受ける衝撃や振動にも耐えることができます。

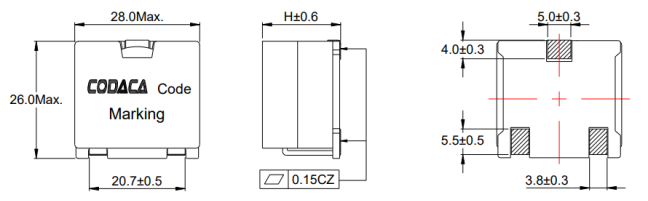

VSRUXシリーズの外形寸法
2. 低損失磁性コア材料を採用し、高電力変換効率を実現
VSRUX27シリーズは、CODACA社が独自開発した低損失合金粉末磁性コア材料を採用しています。この低コア損失により、温度上昇が効果的に抑制され、全体的な変換効率が向上します。
VSRUX2714L-2R3LCと、同程度のサイズを持つ競合他社製インダクタを、25°C～100°Cの動作温度範囲および異なる周波数条件下で比較試験しました。その結果、各周波数においてVSRUX2714L-2R3LCのコア損失は、対応する競合製品よりも著しく低く、200 kHzでは約25％低いことが確認されました。

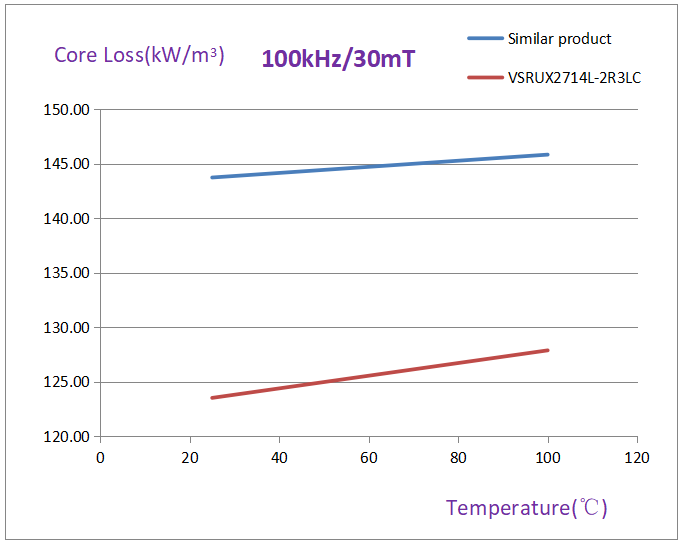

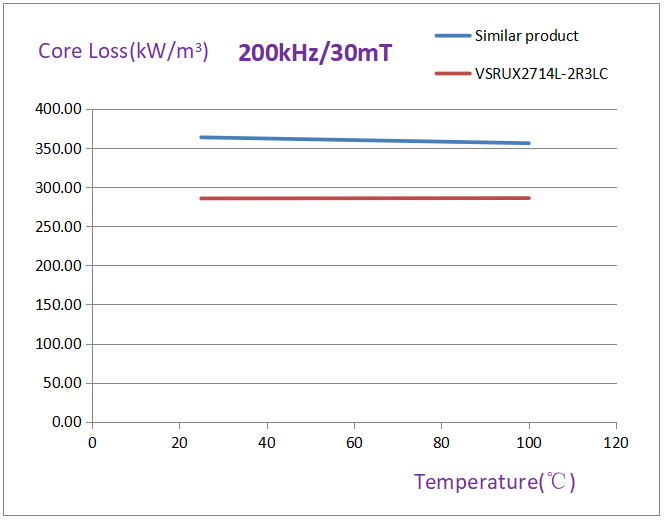

図1 VSRUX2714L-2R3LCと業界における類似製品とのコア損失比較
3.ピーク過渡電流に対応可能な高飽和電流
VSRUX27シリーズは優れたDCバイアス特性を備えており、より大きな過渡ピーク電流に耐えることができ、インダクタの安定した性能を確保します。VSRUX27 Lシリーズの飽和電流範囲は36.00 A～100.00 A、VSRUX27 Sシリーズは50.00 A～150.00 Aです。
4.優れた温度安定性（熱劣化問題なし）
インダクタは合金粉末磁性コア材料を採用しており、優れた熱的安定性を実現しています。高温および低温における飽和電流試験の結果、VSRUXシリーズの飽和電流特性曲線は、異なる温度条件下でもほぼ同一であり、性能劣化が極めて小さく、熱的経年劣化も見られません。これにより、システム動作中の高い安定性および信頼性が確保されます。

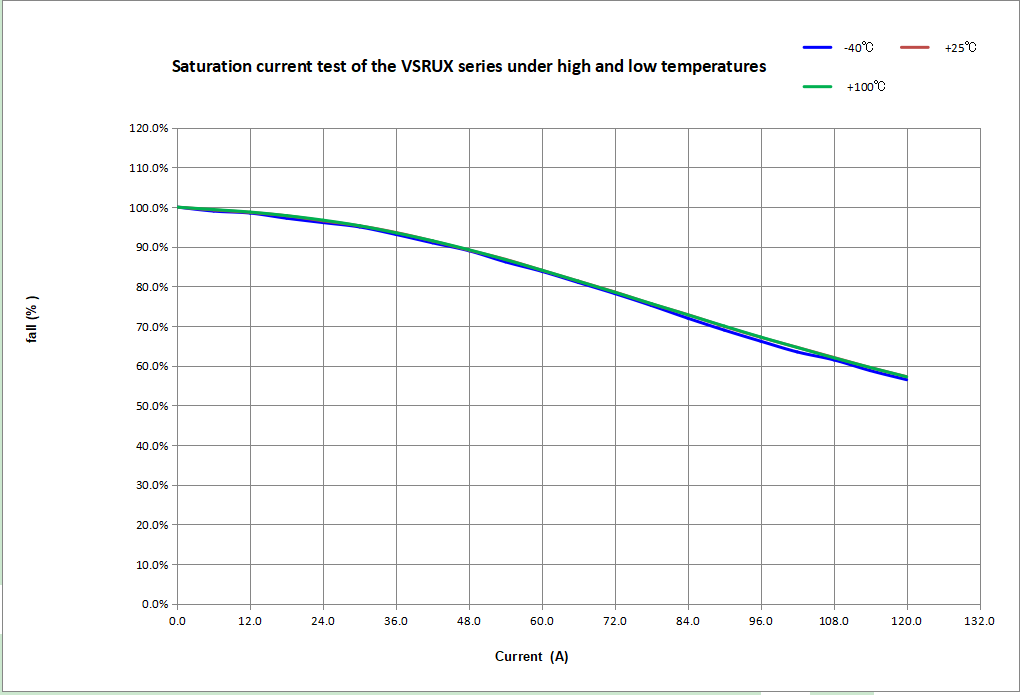

図3 VSRUXシリーズの高温・低温下における飽和電流試験
5.すべての車両環境向け自動車グレード認証
VSRUXシリーズは、自動車グレード規格に厳密に従って開発され、受動部品向けのAEC-Q200信頼性試験を通過しています。動作温度範囲は-55°C～+155°Cであり、自動車環境における過酷な高温・低温条件にも対応可能で、自動車用電子機器に求められる高信頼性要件を満たすと同時に、部品故障に起因する安全リスクの低減を実現します。
ⅲ. 産業イノベーション向けの広範な応用対応
優れた電気的特性を備えたVSRUXシリーズ自動車 grade 高電流パワーコイルは、VRMモジュール、POLコンバータなど、多様な自動車および新エネルギー分野のアプリケーションに幅広く採用可能です。
CODACA社は、技術革新とコイル性能の継続的な最適化を原動力として、今後も自動車電子機器分野に注力してまいります。自動車 grade コイルの開発・製造における豊富な実績を活かし、CODACA社はグローバルな自動車電子機器および新エネルギー産業に対して、さらに競争力のあるコイルソリューションを提供するとともに、パートナー各社と連携し、自動車電子機器の信頼性の高い未来の構築に貢献してまいります。
ⅳ 環境対応状況および生産状況
当該製品は量産中であり、納期は4～6週間です。
RoHS指令、REACH規則およびハロゲンフリーの環境要件を満たしています。
製品の詳細については、CODACA社公式ウェブサイトをご覧いただくか、営業担当までお問い合わせください。
