新エネルギー車両およびスマートコネクテッドカー技術の急速な発展に伴い、自動車用電子部品はより高度な集積化、高周波化、高信頼性化へと進化しています。自動車環境における強い振動や厳しい電磁妨害（EMI）といった課題に直面し、従来の部品では要件を満たすことが困難になるケースが多く見られます。CODACAは、自動車向けグレードの共模チョークコイル「VSTCH1917Rシリーズ」をリリースしました。コンパクトな構造、広帯域特性、および高い信頼性を備えた本製品は、自動車のパワートレイン、車載電源、マルチメディア機器向けに共模ノイズ抑制ソリューションを提供し、自動車用電子システムの安全・安定・高効率な動作を支援します。
コダカ
ノイズフリーな自動車向けグレード共模チョークコイル VSTCH1917Rシリーズ
はんだ付け信頼性向上のためのSMD端子設計
高密度実装に対応したコンパクト埋込型設計
広範な -効率的な共模ノイズ抑制を実現する広帯域高インピーダンス
わかった 製品概要
VSTCH1917Rは、自動車向け共模チョークであり、CODACA社が独自開発した特許技術を採用しています。製造工程の革新により、電気的性能の向上に加え、チョークとPCB間の半田付けをより簡便かつ確実なものとし、自動車用電子システムの信頼性を大幅に向上させています。
VSTCH1917Rシリーズは現在5種類のモデルを展開しています。インダクタンス範囲は220 μH～1400 μH、直流抵抗（DCR）範囲は23 mΩ～45 mΩ、製品サイズは19.5 × 17.0 × 10 mmです。コンパクトな構造により高密度実装が可能で、自動車用電子機器における高集積化・小型化という業界トレンドにも対応しています。
について 製品の特長
1.高信頼性を実現する特許製造工程
VSTCH1917Rシリーズは、コプラナリティを100 μm以内に保つ高精度表面実装端子プロセスを採用しており、チョークとPCB間の接合精度を大幅に向上させ、半田不良やコールドジョイントの発生を低減します。これにより信頼性が向上し、複雑な条件下においても車載機器の安定動作を確保します。
特許取得済みの技術および優れた構造設計に基づき、当該チョークは5 G以上の振動耐性を備えており、走行中の継続的な 振動 、衝撃、および機械的応力にも容易に対応でき、車載システムの信頼性基盤を確固たるものにします。

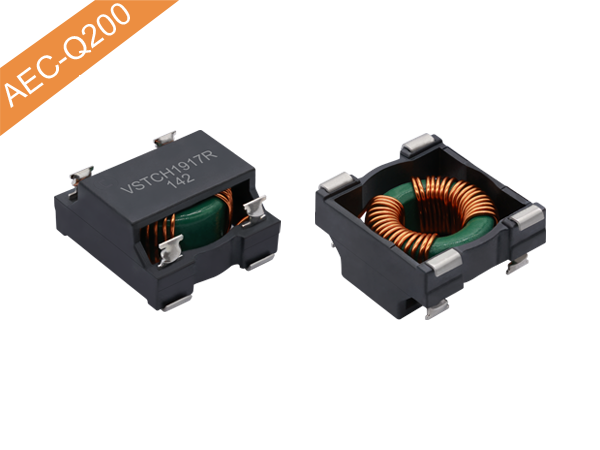

VSTCHシリーズの外形および製品寸法
2.高密度実装に対応したコンパクト構造
自動車用電子機器が高度に統合されるにつれて、電子部品の小型化および軽量化が業界における主要なトレンドとなっています。VSTCH1917Rシリーズは、端子とハウジングを一体化したコンパクトな埋込設計を採用しており、製品の高さを低減しつつ電気的性能を損なわず、高密度実装のニーズに完全に対応します。
従来の共模チョークコイルと比較して、VSTCHシリーズはサイズが小さく、レイアウトの自由度も高いため、車両内のPCB実装面積を大幅に節約でき、自動車メーカーがより洗練され、高度に統合された自動車用電子制御システムを構築するうえで貢献します。
3.広帯域周波数対応および高インピーダンスにより、優れたノイズ抑制性能を実現
VSTCH1917Rシリーズは、広い動作周波数範囲と高インピーダンスを特徴としており、高周波アプリケーションシナリオに対応しています。電源ラインにおける共模干渉を正確かつ効率的に抑制し、車載パワートレインシステム、マルチメディア機器および通信モジュールの安定した動作を確保するとともに、ノイズによる信号歪みや機能異常を防止します。

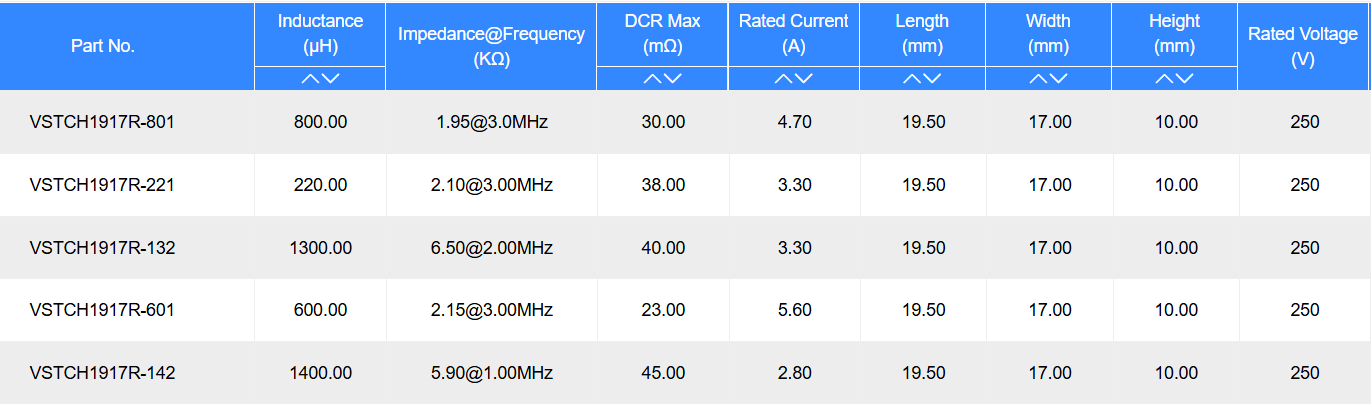

VSTCH1917Rシリーズ 電気的特性
モデル ；インダクタンス（ μ H）；インピーダンス測定周波数（k ω ω）；DCR最大値（m ω ω）；定格電流（A）；長さ（mm）；幅（mm）；高さ（mm）；定格電圧（V）

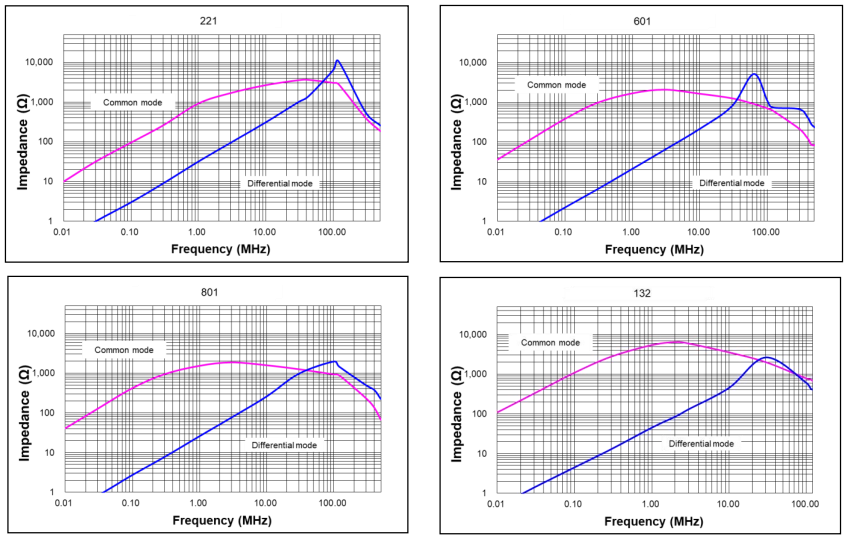

VSTCH1917Rシリーズ インピーダンス－周波数特性曲線
4.自動車グレードの品質および厳格な認証要件
VSTCH1917RシリーズはAEC-Q200信頼性試験を通過しており、すべての性能パラメーターが厳格な試験により検証されています。動作温度範囲は-40°C～+125°Cであり、車両環境における極寒、高温、急激な温度変化にも対応可能で、動力伝達系や車載電源などのコア自動車システムにおいて長期使用が求められる要件を満たします。
研究開発から製造に至るまでの全工程において、自動車グレードの品質管理基準を遵守し、各チョークコイルが一貫性、安定性、および長寿命を実現することを保証しています。まさに『信頼できる自動車グレードの品質』を提供します。
ⅲ. 高周波環境向けの広範な応用対応
自動車向けVSTCH1917R共模チョークは、さまざまなDC電源ライン、マルチメディア機器、および一般電子機器など、幅広い用途に適しています。特に、自動車のパワートレインを含むコア車載システムの電源ラインにおける共模ノイズ抑制に有効です。
特許取得済みの高信頼性技術から、小型・柔軟な一体型設計、広帯域かつ高効率なノイズ抑制、そして厳格な自動車グレード認証に至るまで、VSTCH1917Rシリーズは「安定性」「小型化」「堅牢性」「耐久性」という4つのコアバリューを中心に構築されています。本シリーズは車載フィルタリングの課題を解決し、自動車用電子機器およびハイエンド産業用制御機器における共模チョークの厳しい要件を満たします。
ⅳ. 環境対応状況および生産状況
当該製品は量産中であり、納期は4～6週間です。
RoHS指令、REACH規則およびハロゲンフリーの環境要件を満たしています。
詳細については、CODACAの公式ウェブサイトをご覧いただくか、営業担当チームまでお問い合わせください。
