По мере ускорения перехода автомобильной промышленности к электрификации и интеллектуализации требования к плотности мощности и надёжности бортовых электронных систем продолжают возрастать. Являясь ключевым компонентом преобразователей постоянного тока (DC-DC), дроссели сталкиваются с рядом вызовов, включая высокие значения тока, высокую плотность мощности и жёсткие условия эксплуатации. Опираясь на многолетний опыт в области магнитных компонентов, компания CODACA представила серию высокотоковых силовых дросселей автомобильного класса VSRUX27. Благодаря низким потерям, высокому току насыщения и высокой надёжности данная серия обеспечивает эффективную и стабильную поддержку бортовых систем питания и способствует качественному развитию автомобильной электроники.
Codaca
Высокотоковый силовой дроссель автомобильного класса, серия VSRUX27
Я. Низкопотерявный высокотоковый силовой дроссель серии VSRUX27 для бортовых систем питания с высоким током
Высокотоковый автомобильный силовой дроссель VSRUX27 использует разработанный самостоятельно CODACA магнитопровод из низкопотерного материала и конструкцию намотки плоским проводом. Он сочетает в себе низкие потери, высокий ток насыщения и превосходную температурную стабильность, что делает его пригодным для эффективного преобразования в сценариях бортового питания с высоким током и дополнительно повышает эффективность преобразования энергии.

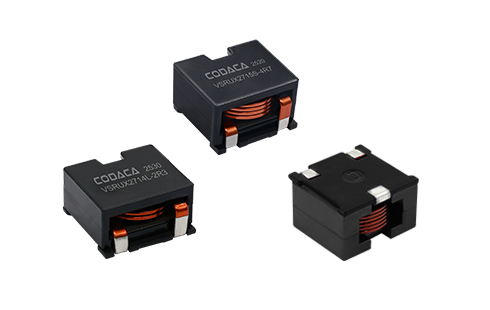

Изображения продукции серии VSRUX
Серия VSRUX27 включает версии L и S; на сегодняшний день разработано 12 типоразмеров. Серия S обеспечивает относительно более высокий ток насыщения — до 150 А. Диапазон индуктивности составляет от 0,86 мкГн до 11,0 мкГн, типовое сопротивление постоянному току — от 0,46 мОм до 1,92 мОм, а ток насыщения — от 36,0 А до 150,0 А. Дроссель легко справляется с более высокими пиковыми импульсными токами и обеспечивает стабильную работу бортовых систем электропитания при динамических нагрузках.

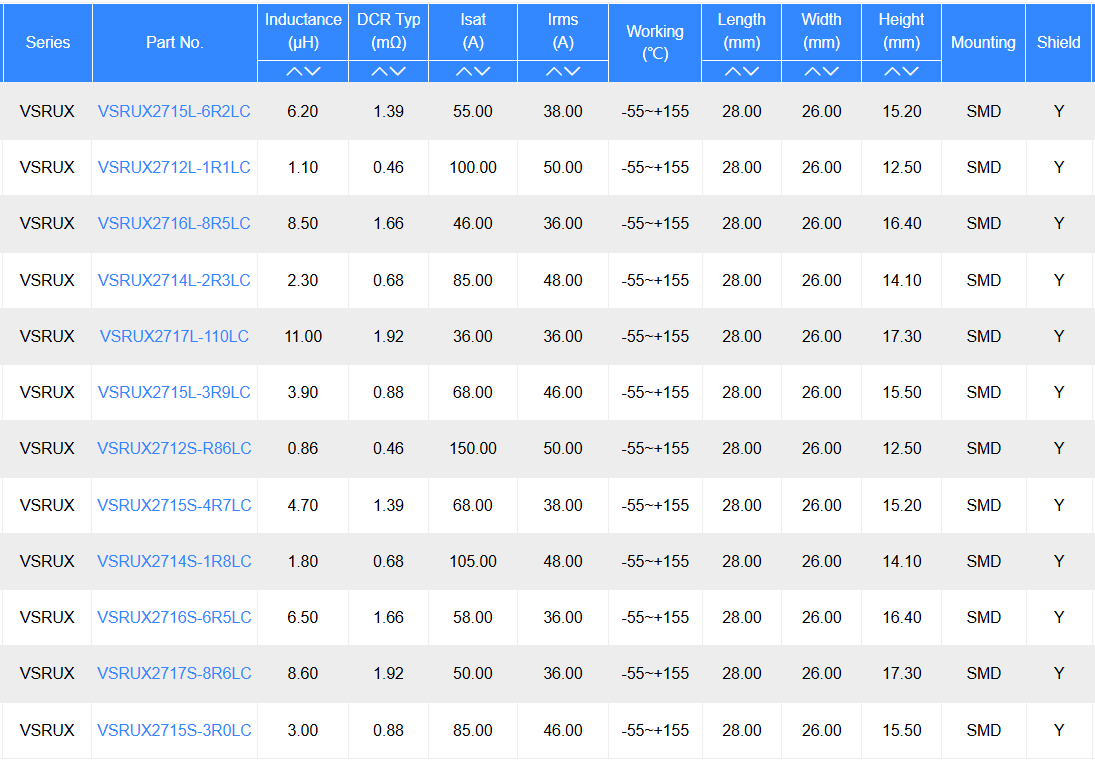

Таблица 1. Технические характеристики серии VSRUX
Серия ;Модель; Индуктивность ( μ Гн); Типовое сопротивление постоянному току (м ω ); Ток насыщения (А); Ток нагрева (А); Рабочая температура ( °C); Длина (мм); Ширина (мм); Высота (мм); Упаковка
II. Особенности продукта
1. Оптимизированная конструкция для улучшения теплоотвода и виброустойчивости
Серия VSRUX использует технологию намотки плоским проводом. По сравнению с традиционной намоткой плоская катушка имеет большую площадь поперечного сечения, что значительно повышает эффективность теплоотвода и обеспечивает превосходные тепловые характеристики и низкий нагрев. Серия отлично подходит для компактных бортовых электронных устройств и способствует обеспечению долгосрочной стабильной работы.
Конструкция пайки с тремя выводами обеспечивает прочное соединение и устойчивость к вибрации и ударам свыше 10 G, позволяя изделию выдерживать удары и вибрации, возникающие при эксплуатации транспортного средства.
Габаритные размеры серии VSRUX
2. Магнитопровод из материала с низкими потерями для высокой эффективности преобразования мощности
Серия VSRUX27 использует разработанный компанией CODACA магнитопроводный материал на основе сплава с низкими потерями в виде порошка. Низкие потери в магнитопроводе эффективно снижают нагрев и повышают общую эффективность преобразования.
Был проведен сравнительный тест при рабочих температурах от 25 °C до 100 °C для индуктивного элемента VSRUX2714L-2R3LC и аналогичного по размеру индуктивного элемента от конкурирующего бренда на различных частотах. Результаты показывают, что потери в сердечнике у модели VSRUX2714L-2R3LC значительно ниже, чем у сопоставимого продукта на каждой из частот, а при 200 кГц они примерно на 25 % ниже.

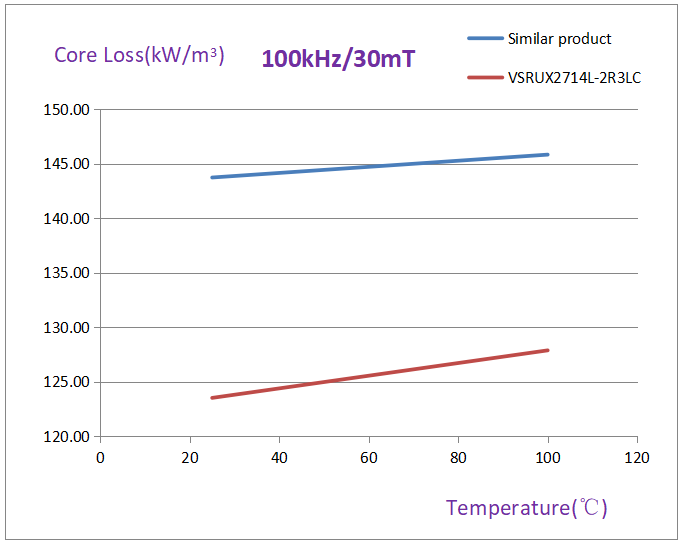

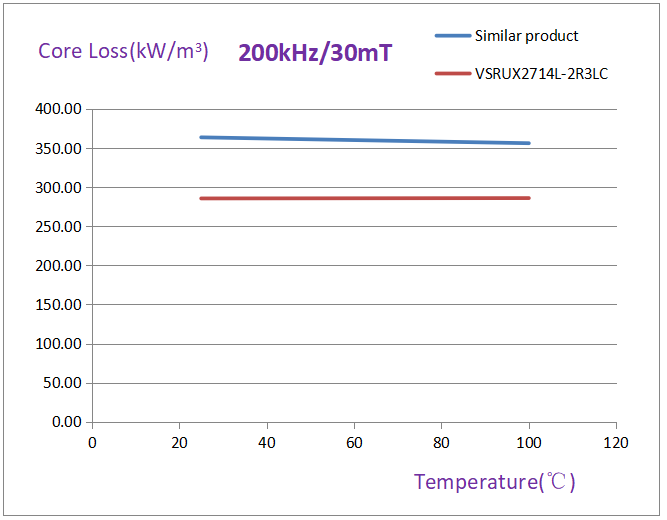

Рисунок 1. Сравнение потерь в сердечнике между VSRUX2714L-2R3LC и аналогичным промышленным продуктом
3.Высокий ток насыщения для обеспечения устойчивости к пиковым импульсным токам
Серия VSRUX27 обладает превосходной способностью выдерживать постоянный ток смещения и может работать при более высоких пиковых импульсных токах, обеспечивая стабильную работу индуктивного элемента. Диапазон тока насыщения серии VSRUX27 L составляет от 36,00 А до 100,00 А, а серии VSRUX27 S — от 50,00 А до 150,00 А.
4.Отличная температурная стабильность без проблем термоагинга
Дроссели используют магнитопроводы из сплавного порошка и обеспечивают превосходную термостабильность. Испытания на ток насыщения при высоких и низких температурах показывают, что кривые тока насыщения серии VSRUX остаются практически идентичными в различных температурных диапазонах, с минимальным снижением эксплуатационных характеристик и отсутствием проблем, связанных с термическим старением, что гарантирует высокую стабильность и надёжность в процессе работы системы.

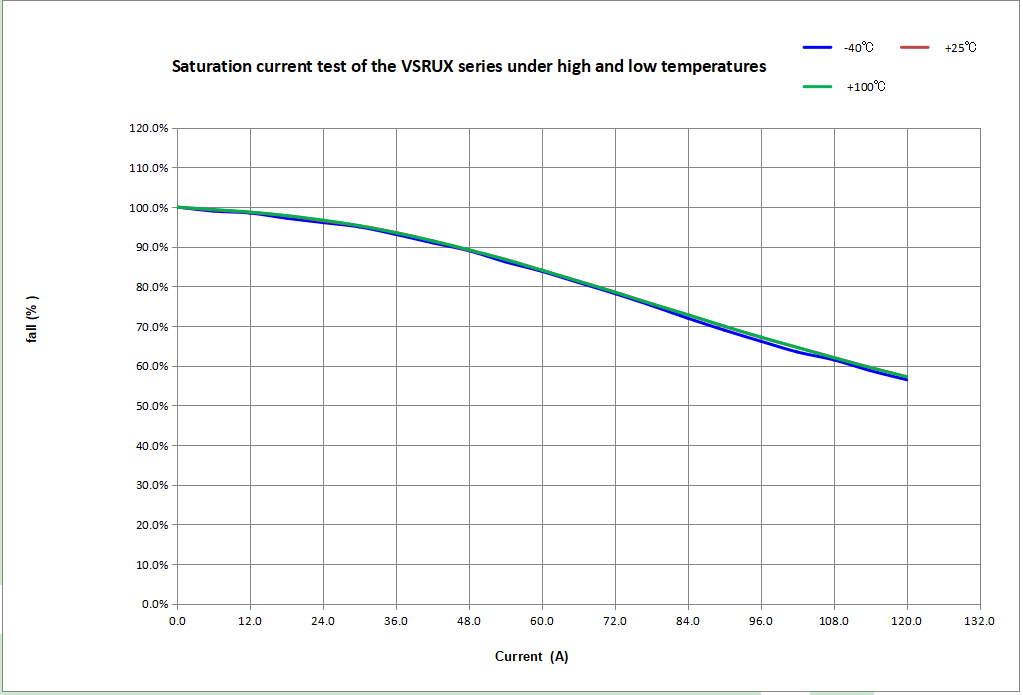

Рисунок 3. Испытание на ток насыщения серии VSRUX при высоких и низких температурах
5.Автомобильная квалификация для всех условий эксплуатации в транспортных средствах
Серия VSRUX разработана строго в соответствии со стандартами автомобильного класса и прошла испытания на надёжность по стандарту AEC-Q200 для пассивных компонентов. Рабочий температурный диапазон составляет от −55 °C до +155 °C, что позволяет изделию функционировать в экстремальных условиях высоких и низких температур в автомобильной среде, соответствовать повышенным требованиям к надёжности автомобильной электроники и снижать риски, связанные с отказами компонентов.
ⅲ. Широкий охват применений для промышленных инноваций
Благодаря превосходным электрическим характеристикам высокотоковые автомобильные силовые дроссели серии VSRUX находят широкое применение в различных автомобильных и новых энергетических решениях, включая:
CODACA продолжит сосредоточиваться на автомобильной электронике, опираясь на технологические инновации и постоянную оптимизацию характеристик дросселей. Используя свой опыт в разработке и производстве автомобильных дросселей, CODACA предлагает более конкурентоспособные решения в области дросселей для глобальной автомобильной электроники и индустрии новых источников энергии, сотрудничая с партнёрами для создания надёжного будущего автомобильной электроники.
ⅳ соответствие экологическим требованиям и статус производства
Продукция находится в серийном производстве, срок поставки составляет от 4 до 6 недель.
Продукция соответствует экологическим требованиям RoHS, REACH и отсутствию галогенов.
Для получения дополнительной информации о продуктах посетите официальный сайт CODACA или свяжитесь с отделом продаж.
