По мере стремительного развития электромобилей и технологий интеллектуальных подключённых транспортных средств автомобильная электроника переходит к более высокой степени интеграции, более высоким рабочим частотам и повышенной надёжности. Перед традиционными компонентами стоят серьёзные вызовы — сильная вибрация и интенсивные электромагнитные помехи в условиях эксплуатации транспортных средств, из-за чего они зачастую не способны удовлетворять предъявляемым требованиям. Компания CODACA представила серию дросселей для подавления помех по общей шине автомобильного класса VSTCH1917R. Благодаря компактной конструкции, широкополосным характеристикам и высокой надёжности данная серия обеспечивает решения по подавлению помех по общей шине для силовых агрегатов автомобилей, бортовых источников питания и мультимедийного оборудования, способствуя безопасной, стабильной и эффективной работе автомобильных электронных систем.
Codaca
Бесшумный дроссель для подавления помех по общей шине автомобильного класса, серия VSTCH1917R
Конструкция выводов для поверхностного монтажа (SMD) для повышения надёжности пайки
Компактная встраиваемая конструкция для монтажа с высокой плотностью
Широкий -высокое импедансное сопротивление в широкой полосе частот для эффективного подавления помех по общей шине
ⅰ. Обзор продукта
Автомобильный дроссель общего режима VSTCH1917R использует запатентованную технологию собственной разработки компании CODACA. Благодаря инновациям в производственном процессе он не только повышает электрические характеристики, но и упрощает и укрепляет пайку дросселя с печатной платой, значительно повышая надёжность автомобильных электронных систем.
Серия VSTCH1917R в настоящее время включает пять моделей. Диапазон индуктивности — от 220 мкГн до 1400 мкГн, диапазон сопротивления постоянному току (DCR) — от 23 мОм до 45 мОм, габаритные размеры изделия — 19,5 × 17,0 × 10 мм. Его компактная конструкция делает его пригодным для монтажа в условиях высокой плотности размещения компонентов и соответствует отраслевому тренду на повышение степени интеграции и миниатюризацию в автомобильной электронике.
ⅱ. Особенности товара
1.Запатентованный процесс обеспечивает высокую надёжность
Серия VSTCH1917R использует точный процесс поверхностного монтажа с выводами, обеспечивающий совместную плоскостность не более 100 мкм, что значительно повышает точность соединения дросселя с печатной платой и снижает количество дефектов пайки и холодных соединений. Это повышает надёжность и гарантирует стабильную работу бортового оборудования в сложных условиях.
Благодаря запатентованной технологии и превосходной конструкции дроссель обеспечивает устойчивость к вибрациям свыше 5 G и легко выдерживает непрерывные вибрация , удары и механические нагрузки при эксплуатации транспортного средства, создавая прочный фундамент надёжности для бортовых систем.

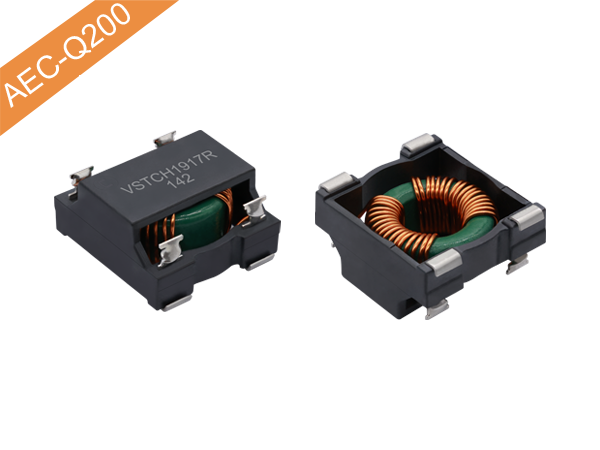

Форма и габаритные размеры серии VSTCH
2.Компактная конструкция для монтажа с высокой плотностью
По мере повышения степени интеграции автомобильной электроники миниатюризация и облегчение электронных компонентов становятся основными отраслевыми тенденциями. Серия VSTCH1917R использует компактную встраиваемую конструкцию, объединяющую клемму и корпус, что позволяет снизить высоту изделия без ущерба для его электрических характеристик и идеально удовлетворяет потребности в монтаже с высокой плотностью.
По сравнению с традиционными дросселями общего режима серия VSTCH имеет меньшие габариты и обеспечивает большую гибкость размещения, значительно экономя место на печатной плате в автомобилях и помогая автопроизводителям создавать более компактные и интегрированные системы электронного управления автомобилем.
3.Широкий частотный диапазон и высокое импедансное сопротивление обеспечивают превосходное подавление помех
Серия VSTCH1917R отличается широким рабочим диапазоном частот и высоким импедансом, охватывая сценарии применения в высокочастотных цепях. Она точно и эффективно подавляет помехи по синфазному каналу в силовых цепях, обеспечивая стабильную работу бортовых систем силовой установки, мультимедийных устройств и модулей связи, а также предотвращая искажение сигналов или функциональные сбои, вызванные шумом.

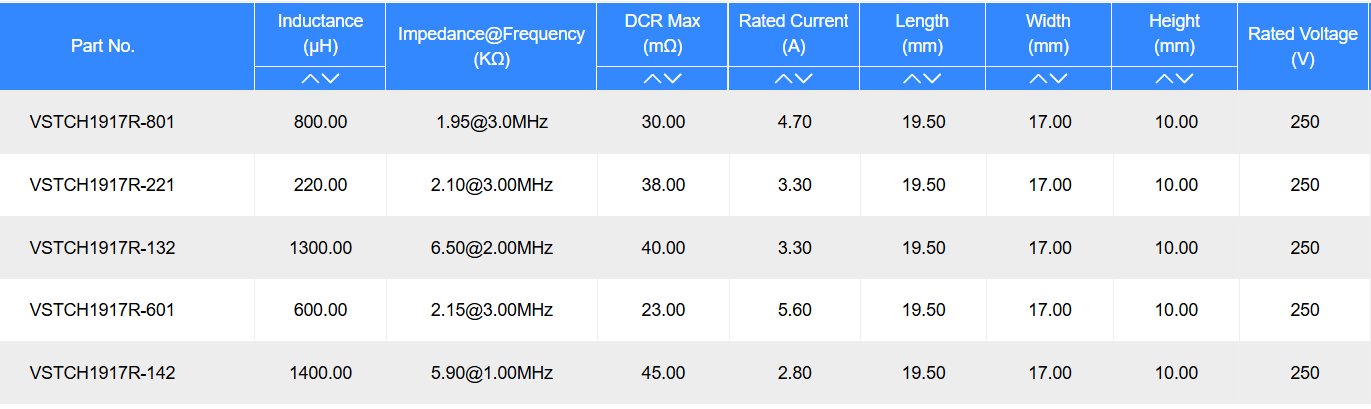

Электрические характеристики серии VSTCH1917R
Модель ;Индуктивность ( μ Гн);Частота при заданном импедансе (к ω ом);Макс. сопротивление постоянному току (м ω ом);Номинальный ток (А);Длина (мм);Ширина (мм);Высота (мм);Номинальное напряжение (В)

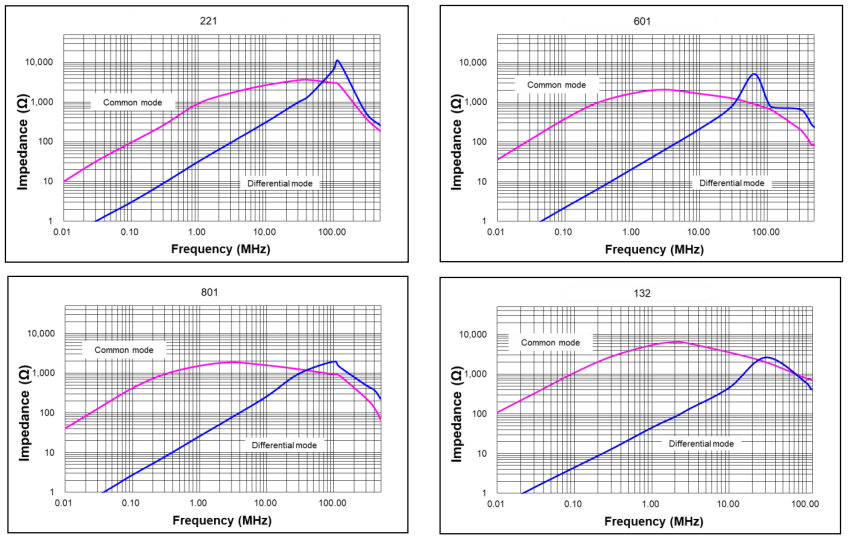

Зависимость импеданса серии VSTCH1917R от частоты
4.Качество автомобильного класса и строгая квалификация
Серия VSTCH1917R прошла испытания на надёжность в соответствии со стандартом AEC-Q200, и каждый эксплуатационный параметр был подтверждён в ходе строгих испытаний. Рабочий диапазон температур составляет от −40 °C до +125 °C, что позволяет изделию функционировать в условиях экстремального холода, высокой температуры и резких перепадов температуры в автомобильной среде, а также соответствовать требованиям к долгосрочной эксплуатации ключевых автомобильных систем, таких как силовые агрегаты и бортовые источники питания.
На всех этапах — от НИОКР до производства — соблюдается полный цикл контроля качества по автомобильным стандартам, что гарантирует каждому дросселю стабильность характеристик, надёжность и длительный срок службы — действительно «автомобильное качество, которому можно доверять».
ⅲ. Широкий охват применений в высокочастотных средах
Автомобильный дроссель общего режима VSTCH1917R подходит для широкого спектра применений, включая различные линии постоянного тока, мультимедийное оборудование и общие электронные устройства, особенно для подавления помех общего режима на силовых линиях ключевых бортовых систем, таких как автомобильные силовые агрегаты.
От запатентованной высоконадёжной технологии до компактной и гибкой интегрированной конструкции, от широкополосного и эффективного подавления помех до строгой автомобильной квалификации — серия VSTCH1917R построена вокруг ключевых ценностей: стабильность, компактность, прочность и устойчивость. Она решает задачи фильтрации на борту и соответствует повышенным требованиям к дросселям общего режима в автомобильной электронике и высокотехнологичных промышленных системах управления.
ⅳ. Соответствие экологическим нормам и статус производства
Продукция находится в серийном производстве, срок поставки составляет от 4 до 6 недель.
Продукция соответствует экологическим требованиям RoHS, REACH и отсутствию галогенов.
Для получения дополнительной информации посетите официальный веб-сайт CODACA или свяжитесь с отделом продаж.
