In der modernen Lasertechnologie ist die Laserstromversorgung das „Herz“ des Lasersystems, und ihre Leistung bestimmt direkt die Stabilität, Leistungsgenauigkeit und Zuverlässigkeit der Laserabgabe. Als zentrales Energiespeicherelement in den DC-DC-Schaltungen der Laserstromversorgung erfüllt die Leistungsinduktivität entscheidende Funktionen wie Energieumwandlung, Stromfilterung und Unterdrückung elektromagnetischer Störungen. Dieser Artikel stellt das Funktionsprinzip und die Klassifizierung von Laserstromversorgungen vor, beleuchtet die wesentlichen technischen Aspekte bei der Auswahl von Induktivitäten und gibt Hardware-Ingenieuren praxisorientierte Empfehlungen.
1. Was ist eine Laserstromversorgung?
Eine Laserstromversorgung ist nicht nur ein einfacher Netzadapter. Sie ist ein speziell entwickeltes Hochleistungs-Leistungselektroniksystem, dessen zentrale Aufgabe darin besteht, das Laseraktive Medium – beispielsweise Laserdioden (LD), Blitzlampen oder CO₂-Gas – präzise, effizient und zuverlässig anzusteuern, um stimulierte Emission zu erzeugen.
Die Kernanforderungen einer Laserstromversorgung umfassen:
1) Hochpräzise Ausgabe: Unabhängig davon, ob die Ausgabe konstanten Strom, konstante Spannung oder konstante Leistung liefert, muss sie äußerst stabil sein. Jede Welligkeit oder Störung wirkt sich unmittelbar auf die Laserleistung aus und beeinträchtigt die Strahlqualität sowie die Bearbeitungsergebnisse.
2) Hoher Wirkungsgrad: Hochleistungs-Lasersysteme verbrauchen sehr viel Energie. Eine hocheffiziente Stromversorgung bedeutet niedrigere Betriebskosten und einfachere thermische Managementmaßnahmen.
3) Spezielle Wellenformfunktionen: Sie muss in der Lage sein, komplexe Wellenformen wie Impulse, Q-Schaltung und analoge Modulation zu erzeugen, um unterschiedliche Bearbeitungsanforderungen zu erfüllen.
4) Vollständige Schutzfunktionen: Sie sollte Überstrom-, Überspannungs- und Übertemperaturschutz sowie laserspezifische Schutzfunktionen wie sanftes Anfahren (Soft Start) bieten, um teure Lasergeräte zu schützen.
2. Klassifizierung von Laserstromversorgungen
Je nach Klassifikationsdimension werden Laserstromversorgungen hauptsächlich wie folgt unterteilt:
1) Nach Betriebsart
Stromversorgung für kontinuierliche Laser: Liefert stabile Gleichstromleistung für Laser, die kontinuierlich emittieren. Die Hauptanforderungen sind eine extrem geringe Ausgangswelligkeit und eine sehr hohe Stabilität. Sie wird üblicherweise bei Faserlaser-Pumpquellen und CO₂-Laserschneidanlagen eingesetzt.
Stromversorgung für gepulste Laser: Liefert periodische oder aperiodische Impulsenergie. Die entscheidenden Kenngrößen sind Spitzenleistung, Impulsbreite und Wiederholungsfrequenz. Sie wird üblicherweise bei Q-geschalteten Lasern, Laserbeschriftung, Laserreinigung und medizinischer Ästhetik eingesetzt.
2) Nach Pumpquellentyp
Stromversorgung für Laserdioden (LD): Stellt eine präzise konstante Stromversorgung für Halbleiterlaser bereit. Sie stellt äußerst hohe Anforderungen an Stromrauschen und dynamische Reaktionsfähigkeit und ist die gängigste Wahl bei modernen Laserstromversorgungen.
Stromversorgung für Blitzlampenpumpen: Stellt Hochspannungs- und Hochstromimpulse für Blitzlampen bereit. Ihr Kern ist das Impulsformungsnetzwerk (PFN), das hohe Energieimpulse bewältigen muss.
3) Nach technischer Architektur
Lineare Stromversorgung: Bietet extrem geringe Ausgangswelligkeit, jedoch eine schlechte Effizienz (< 50 %). Sie wird ausschließlich in sehr niederleistungsstarken Anwendungen eingesetzt, die äußerst empfindlich gegenüber Störungen sind.
Schaltnetzteil (SMPS): Die absolute Standardlösung bei modernen Laserstromversorgungen. Durch hochfrequente Schaltumwandlung kann die Effizienz über 90 % betragen. Die hier behandelten Leistungsinduktivitäten werden hauptsächlich in dieser Art von Stromversorgung eingesetzt.
3. Die zentrale Rolle von Leistungsinduktivitäten in Laserstromversorgungen
Bei auf Schaltnetzteilen (SMPS) basierenden Laserstromversorgungen stellt die Leistungsinduktivität das zentrale Energiespeicherelement in DC-DC-Wandlerschaltungen wie Buck-, Boost- und LLC-Topologien dar. Ihre Leistung bestimmt unmittelbar die Effizienz, Stabilität und Ausgangsqualität der Stromversorgung. Ihre zentralen Funktionen sind:
1) Energiespeicherung und -übertragung
Während des Einschaltvorgangs nimmt die Drosselspule elektrische Energie von der Eingangsquelle auf und speichert sie als magnetische Energie. Während des Ausschaltvorgangs gibt sie die gespeicherte magnetische Energie an die Last – beispielsweise eine Laserdiode – ab, wodurch eine kontinuierliche Energieversorgung gewährleistet und die Kontinuität im Leistungswandlungsprozess sichergestellt wird.
2) Stromglättung und Filterung
Durch Unterdrückung von Stromänderungen glättet die Drosselspule den hochfrequenten Impulsstrom, der vom Schalter erzeugt wird, zu einem stabilen Gleichstrom und reduziert dadurch die Welligkeit. Lasergeräte sind äußerst empfindlich gegenüber Stromwelligkeit; eine zu hohe Welligkeit führt zu Schwankungen der optischen Ausgangsleistung und zu Rauschen. Die Glättungsfunktion der Drosselspule trägt dazu bei, eine stabile Laserleistung und eine hohe Strahlqualität sicherzustellen.
3) Unterdrückung elektromagnetischer Störungen
Die Hochfrequenzimpedanz der Drossel dämpft Schaltgeräusche und bildet zusammen mit Kondensatoren einen LC-Filter, der leitungsgebundene elektromagnetische Störungen (EMI) unterdrückt. Dadurch wird verhindert, dass Hochfrequenzstörungen die Lasersteuerschaltungen beeinträchtigen oder das Stromnetz belasten; zudem wird die elektromagnetische Verträglichkeit (EMV) des Systems verbessert.
4. Wichtige Aspekte bei der Auswahl einer Leistungsdrossel
Unabhängig vom Typ der zu entwickelnden Lasernetzteile muss bei der Auswahl der Leistungsdrossel auf folgende Kernparameter geachtet werden:
1) Induktivitätswert (L): Der Induktivitätswert bestimmt den Stromwelligkeitsanteil und die Energiespeicherfähigkeit. Ein geeigneter Induktivitätswert kann Stromschwankungen wirksam glätten und die Stabilität der Stromversorgung verbessern.
2) Sättigungsstrom (Isat): Der Sättigungsstrom der Drossel muss höher sein als der maximale Spitzenstrom im Schaltkreis, wobei ein Sicherheitsabstand (üblicherweise 30 % oder mehr) einzuplanen ist.
3) Gleichstromwiderstand (DCR): Wählen Sie eine Drosselspule mit möglichst niedrigem Gleichstromwiderstand, um Leistungsverluste zu reduzieren und den Wirkungsgrad der Leistungsumwandlung zu verbessern.
4) Leistungsverlust: Berücksichtigen Sie sowohl den Kupferverlust (I²R) als auch den Kernverlust. Bei Hochfrequenzanwendungen ist ein kernmaterial mit geringem Verlust – beispielsweise Ferrit oder Eisen-Nickel-Metallpulverkern – in Kombination mit einer Flachdraht- oder Litzenwicklung besonders wichtig.
5. CODACA-Drosselspulen-Lösungen

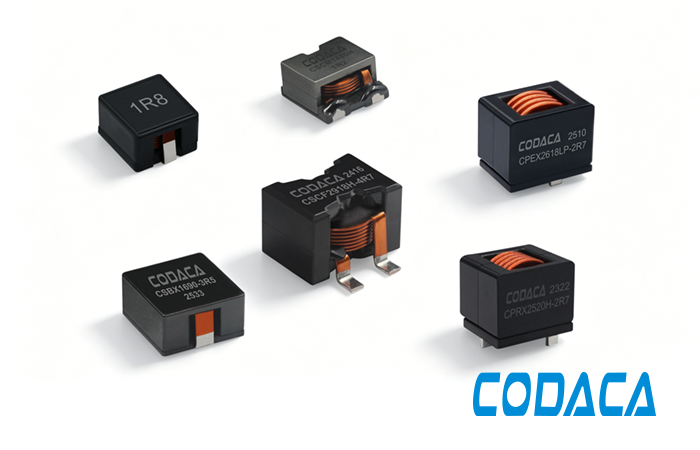

1) Hochstrom-Leistungsinduktivität
Hochstrom-Leistungsinduktivitäten verwenden einen metallischen magnetischen Pulverkern sowie eine Flachdrahtwicklung. Sie zeichnen sich durch hohe Sättigungsstromstärke, geringe Verluste, hohen Wirkungsgrad der Leistungsumwandlung und hohe Betriebstemperatur aus und erfüllen damit die Anforderungen von Laserspeisesystemen an hohen Betriebsstrom, geringe Verluste und hohe Leistungsdichte.
Beispiele: CSBX / CSBA / CSCM / CSCF / CPEX / CPRX usw.
2) Geformte Leistungs-Drossel
Geformte Leistungs-Drosseln sind geformt mit magnetische Pulverkernmaterialien mit geringen Verlusten. Sie zeichnen sich durch eine vollständig abgeschirmte Struktur, hohe EMV-Beständigkeit, geringen Gleichstromwiderstand, hohe Strombelastbarkeit und geringe Kernverluste aus und erfüllen damit die Anforderungen einiger Laser-Stromversorgungen hinsichtlich kompakter Bauweise, hoher Stromstärke und EMV-Beständigkeit.
Beispiele: CSAB / CSAC / CSHB / CSEB / CSEC usw.

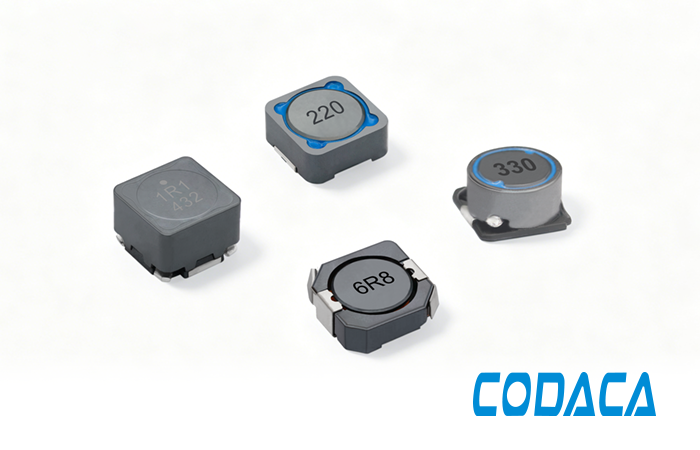

3) SMD-Leistungsinduktivitäten
SMD-Leistungsinduktivitäten verwenden hochfrequente, verlustarme Kernmaterialien und bieten geringe Hochfrequenzverluste; eine kompakte Bauform, die sich für eine hochdichte Bestückung eignet; sowie eine magnetisch abgeschirmte Konstruktionsausführung mit hoher EMV-Beständigkeit.
Beispiele: SPRH / CSUS / SPQ / SPBL usw.
Verschiedene Induktivitätstypen weisen jeweils eigene Leistungsvorteile auf. Die Auswahl sollte daher genau an die tatsächlichen Anwendungsparameter angepasst werden, um Leistung und Zuverlässigkeit der Laser-Stromversorgung sicherzustellen. Gerne können Sie sich auch an das Vertriebsteam von CODACA wenden, um Empfehlungen zur Komponentenauswahl zu erhalten.
