分散型エネルギーの急速な発展に伴い、家庭用エネルギー貯蔵システムはエネルギー利用効率の向上と電力供給の安定性強化においてますます重要になっています。家庭用エネルギー貯蔵システムの主要構成要素として、双方向DC-DCコンバータは、バッテリー、電力網、負荷間での高効率かつ柔軟な双方向エネルギー流を実現するために極めて重要な役割を果たしています。双方向DC-DCコンバータのさまざまな構成部品の中でも、大電流対応の電力インダクタは非常に重要な位置を占めており、その性能がコンバータ全体の効率性、安定性および信頼性に直接影響を与えます。
1- 家庭用蓄電システムにおける双方向DC-DCコンバータの動作原理の概要 家庭 エネルギー貯蔵システム
双方向DC-DCコンバータは、異なるDC電圧レベル間でエネルギーを伝送できます。充電モードでは、電力網や太陽光発電などの高電圧源からバッテリー充電に適した低電圧に変換し、エネルギーを蓄えます。放電モードでは、バッテリーの低電圧を負荷要件に合う高電圧に昇圧し、あるいは電力網に逆潮流させることができます。一般的なBuck-Boost型の双方向DC-DCコンバータを例にすると、Buck降圧モードでは、電力スイッチ（MOSFET）がオンになると、入力電源がインダクタを介して負荷に電力を供給し、インダクタ電流が増加してエネルギーが蓄積されます。スイッチがオフになると、インダクタ電流はフリーホイールダイオード（または同期整流回路）を通じて負荷に継続的に流れ、蓄えられたエネルギーを放出することで、スイッチがオフの期間中も負荷への連続的な電力供給を実現します。Boost昇圧モードでは、スイッチがオンになると、入力電源がインダクタを充電し、エネルギーを蓄えます。スイッチがオフになると、インダクタと入力電源が協働して出力電圧を上昇させます。

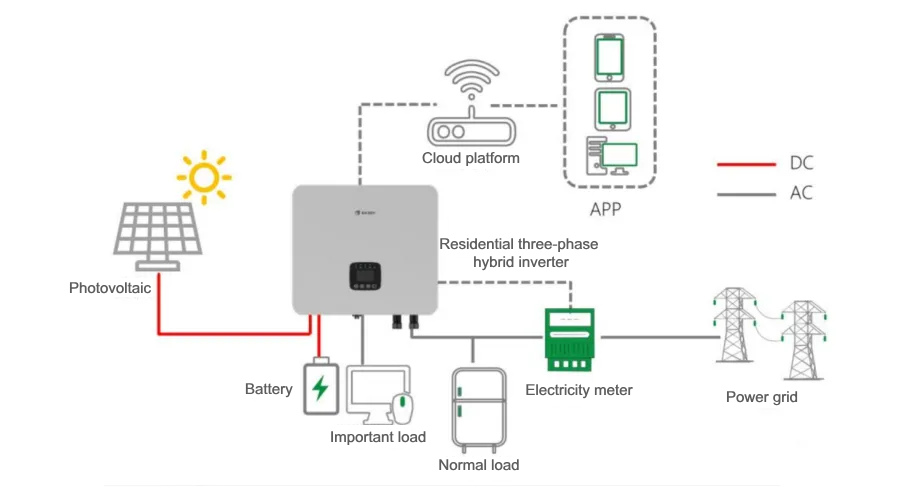

図1. 住宅用エネルギー貯蔵の適用シナリオ図
2- 双方向DC-DCコンバータにおけるパワーインダクタの役割
パワーインダクタは、エネルギーの蓄積と伝送を行う主要な部品として、双方向DC-DCコンバータにおいて極めて重要な役割を果たします。スイッチがオンになる期間中、インダクタ電流は徐々に増加し、電気エネルギーが磁気エネルギーとしてインダクタ内に蓄えられます。スイッチがオフになると、インダクタ電流が減少し、磁気エネルギーが再び電気エネルギーに変換され、回路内の電流の連続性が保たれるとともに、昇圧または降圧変換が実現されます。双方向DC-DCコンバータにおけるパワーインダクタは、主に高リップル電流環境で動作するため、損失が大きくなりがちです。このような高リップル電流条件下で損失を制御するには、インダクタのDCRを低減し、動作周波数を高めることが有効です。
3- パワーインダクタが双方向DC-DCコンバータに与える影響
3.1 インダクタンス値
インダクタンス値は、コンバータの電圧変換比、電流リップル、および動的応答速度に直接影響します。インダクタンス値が大きい場合、電流リップルが小さくなり、出力電圧をより滑らかにでき、コンバータの効率と安定性の向上に寄与します。しかし、これによりコンバータの動的応答が遅くなる可能性があり、負荷変動時に出力電圧を迅速に調整できなくなることがあります。一方、インダクタンス値が小さすぎると、動的応答は速くなるものの、電流リップルが大きくなり、電力デバイスの損失が増加してコンバータの効率が低下し、さらには回路の発振を引き起こす可能性もあり、システムの正常な動作に影響を与えることがあります。実際の設計では、コンバータの運転モード、負荷特性、および性能要件を総合的に考慮し、インダクタンス値を正確に選定する必要があります。
3.2 磁気飽和電流
インダクタを流れる電流が大きすぎると、コアの磁束密度が飽和値に達し、インダクタは磁気飽和状態に入り、誘導係数が急激に低下する。双方向DC-DCコンバータでは、インダクタの磁気飽和により電流が制御不能になり、リップルが著しく増加し、過電流によって電力スイッチング素子が損傷する可能性があり、コンバータの正常な動作に大きく影響する。磁気飽和を回避するためには、コアの材料およびサイズを適切に設計し、コンバータの最大動作電流においてインダクタが飽和しないようにする必要がある。同時に、エアギャップを設けるなどの方法を採用してインダクタの線形動作範囲を広げ、コンバータの信頼性を向上させることができる。 コダカ 高電流用磁性粉末コアインダクタの複数シリーズを独自に開発しており、特許取得済みの配合による磁性粉末コアを使用して、インダクタの磁気飽和特性を向上させています。
3.3 直流抵抗（DCR）
直流抵抗（DCR）とは、直流条件下でのインダクタのコイルが持つ内部抵抗を指します。DCRが低いほど、電流が流れた際の電力損失が少なくなり、全体的な効率が向上します。
選定時には、導通損失を低減しコンバータ効率を向上させるために、低DCR特性を持つ製品を優先してください。
3.4 動作周波数
双方向DC-DCコンバーターのスイッチング周波数を高めることで、インダクタやコンデンサなどの受動部品のサイズを縮小でき、コンバーターの電力密度と動的応答速度を向上させることができます。しかし、インダクタが高周波で動作する場合、寄生成分の影響が強くなり、表皮効果や近接効果によってインダクタ損失が著しく増加します。従来の磁性材料では要件を満たせない可能性があり、コア損失による発熱問題がさらに悪化するおそれがあります。したがって、高周波用途におけるインダクタ製品の選定は、システムの安定した動作を確保する上で極めて重要なステップです。
3.5 動作温度
家庭用エネルギー貯蔵システムは複雑な環境下で動作するため、電力用インダクタには優れた物理的特性と環境適応性が求められます。インダクタのサイズおよび重量は、家庭用エネルギー貯蔵装置のコンパクト設計要件を満たす必要があります。高温や高湿といった過酷な環境においても、インダクタは安定した性能を維持できなければならず、コア材料は温度や湿度の影響を受けにくく、良好な放熱性能に加えて耐湿性、耐カビ性、耐腐食性を備えていることが望まれます。選定時には、高温動作が可能で、低温および直流バイアス特性に優れた製品、例えば大電流対応のフェライトコア製品を選ぶことが好ましいです。
4- 家庭用エネルギー貯蔵向け双方向DC-DCコンバータにおけるCodacaのソリューション
Codacaは、独自の研究開発と技術革新を通じて、住宅用双方向DC-DCコンバーター向けに複数の改良型インダクタソリューションを提供しており、グリーンかつ低炭素な発展に貢献しています。CODACAは高電流対応パワーコイルの複数モデルを発表し、この用途における高性能要求を満たすための多様な電気的特性およびパッケージ設計を提供しています。その中でも、Codacaが独自に開発した磁性粉末コアを採用した高電流パワーコイルは、高い飽和電流、低損失、高変換効率、高動作温度を特長としており、住宅用双方向DC-DCコンバーターシステムが求める高動作電流、低損失、高電力密度という要求を満たしています。

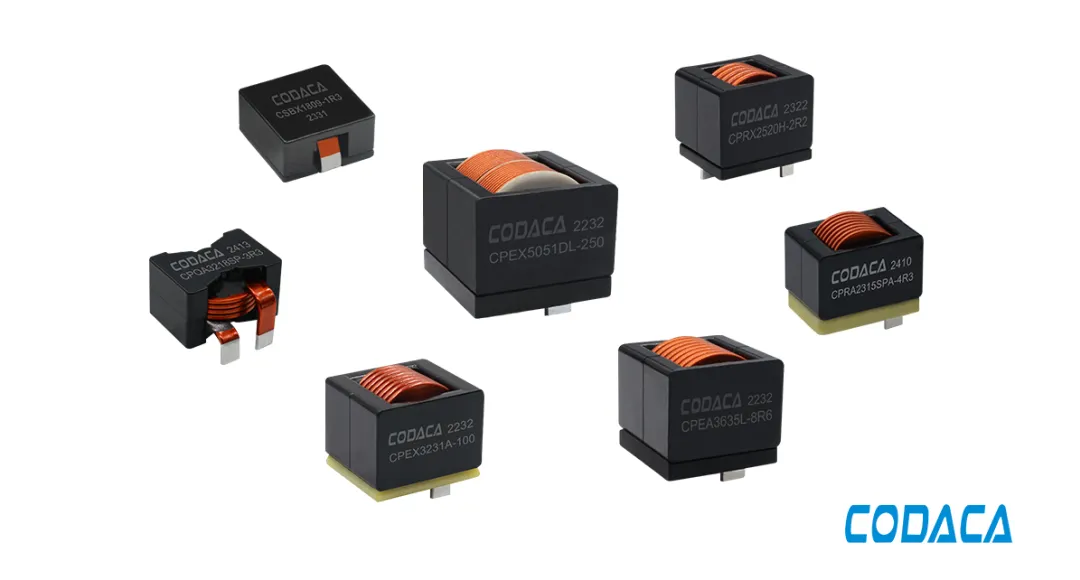

図2. Codaca 高電流インダクタ
住宅用双方向DC-DCコンバータの主要構成部品として、パワーインダクタはエネルギーの蓄積・変換および電流リップルの抑制において不可欠な役割を果たしています。その性能は、コンバータの効率性、安定性、信頼性に直接影響を与えます。住宅用エネルギー貯蔵技術が不断に進化する中で、パワーインダクタに対する性能要求はますます厳しくなっており、高電力密度、高周波動作、一体化が主要な開発トレンドとなっています。これらの課題に対応するため、Codaca Electronicsでは磁芯材料の開発や構造設計の最適化などの分野で深く研究を進め、パワーインダクタの性能を継続的に向上させ、住宅用双方向DC-DCコンバータの性能改善と技術革新に確実な支援を提供しています。これにより、分散型エネルギー分野における家庭用エネルギー貯蔵システムのより広範かつ高効率な応用を促進します。
