Cum exigentiae ad DCR in converteribus DC-DC altissimae performationis et in modulis potestatis AI continuo decrescant ad gradum milliohm vel etiam microohm, methodus traditionalis bifilaris errores inducit nimis magnos, quare necesse est adhibere methodum quattuorfilarem (Kelvin) ad mensuram. Multi ingeniores putant mensuram DCR esse simplicem, credentes eam posse fieri simpliciter contentis componentis per conductores probatorios multimetri aut metri LCR. Tamen in productione reali saepissime emergunt difficultates, ut: lecturae inconstantes inter plures instrumenta pro eodem inductore, fluctuationes datorum propter pressionem variabilem conductorum probatoriorum, et data mensurae graviter inflata pro inductoribus cum inductantia parva. Explorabimus causas subiacentes infra.
1- Intellectus essentiae Inductoris DCR et difficultates mensurae
Resistentia directa currentis (DCR) inductoris ad componentem puram resistivam inductoris referre solet, quae sub excitatione directa currentis ab avolutione inductoris praebetur, quae ex resistentia intrinseca fili cupri, quo inductor avolvi solet, oritur. Hoc parametrum efficaciam conversionis energiae, dispersionem caloris, et fidem diuturnam systematis electrici directe determinat.
Difficultas technica principalis in exacta DCR mensura est quod resistentia DCR communium avolutionum inductorum saepe inter paucos milliohmos et plures centum milliohmos variat. Cum resistentia mensuranda ad ordinem milliohmorum decrescit, resistentia ipsis ducibus mensurae (typice 0,1 Ω usque ad 0,5 Ω) et resistentia contactus probae (pauci milliohmi usque ad decinas milliohmos) in traditione mensurae duobus filis iam eodem ordine magnitudinis sunt atque resistentia mensuranda. Ideo valor mensuratus a vero valore graviter aberrabit.
2- Methodus Kelvin quattuor filorum—solutio fundamentalis ad errores ductus tollendos
Solutiō communis ad mensūram resistentiae parvae est connexiō Kelvin quattuor-filorum. Hanc methodum invēnit Dominus Guilielmus Thomson Kelvin annō 1861 et hodie adhūc est norma ad praecisas mensūrās resistentiae parvae.
2.1 Cur methodus duorum filorum inutilis sit
In commūnī mensūrā duōrum filōrum, circuitus excitātiōnis cūrrentis et circuitus dētectiōnis voltāgis eādem parī filōrum utuntur. Valōrem resistentiae ā metrō mensūtum est:
R_measured = R_DUT + 2 × (R_lead + R_contact)
Ubi R_lead est resistentia unius ductūs testīs (saepē in intervallō milleōrum ad centēna), et R_contact est resistentia contactūs inter probam et punctum testis (intervallum). Cum R_DUT sōlum paucula milleōhmia sit, error ā ductibus et resistentiīs contactūs introductus usque ad decuplum valōris vērī esse potest.
2.2 Prīncipium Principāle Methodī Kelvin Quattuor-Filōrum
Methodus Kelvin quattuor-filorum hanc difficultatem solvit per separationem physicam viæ currentis a viâ detegendi voltages. Quattuor fili dividuntur in duas copias, utraque diversam functionem implens:
◾ Lineae impellentes (lineae stimulationis currentis, 2 fili): Applīcātur correntis directae notus et constans ad inductorem sub testā. Cadēns voltāgiō potest exsistere per hunc circuitum currentis, sed resistentia ductuum et resistentia contactūs non afficiunt accurātiam rēsultātuum mensūrae.
◾ Lineae sensūs (lineae detēctiōnis voltāgiōnis, 2 fili): Mensūrātur indepēndenter vēra cadēns voltāgiō per utrumque extremitātem inductoris (non autem ad termināles instrumentī testis). Quoniam impedāntia intrīnseca circuitūs detēctiōnis voltāgiōnis est valdē alta (instrumenta testis moderna typicē >1 GΩ), correns per lineas sensūs appropinquat nihilo. Itaque resistentia ductuum et resistentia contactūs nullam voltāgiōnis cadentem significātivam in lineīs detēctiōnis generant.
Secundum legem Ohm, DCR inductoris calculare potest per formulam sequentem:
DCR = V_Sense / I_Force
V_Sense est voltatio trans inductorem directe mensurata per lineas Sense, sine ullis cadibus voltationis in conductis; I_Force est correns constans nota; ratio inter V_Sense et I_Force dat verum valorem resistentiae directae currentis, qui omnino independens est ab omnibus resistentiis contactuum et conductuum in circuitu externo.
2.3 Praecepta Mensurae Quattuor-Filorum
◾ Indepēndēns Contactus : Quattuor fili must separate quattuor puncta distincta in duobus electrodibus inductoris contigere. In fixturis realibus, uterque electrodus simul a duobus probis tangitur (Force + Sense), sed hi duo non sunt inter se connecti intra fixationem; tantum in area contactus conveniunt.
◾ Puritas Probae: Oxidatio cuspis aut fluxus residuus resistentiam contactus instabilem generare potest. Quamquam hoc lineas Sensus non afficit, potest instabilitatem in circuitu currentis inducere aut fontem currentis constantis saturare. Antequam mensura fiat, cuspides cum spiritu vini anhydrico purgentur aut leniter cum raspatore terantur.
3- Verificatio Comparativa Datarum Experimentorum
Exempli gratia, Choculus Potentiae Moulatus pro Applicationibus Artificialis Intelligentiae ex situs interretialis CODACA sumptus est; modello CSHN100760-56NN electo ad experimentum comparativum per tria instrumenta vulgata in commercio: probatorem resistentiae directae, multimetrum, et pontem LCR.

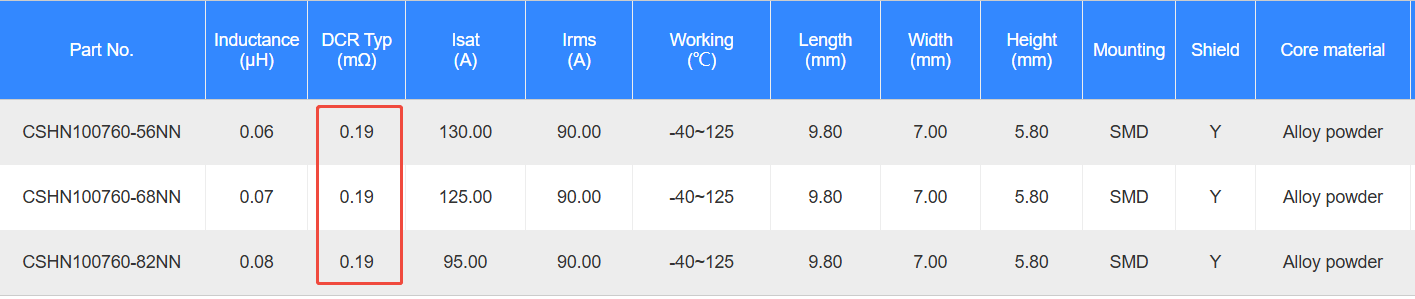

Figura 1. Proprietates Electricae Choculi Potentiae Moulati CSHN100760-56NN

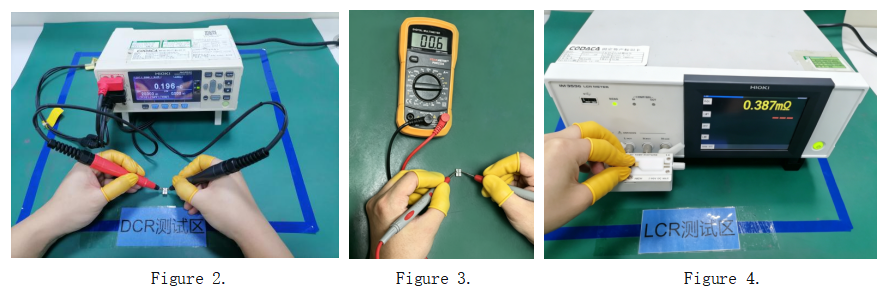

Figura 2. Probatorem Resistentiae Directae (Methodus Quattuor Filorum Kelvin): Regio Experimenti DCR
Figura 3. Multimetrum (Methodus Duorum Filorum)
Figura 4. Pontem LCR (Experimentum in Fixtura): Regio Experimenti LCR
Sicut in Figura 1 ostenditur, folium specificatum CSHN100760-56NN definit DCR ut 0,22 mΩ maximum. Resultatum experimentale, quod per instrumentum ad mensurandam resistentiam directae currentis (methodum Kelvini quattuor filorum) acquisitum est, est 0,196 mΩ, quod requisita folii specificati implet; verum experimentale in Figura 2 apparet. Cum autem communis multimetrus (methodus duorum filorum) ad fundamentalem scalae resistentiae mensurandae 200 Ω adaptatur, quae resolutionem 0,1 Ω praebet, experimenti resultatum est 600 mΩ, quod requisita folii specificati non implet, ut in Figura 3 apparet. Cum autem pontus LCR (per fixuram exploratus), ad scalae DCR adaptatus et post correctionem ad zero, adhibetur, experimenti resultatum est 0,387 mΩ, quod valori petito propius est, sed tamen requisita folii specificati non implet.
Ideo, ut accuratio experimentorum servetur, instrumentum speciale ad mensurandam resistentiam directae currentis (methodus Kelvini quattuor filorum) praeferendum est, cum DCR in componentibus magneticis, ut sunt inductores, examinatur.
