Cum altius progreditur automobilium electificatio et intelligentia, motores in componentes centrales potestatis et directionis in vehiculis evaserunt. Latissime in systematibus tractus (motores tractus pro vehiculis novae energiae), in applicationibus corporis dirigendis (motores portae caudae electricae, motores fenestrarum, motores ad regendos sedilis gradus), et in systematibus auxiliaribus (motores ventili ducis frigidi, motores ad directionem electricam) utuntur. Ut unitas centralis quae motorem incipit/desinit, velocitatem et directionem regit, systema automotive motricis motorum efficacem, stabilem et fidelem potestatem sub duris condicionibus vehicularibus, ut altis temperaturis, vibrationibus, fortissima interfectione electromagnetica (EMI), et latissimis fluctuationibus voltarum, praebere debet. Ut componentis passivus centralis in systematibus motricibus motorum, inductor functiones claves, ut conservationem energiae, filtrationem, strangulationem, et reprimendum impetus currentis, perficit. Electio eius directe efficiens conversionis, stabilitatem operationis, compatibilitatem electromagneticam (EMC), et vitam operativam determinat.
1-Principium operis systematum automobilium ad motus agendum et functio principalis inductorum
Functio principalis systematis motoris vehicularis est ut praecepta accipiat ab unitate controlis vehiculi (VCU) aut ab unitate controlis locali, energiam electricam e fonte energiae in vehiculo conversa in energiam mechanicam, et motorem impellat ut initia et cessationes praecisae, regulatio velocitatis, et controlus progressionis et retrogressionis efficiantur. Simul signa retroactionis currentis et velocitatis utuntur ad controlum clausum implendum et operationem motoris lenitem et tutam adfirmant. Circulus typice includit modulum gestionis potestatis, modulum controlis MCU, modulum impulsus potentiae, modulum detegendi currentem/velocitatem, et modulum filtrandi EMI.

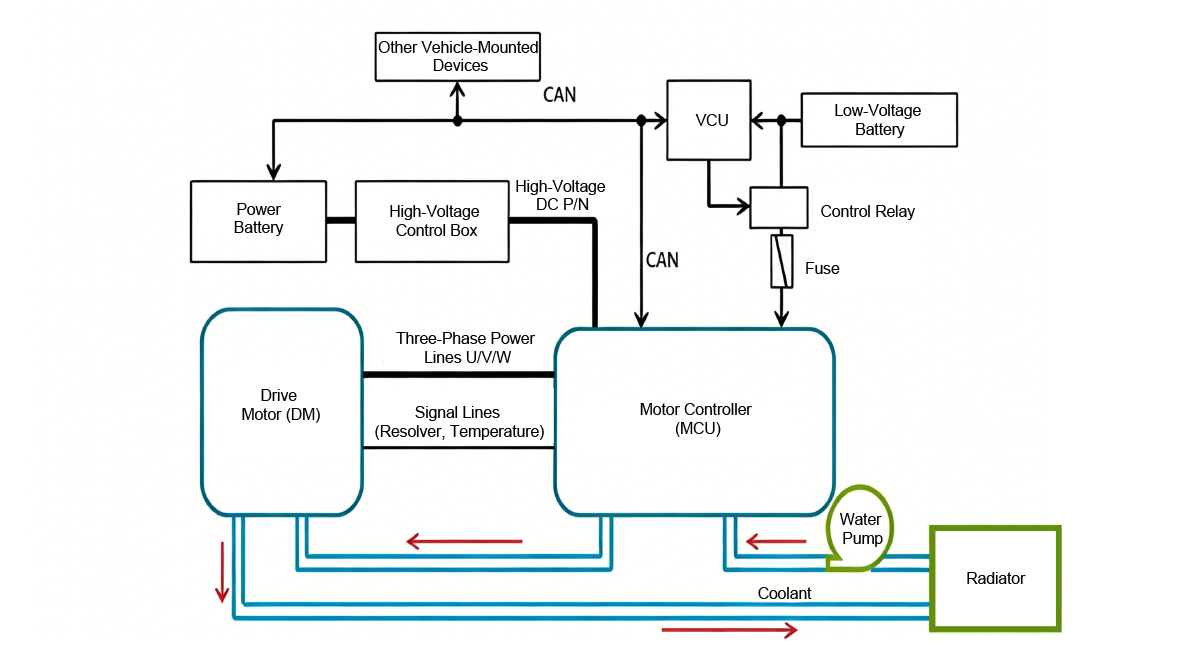

Figura 1. Schema schematis systematis motoris vehiculi novae energiae
Alii dispositivi in vehiculo montati; Bateria potentiae; Cista controlis alti voltatis; Directa continua altae tensionis P/N; Unitas controlis vehiculi; Bateria parvi voltatis; Relais controlis; Fusibilis; Motor ductus (DM); Lineae tritensionales U/V/W; Lineae signales (resolver, temperatus); Controlator motoris (MCU); Pompa aquae; Liquor refrigerans; Radiator.
1.1 Functio inductorum in circuitu potestatis agendi
Motoribus automotive ductibus saepissime utiturur modulatio latitudinis impulsuum (PWM). Per commutationem dispositivorum potentiae (MOSFETs/IGBTs) inter statum apertum et clausum, regulantur voltatio et currentes emissae ad regendam celeritatem et momentum motoris. Inductores praecipuum officium gerunt in circuitu ductus potentiae, praesertim his modis:
Reprimendis impetibus currentis: Cum motor incipit vel desinit, velocitatem mutat, aut cum dispositiva electrica commutantur, impulsum currentis instans generatur. Hi impulsi dispositiva electrica (MOSFETs/IGBTs) et chippas ductorum premere possunt et interdum ipsa componentia laedere possunt. Inductor per suam reactantiam inductivam celeritatem mutationis currentis (di/dt) limitat, impulsus currentis efficaciter reprimens, dispositiva principalia in circuitu ductus protegens, et vitam componentium protractans.
Currentem motoris levigare: Controllo PWM currentis effluens undulat. Si haec currentis directe in motorem infunditur, vibrationes augeri, sonum altiorem fieri, et amissiones in spiris maioris esse possunt. Per continuam energiam condensandam et emittendam, inductor undulationem currentis levigat et currentem ad motorem stabiliorem reddet, stabilitatem operationis meliorans.
1.2 Functio inductorum in administratione potestatis et filtratione
Fons alimentationis in systematibus automobilium ad motum ducendum in duas categorias dividitur: fons alimentationis intra vehiculum ad tensionem infimam (12 V/24 V) pro modulis regulandis et chippis ducendis, et fons alimentationis ad tensionem altam in vehiculis novae energiae pro modulis ducendis ad potestatem. Inductores sequentia praecipua in administratione potestatis et in filtrando agunt:
Conversio DC-DC: In circuitibus ad tensionem infimam, conversor gradus inferioris DC-DC necessarius est ut tensionem intra vehiculum 12 V/24 V convertat in niveles 5 V et 3,3 V quos MCU et sensoria postulant. Ut elementum principale immagazinans energiam in circuitu DC-DC, inductor energiam immagazinat et emittit, stabilitatem tensionis exirentis servat, et fluctuationes tensionis prohibet ne operationem normalem moduli regulandi perturbent.
Supprēssiō EMI: Cum systema motricis motoris operatur, commutatio dispositivorum electricorum interference altius frequens generat. Haec interventus per lineas electricas ad alia systemata electronica in vehiculo, ut navigationem aut radios, conducere potest, et operationem eorum normalem afficere. Chocae modi communis, una cum condensatoribus X et Y, circuitum filtrandi EMI constituunt quod interference altius frequentis ex lineis electricis removet, radiationem electromagneticam supprimit, et effectum interventus externi in systema motricis motoris minuit.
2-Requisitiones inductorum pro systematibus automobilium ad motus agendum
Systemata automobilium motorum ducendorum saepe in locis asperis, ut in compartimentis motorum et in regionibus chassidis, instituuntur, ubi altam temperaturam et humiditatem, vibrationem altius frequenter, et fortissimam interfectionem electromagneticam per longum tempus patiuntur. Haec systemata debent ad exigentias fidibilitatis gradus automobilis satisfacere et ad fluctuationes latas tensionis et impetus altos currentis accommodari, quae exigentias severas imponunt in performance, structura, et fidibilitate inductorum.
3-Solutiones inductorum CODACA pro systematibus ad motus agendum

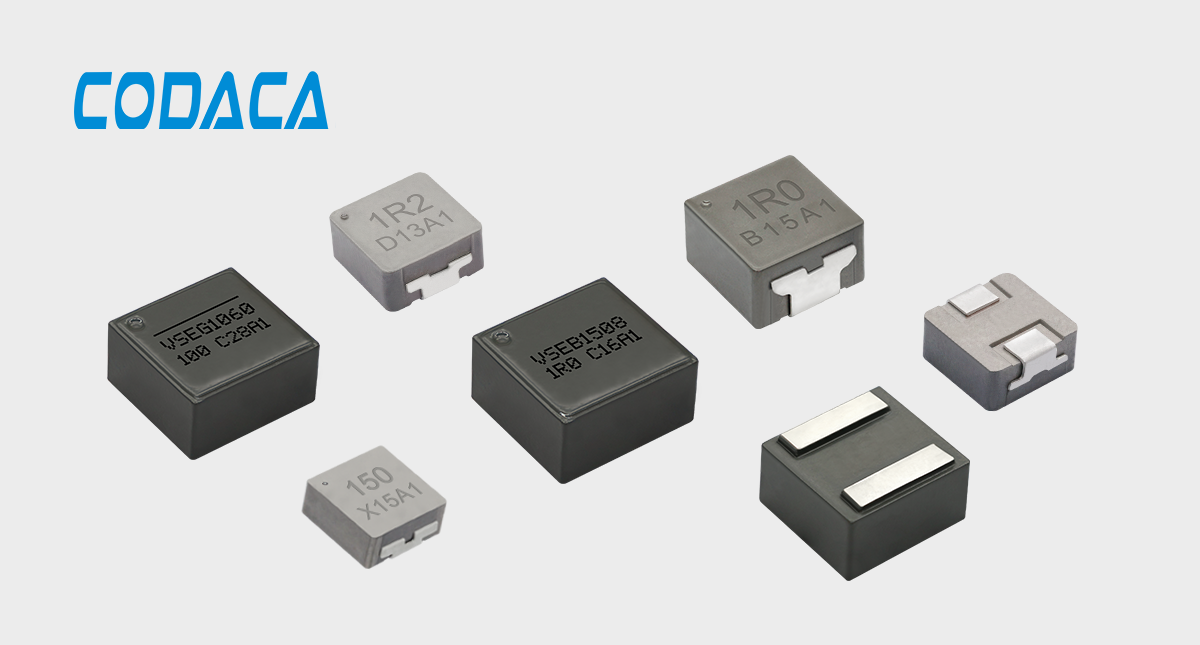

3.1 Inductor potens automobilis gradus alti currentis
In systematibus ad motus agendum, inductores Potentiae Altae Currentis praecipue in converteribus DC-DC et circuitibus filtrantibus utuntur. Inductores potentes gradus automobilis CODACA praebent perditas parvas et currentem saturationis altam, usque ad 422 A, atque ambitum temperaturarum operativarum a −55°C usque ad +155°C, quae eos idoneos reddunt ad complexa automobilium ambientia electronica.

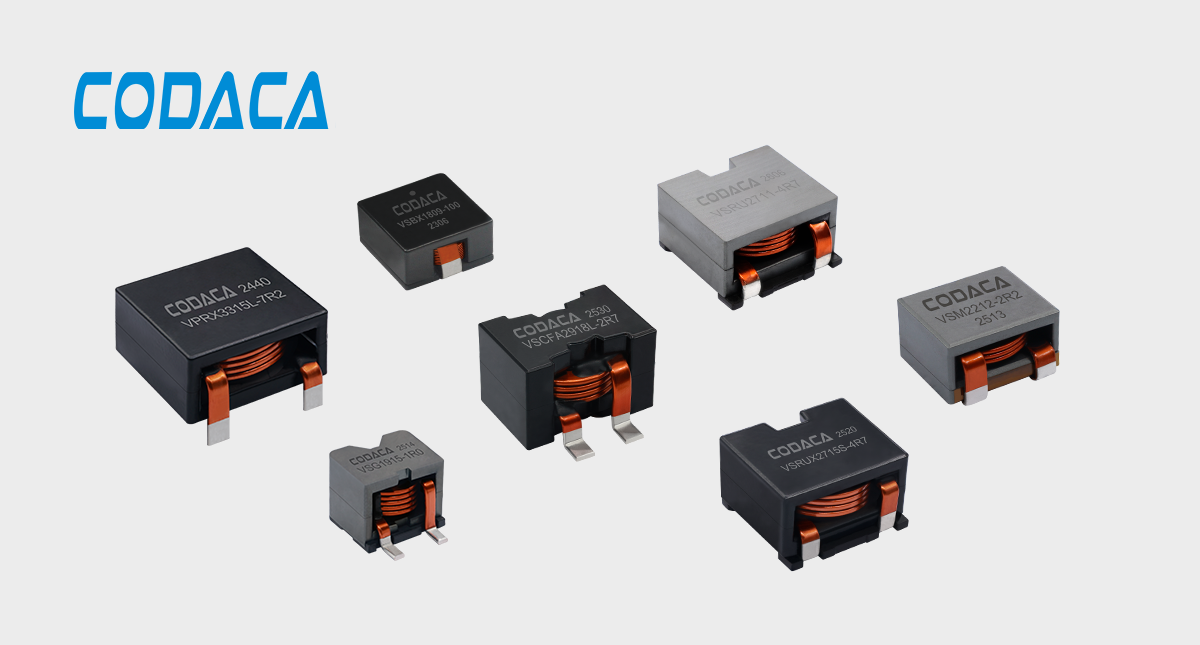

3.2 Choculator Potentiae Gradus Automobilis
CODACA's choculator potentiae gradus automobilis utitur materialibus nucleorum magneticis pulvereis perditas parvas habentibus et technologia electrode innovativa ad difficultates technicas, uti dislocationem coilae et fissuras producti in processu moldingis, solvendas. Perditas inductoris totius minuit ultra 30 %, temperaturas operativas usque ad 170°C sustinet, efficaciam potentiae usque ad 98 % attingit, et fidem systematum impulsum motorum ac efficaciam conversionis circuituum DC-DC efficaciter meliorat.

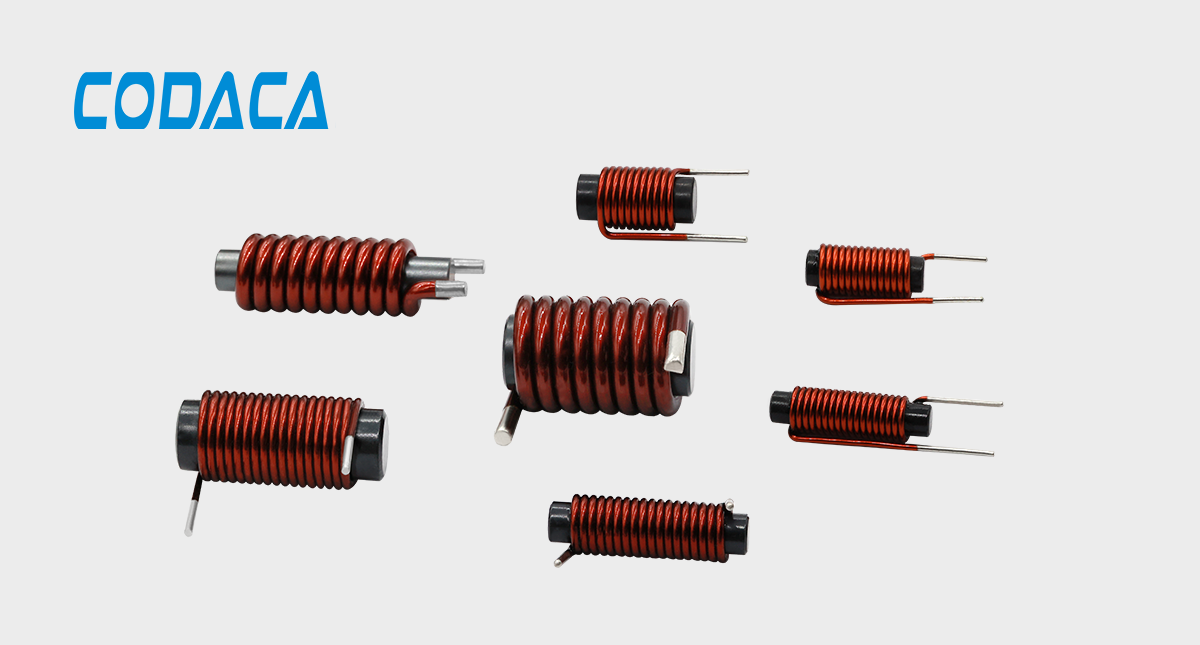

3.3 Inductor Bacularis Gradus Automobilis
CODACA gregem R&D peritum habet, qui cito praebere potest ad mensuram factos inductorem bacularem gradus automobilis solutiones cum diversis proprietatibus et structuris, secundum postulationes clientium.

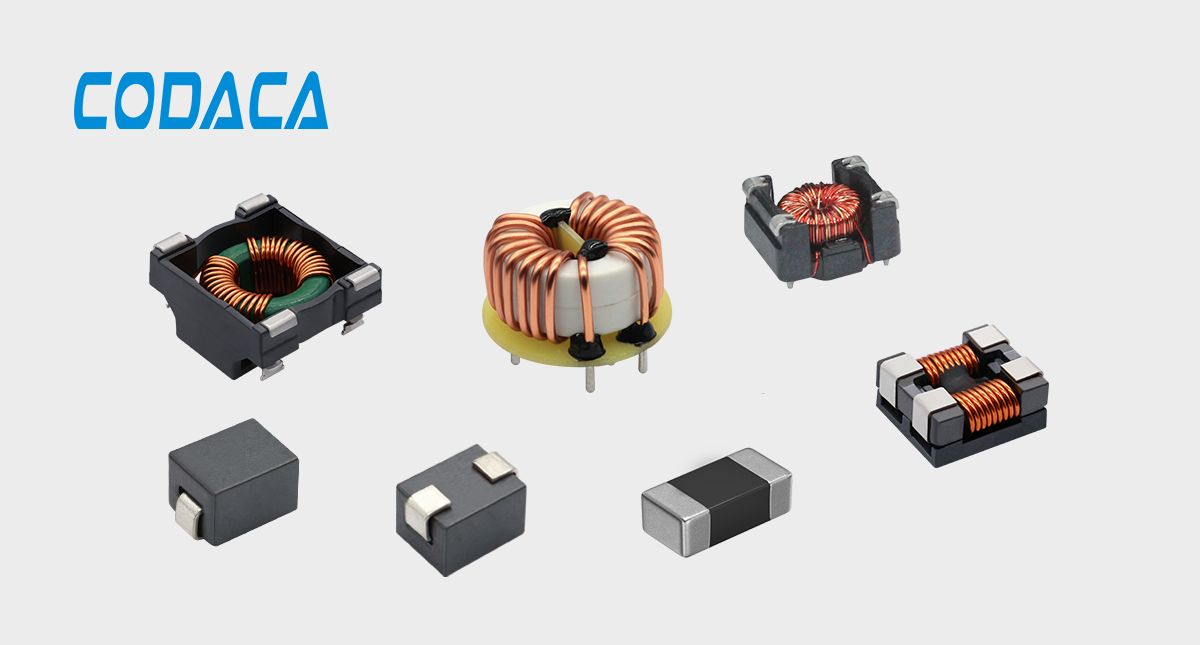

3.4 Componentes EMI
Chocca Modorum Communium , granum , et alia componentia magnetica late utuntur in automotive motorum systematibus impellentibus et in circuitibus filtrandi potestatis, ut interventus sonori in lineis signali et lineis potestatis reprimantur.
