Wraz z szybkim rozwojem przenośnych urządzeń elektronicznych, systemów zasilania pojazdów oraz aplikacji BMS do magazynowania energii coraz częściej pojawiają się scenariusze wymagające szerokiego zakresu napięć wejściowych i wyjściowych. Na tym tle obwód typu Buck-Boost stał się podstawową topologią zapewniającą elastyczne dopasowanie napięć wejściowych i wyjściowych oraz stabilne przesyłanie mocy dzięki swojej wrodzonej zdolności do jednoczesnego podwyższania i obniżania napięcia w obu kierunkach – co czyni jego znaczenie oczywistym. W składzie obwodu Buck-Boost dławik mocy stanowi element niezwykle kluczowy. Nie tylko magazynuje i oddaje energię, ale także wygładza przebieg prądu oraz tłumi tętnienia. Odpowiednie dobranie parametrów dławika oraz jego rzeczywista wydajność mają bezpośredni wpływ na ogólną sprawność, stabilność oraz długotrwałą niezawodność przetwornicy.
1. Przegląd zasady działania przetwornicy Buck-Boost
Czteroprzełącznikowy przetwornik obniżająco-podwyższający to klasyczna topologia DC-DC łącząca cechy przetworników obniżających (Buck) i podwyższających (Boost); wywodzi się on z topologii szeregowej składającej się z przetwornika obniżającego Buck i przetwornika podwyższającego Boost, przy czym oba dzielą ten sam dławik mocy.
Cztery przełączniki na dwóch ramach mostkowych przetwornika pełnią różne zadania: przełączniki S1 i S2 na tej samej ramie mostkowej tworzą etap Buck, przy czym przełącznik górny S1 działa jako główny przełącznik sterujący o współczynniku wypełnienia D1, a S2 działa z komplementarnym współczynnikiem wypełnienia (1 - D1). Przełączniki S3 i S4 na tej samej ramie mostkowej tworzą etap Boost, przy czym przełącznik dolny S3 działa jako główny przełącznik sterujący o współczynniku wypełnienia D3, a S4 działa z komplementarnym współczynnikiem wypełnienia (1 - D3). Ogólny współczynnik wzmocnienia napięcia przetwornika wyraża się wzorem M = D1 / (1 - D3).
W przeciwieństwie do tradycyjnych konwerterów Buck-Boost z pojedynczym przełącznikiem, czteroprzełącznikowy synchroniczny konwerter Buck-Boost osiąga napięcie wyjściowe o nieodwróconej polaryzacji (takiej samej jak napięcie wejściowe) za pomocą schematu sterowania, w którym przełączniki S1 i S3 przewodzą synchronicznie po przekątnej, podczas gdy S2 i S4 zapewniają komplementarny tryb wolnobieżny. Ta topologia umożliwia płynną przebudowę pomiędzy trzema trybami pracy: Vin > Vout (tryb obniżania napięcia), Vin ≈ Vout (tryb przejściowy Buck-Boost) oraz Vin < Vout (tryb podwyższania napięcia). W związku z tym jest on szeroko stosowany w zastosowaniach o szerokim zakresie napięć, w których zakresy napięć wejściowych i wyjściowych się nakładają.

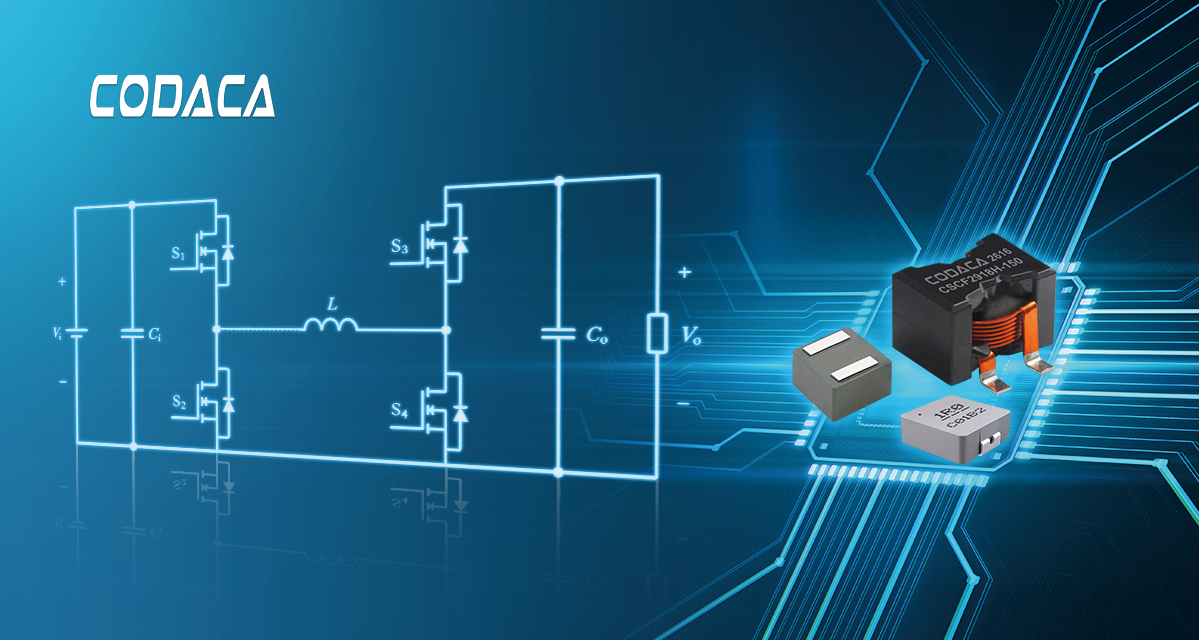

Rysunek 1: Czteroprzełącznikowy konwerter Buck-Boost; Rysunek 2: Jednotrybowy konwerter Buck-Boost
Czteroprzełącznikowy przetwornik Buck-Boost zawiera tylko jedną cewkę, ale ta cewka działa w dwóch odrębnych fazach. Gdy główny przełącznik etapu Buck (S1) jest w stanie włączenia, prąd płynie przez pętlę utworzoną przez dodatni zacisk wejściowy → S1 → cewka L → S4 → obciążenie → masa (GND). Prąd przez cewkę narasta, a energia jest magazynowana w cewce jako energia magnetyczna. Gdy przełącznik wyłącza się, prąd przez cewkę nie może zmienić się natychmiastowo, więc zgromadzona energia magnetyczna jest uwalniana. Gdy główny przełącznik etapu Boost (S3) przewodzi, powstaje pętla wolnobieżna: cewka L → obciążenie → S2 → masa (GND) → S3 → cewka L. Ta pętla zapewnia ciągłość prądu obciążenia. Ten mechanizm „ładowania i rozładowywania” stanowi podstawową zasadę działania wszystkich zasilaczy impulsowych, w których pętle ładowania i rozładowywania cewki dynamicznie naprzemiennie przełączają się w synchronizacji ze stanami przełączania przełączników górnych i dolnych.
W trybie Buck cewka jest ładowana przez ścieżkę S1-L-S2, natomiast w trybie Boost magazynuje energię przez ścieżkę S3-L-S4. Ponieważ przetwornice Buck-Boost zwykle obsługują szeroki zakres napięć wejściowych, prąd tętniący przez cewkę często znacznie się zmienia. Skoro wysoki prąd tętniący powoduje zwiększone straty mocy, zmniejszenie oporu prądu stałego (DCR) cewki oraz podniesienie częstotliwości przełączania skutecznie ograniczają te straty w warunkach dużego prądu tętniącego.
2. Wpływ cewki mocy na przetwornicę Buck-Boost
Jak wspomniano wcześniej, cewka w przetwornicy Buck-Boost podlega znacznie wyższemu obciążeniu prądowemu niż w samodzielnych topologiach Buck lub Boost. Prawidłowy dobór cewki wymaga ilościowej oceny jej wpływu w czterech kluczowych wymiarach: indukcyjności (L), prądu nasycenia (Isat), oporu prądu przemiennego/stałego (ACR/DCR) oraz częstotliwości przełączania (f), przy jednoczesnej analizie konkretnego mechanizmu działania każdego z tych parametrów na ogólną wydajność przetwornicy.
01-Indukcyjność
Wartość indukcyjności wpływa bezpośrednio na tryb pracy przetwornicy, tętnienia prądu oraz szybkość odpowiedzi dynamicznej. Większa indukcyjność powoduje mniejsze tętnienia prądu, co gładzi napięcie wyjściowe i zwiększa sprawność oraz stabilność; jednak spowalnia odpowiedź dynamiczną, uniemożliwiając szybką korektę napięcia wyjściowego podczas nagłych zmian obciążenia. Z kolei mniejsza indukcyjność przyspiesza odpowiedź dynamiczną, ale powoduje większe tętnienia prądu. To zwiększa straty w elementach mocy, pogarsza sprawność i może nawet wywołać oscylacje obwodu, zagrożone działaniem systemu. W praktycznych projektach wymagane jest zrównoważone podejście – dokładny dobór wartości indukcyjności na podstawie trybów pracy, charakterystyk obciążenia oraz wymagań dotyczących wydajności.
02-Prąd nasycenia
Gdy prąd przepływający przez dławik przekracza liniowy zakres pracy materiału rdzenia magnetycznego, gęstość strumienia magnetycznego osiąga stan nasycenia, co powoduje gwałtowny spadek indukcyjności. W konsekwencji dławik traci zdolność skutecznego magazynowania energii oraz ograniczania prądu. W przetwornicy typu Buck-Boost, ponieważ cała ścieżka mocy opiera się wyłącznie na jednym dławiku do transferu energii, nasycenie dławika bezpośrednio wywołuje niemonitorowany wzrost prądu oraz nagły skok prądu tętniącego. Powoduje to nadmierne obciążenie przewodników mocy prądem przekroczonym, co ostatecznie prowadzi do trwałego uszkodzenia urządzenia.
opor prądu przemiennego/prądu stałego (ACR/DCR) dla 3 faz
Oporność cewki składa się z oporności prądu stałego (DCR) i oporności prądu przemiennego (ACR). DCR reprezentuje wewnętrzną oporność uzwojenia w warunkach prądu stałego. Niższa wartość DCR zmniejsza rozpraszanie mocy przy przepływie prądu przez cewkę, co przyczynia się do wyższej ogólnej sprawności. ACR oznacza równoważną oporność prądu przemiennego cewki przy określonej częstotliwości przełączania i odzwierciedla łącznie efekt skórny, efekt zbliżenia oraz straty w rdzeniu uzwojenia. Wraz ze wzrostem częstotliwości wzrost ACR staje się znacznie bardziej wyraźny.
Przy doborze cewki należy nadać pierwszeństwo produktom o niskim DCR oraz cechach wysokoczęstotliwościowych dopasowanych do systemu, aby zminimalizować straty i zwiększyć sprawność przetwornicy.
04-Częstotliwość pracy
Zwiększanie częstotliwości przełączania jest skuteczną metodą zmniejszenia wymiarów elementów biernych w przetwornicy Buck-Boost, zwiększenia gęstości mocy oraz przyspieszenia szybkości odpowiedzi dynamicznej. Jednak podnoszenie częstotliwości wiąże się z wystąpieniem szeregu efektów pasożytniczych wysokiej częstotliwości. Wraz ze wzrostem częstotliwości pracy nasilają się efekty naskórkowy i zbliżeniowy w dławiku, co znacznie zwiększa opór prądu przemiennego uzwojenia i powoduje gwałtowny wzrost strat wysokoczęstotliwościowych. Jednocześnie rosną straty rdzenia wysokiej częstotliwości (straty histerezy i prądów wirowych) w materiale magnetycznym, co czyni problemy związane z zarządzaniem ciepłem oraz wzrostem temperatury znacznie bardziej wyraźnymi.
Konwertery zarządzania energią nowej generacji nie opierają się już wyłącznie na pracy o stałej częstotliwości; zamiast tego dynamicznie dostosowują częstotliwość pracy w odpowiedzi na zmiany obciążenia, aby zapewnić wysoką sprawność w całym zakresie obciążeń. Wymaga to od materiałów magnetycznych utrzymania niskich strat w całym zakresie częstotliwości — od 200 kHz do 1 MHz i wyższych — a nie tylko w pojedynczym, optymalnym punkcie częstotliwości. Dlatego projektanci powinni wybierać dławiki o doskonałych właściwościach wysokoczęstotliwościowych — np. rdzenie z proszku metalowego o niskich stratach lub materiały ferrytowe — oraz znaleźć optymalny kompromis między stratami mocy a fizycznymi rozmiarami, aby zagwarantować wysoce sprawne i stabilne działanie układu w całym zakresie częstotliwości.
3. Zalecane dławiki mocy dla konwerterów buck-boost
Jak wcześniej omawiano, w zastosowaniach wymagających dużego prądu i szerokiego zakresu pracy, takich jak przetwornice Buck-Boost z czterema przełącznikami, zastosowanie oddzielnej cewki indukcyjnej o płaskim przewodzie i wysokim prądzie zapewnia lepszą ogólną równowagę pod względem kluczowych parametrów — w tym strat DCR, strat ACR na wysokich częstotliwościach, odporności na przepięcia powodujące nasycenie oraz zajmowanej przestrzeni. Dzięki temu stanowi ona idealny wybór do poprawy ogólnej wydajności przetwornicy oraz jej długotrwałej niezawodności.
01-Kompaktowa cewka indukcyjna wysokoprądowa CSBA
Kompaktowa, wysokoprądowa seria CSBA wykorzystuje Codaca własny materiał rdzenia o niskich stratach firmy, charakteryzujący się doskonałymi cechami miękkiego nasycenia oraz niezwykle niskim oporem prądu stałego (DCR). Magnetycznie ekranowana konstrukcja zapewnia wyróżniającą się zgodność elektromagnetyczną (EMC), skutecznie tłumiąc promieniowanie zakłóceń elektromagnetycznych (EMI) o wysokiej częstotliwości. Zaprojektowana z niskim profilem, odpowiednim do montażu powierzchniowego w układach o wysokiej gęstości, seria CSBA stanowi idealny niskoprofilowy dławik zoptymalizowany pod kątem projektów obwodów z użyciem azotku galu (GaN).
Seria CSBA może być szeroko stosowana w kluczowych modułach, takich jak przetwornice DC-DC i stabilizatory przełączające w zasilaczach z azotkiem galu (GaN). W zastosowaniach takich jak zasilacze serwerów sztucznej inteligencji (AI) oraz sprzęt do odnawialnych źródeł energii jej zdolność do obsługi wysokich prądów oraz doskonała adaptacyjność do wysokich częstotliwości wspierają projekty zasilaczy o dużej gęstości mocy, zapewniając przy tym długotrwałą stabilną pracę systemu.
Kompaktowy dławik mocy o wysokim prądzie CSBA
02-Dławik mocy o nadzwyczaj wysokim prądzie CSCFA
Seria nadprądowych induktorów mocy CSCFA wykorzystuje własny, niskoubytekowy materiał rdzenia firmy Codaca, cechując się niskimi stratami mocy, wysoką sprawnością, szerokim zakresem częstotliwości roboczych oraz dużą uniwersalnością zastosowań. Dzięki konstrukcji uzwojenia z przewodu płaskiego seria CSCFA zapewnia doskonałą odprowadzanie ciepła i niski wzrost temperatury. Wyjątkowa zdolność do pracy przy stałym prądzie (DC bias) pozwala na płynne obsługiwane przejściowych szczytowych prądów o dużej wartości. Ponadto szeroki, zamknięty obwód magnetyczny skutecznie tłumi promieniowanie elektromagnetyczne oraz zakłócenia przewodzone, poprawiając zgodność elektromagnetyczną (EMC). Seria ta znajduje szerokie zastosowanie w takich dziedzinach jak odnawialne źródła energii, sterowanie przemysłowe, zasilacze wysokoprądowe oraz systemy zarządzania bateriami (BMS), rozproszone przetwornice DC-DC oraz sztuczna inteligencja.
Dławik mocy o nadzwyczaj wysokim prądzie CSCFA
03-Nadprądowy induktor mocy CPCFA
Seria wysokoprądowych induktorów mocy Super High Current Power Inductor CPCFA wykorzystuje konstrukcję uzwojenia z płaskiego przewodu, charakteryzującą się niskim impedancją, wysokim prądem nasycenia oraz niskim wzrostem temperatury. Zamknięta konstrukcja obwodu magnetycznego skutecznie tłumi promieniowanie elektromagnetyczne oraz zakłócenia przewodzone, poprawiając zgodność elektromagnetyczną (EMC). Dzięki dużej stabilności wartość indukcyjności oraz zdolność do pracy przy stałym prądzie przesunięcia (DC bias) tej serii pozostają praktycznie niezmienione mimo fluktuacji temperatury. Seria CPCFA znajduje szerokie zastosowanie w przetwornicach DC/DC, regulatorek przełączających o dużym prądzie, falownikach fotowoltaicznych (PV), automatyce przemysłowej, systemach energii odnawialnej oraz innych dziedzinach.
Nadprądowy induktor mocy CPCFA
4.Narzędzie do doboru induktorów do przetwornic DC/DC
Przy projektowaniu przetwornicy DC-DC inżynierowie często mają trudności z wybraniem odpowiedniego typu i parametrów dławika ze względu na ich dużą różnorodność. Narzędzie do doboru przetwornic DC-DC firmy Codaca znacznie poprawia skuteczność doboru. Po podaniu parametrów przetwornicy, takich jak napięcie wejściowe/wyjściowe, częstotliwość przełączania, prąd tętnień oraz topologia, narzędzie oblicza wymagany zakres indukcyjności, wyszukuje numery katalogowe urządzeń oraz udostępnia analizę porównawczą ich parametrów. Narzędzie może również zalecić odpowiednie materiały dławików dla przetwornic synchronicznych i niesynchronicznych typu step-up/step-down oraz przetwornic SEPIC.
Jako podstawowy element konwertera Buck-Boost cewka przetwornicza pełni kluczową rolę w magazynowaniu energii, jej uwalnianiu oraz tłumieniu tętnień prądu. Jej parametry mają bezpośredni wpływ na sprawność konwertera, dokładność pracy w stanie ustalonym oraz długotrwałą niezawodność. W przeciwieństwie do dedykowanych topologii buck lub boost konwerter Buck-Boost musi działać w szerokim zakresie napięć wejściowych i wyjściowych. Cewka musi jednocześnie dostosowywać się do różnych obciążeń prądowych oraz warunków tętnień zarówno w trybie buck, jak i boost, co stawia surowe wymagania wobec jej liniowości, charakterystyk nasycenia oraz strat wysokoczęstotliwościowych.
W miarę jak konwertery Buck-Boost znajdują coraz szersze zastosowanie w elektronice przenośnej, systemach zasilania pojazdów oraz systemach magazynowania energii (ESS), induktory ewoluują w kierunku wyższej gęstości mocy, wyższych częstotliwości pracy oraz większego stopnia integracji. W odpowiedzi na te trendy Codaca Electronic nieustannie poprawia charakterystyki prądu nasycenia i strat swoich produktów indukcyjnych poprzez doskonalenie składu materiałów rdzeni, optymalizację konstrukcji uzwojeń oraz udoskonalanie projektu zarządzania ciepłem. Te innowacje zapewniają solidne wsparcie dla ewolucji wydajności konwerterów Buck-Boost, umożliwiając scenariusze o szerokim zakresie napięć osiągać wyższą sprawność oraz większą stabilność w rozproszonych systemach energetycznych i w procesie elektryfikacji transportu.
