高級 humanoid ロボットは通常、40基以上の関節モーターを搭載しています。モーター数の増加により、瞬時電流サージや消費電力の増大が容易に引き起こされます。一方で、その電源管理システムは極めてコンパクトな設置空間および複雑な内部電磁環境という厳しい制約を受けています。高電流対応性、低消費電力、小型化、および強力な干渉耐性のバランスを取ることは、業界全体における製品開発および部品選定において極めて重要な課題となっています。
CODACA CSBA 直列インダクタは、高電流対応性、低損失、小型化、および磁気シールド機能といったコア優位性により、効果的な技術的ブレイクスルーを実現します。これらは高電力かつ設置空間が限られたアプリケーションに最適であり、ロボットの持続走行時間および動作安定性を大幅に向上させるとともに、humanoid ロボットの性能向上を包括的に支援します。

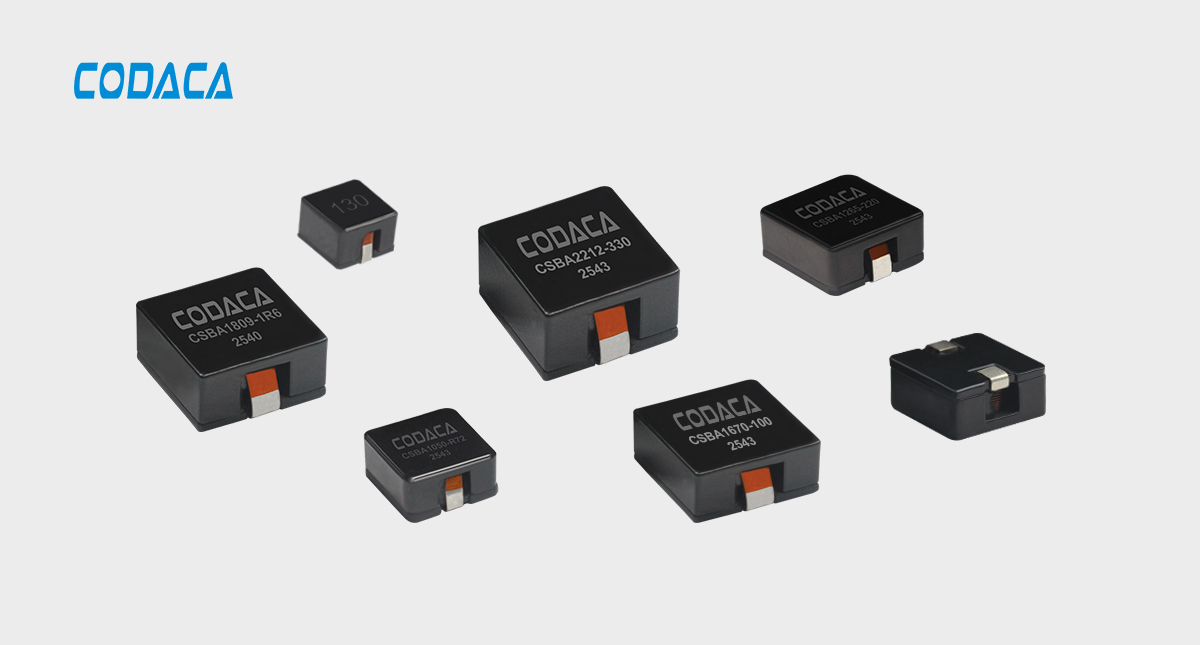

CSBAシリーズ高電流パワーインダクタは、高電流対応性、低損失、コンパクト構造、磁気シールドという4つのコア技術的強みに焦点を当てており、耐久性の向上と安定動作を包括的に支援します。
スリムでコンパクトな構造設計により、本シリーズはロボットの狭小な設置空間に正確に収まります。CODACA社が独自開発した低損失合金磁性粉芯およびフラットワイヤ巻線技術を採用し、最大500 kHzまでの高周波用途に最適化されており、優れたエネルギー効率制御を実現します。
飽和電流が最大70 Aに達するため、CSBAシリーズは動的負荷条件下におけるピーク電流の急増にも確実に耐えられます。また、磁気シールド構造により電磁放射を効果的に抑制し、ロボット内部の複雑な電磁環境においても高いEMI耐性を提供します。
さらに、極めて低い磁歪係数により低ノイズ動作を実現するとともに、ソフトサチュレーション特性によって周辺部品を保護します。信頼性と高エネルギー効率を両立させることで、CSBAシリーズはロボットのバッテリー寿命を大幅に延長します。
ヒューマノイドロボットは、多数の高エネルギー消費型コアコンポーネントを統合した極めて複雑なメカトロニクスシステムです。電力管理および信号処理における基本構成要素として、インダクタはモータードライブ、電力管理、センシング・制御という3つの必須システムに広く応用されています。その性能は、動作の安定性、運動の柔軟性、および持続可能時間の上限を直接的に決定します。
ハイエンドヒューマノイドロボットでは、通常40～50個の関節モーターが統合されています。インダクタは効率的なエネルギー蓄積および電流平滑化を実現し、各関節の滑らかで高精度な回転を保証します。これにより、関節の自由度および運動の柔軟性の上限が直接規定され、複雑な動作を流暢に実行することが可能になります。
DC-DCコンバータのコア部品として、インダクタの損失はシステム全体の電力消費およびバッテリー持続時間に直接影響を与えます。CSBAシリーズは48Vバス電圧を安定化させ、12V以下に降圧することで、AIプロセッサ、センサなど他の主要部品への電力供給要件を正確に満たします。信頼性の高い電力供給を確保するとともに、変換損失を最小限に抑え、耐久性能を向上させます。
最適化されたEMI設計により、インダクタはレーダーやカメラなどの感度の高いモジュールが内部の電磁干渉から影響を受けるのを効果的に防止します。これにより、センシング精度および制御システムの安定性が確保され、複雑な運用条件下においても正確な指令応答が可能になります。

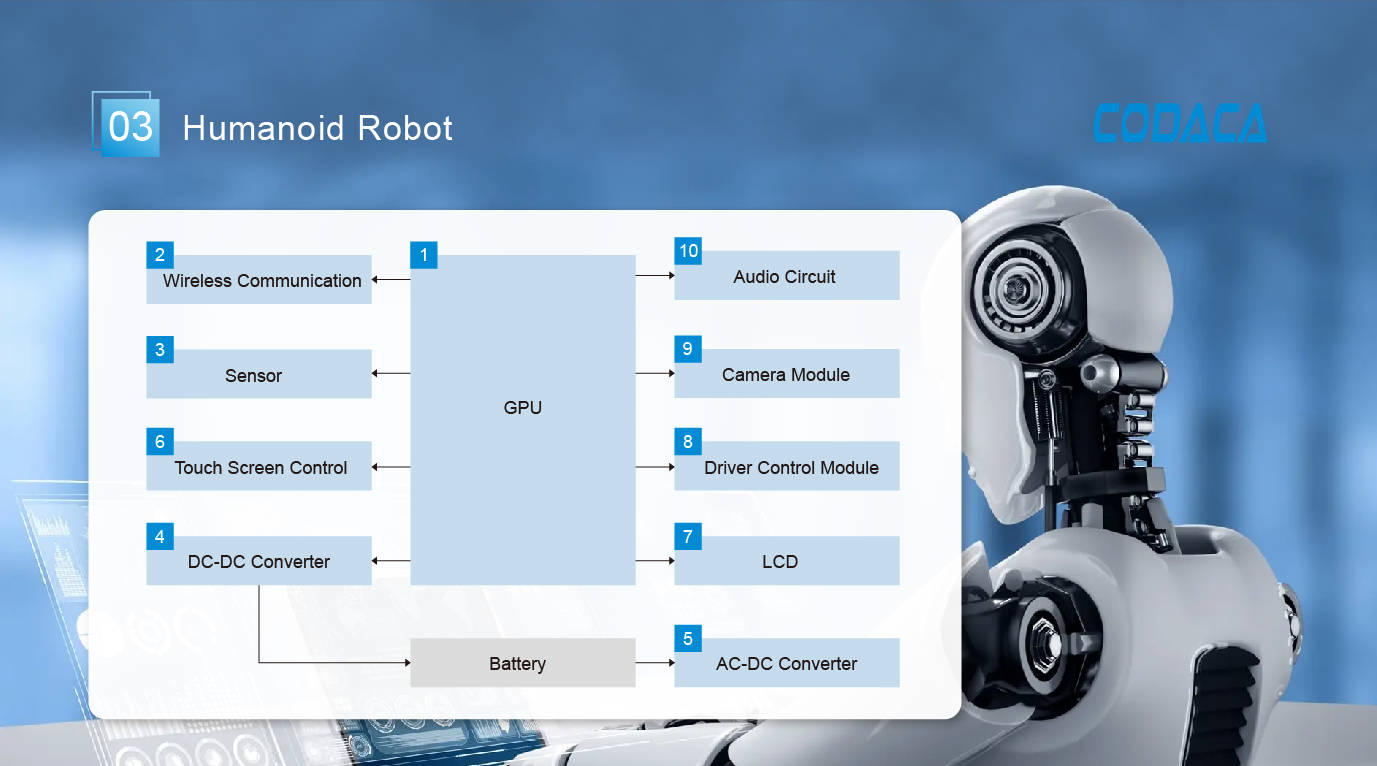

メイン 用途 ヒューマノイドロボットにおけるインダクタの役割
ヒューマノイドロボットの独自の動作特性および複雑な作業環境は、従来の電子機器と比較してインダクタに対してはるかに厳しい要求を課します。主要な選定課題は以下の5つの観点に集中しており、これらはインダクタ選定の合理性を直接左右し、最終的には全体的な性能および長期的な信頼性に影響を与えます。
1) 高飽和電流能力
起動時、走行時、荷重作業時などの動的負荷条件下では、電流が瞬時に急増することがあります。インダクタは高電流条件下においても安定した磁気特性を維持する必要があり、磁気飽和に起因するシステム障害を効果的に防止し、継続的かつ安定した動作を確保しなければなりません。
2) 高周波・低損失性能
バッテリーの持続時間は、ユーザーの操作体験と直接関係しており、部品の消費電力は動作時間に影響を与える重要な要因です。インダクタは高周波動作をサポートしつつ、極めて低いエネルギー損失を実現する必要があり、これにより電力変換効率が向上し、無駄なエネルギー損失が最小限に抑えられます。
3) 高電力密度要求
内部ロボット空間は極めて狭く、電源回路基板には高度に小型化された設計が求められます。そのため、インダクタはコンパクトなサイズと軽量構造を維持しつつ、強力な大電流対応能力を兼ね備える必要があります。「小型・高性能」の最適なバランスを実現することが求められます。
4) 優れた電磁両立性（EMC）
ヒューマノイドロボットは、高速デジタル回路、スイッチングノイズの強いモータードライバ、および高感度センサを同一システム内に統合しています。非シールド型インダクタでは磁束漏れが発生し、センサの精度や制御システムの安定性に干渉する可能性があります。電磁両立性（EMC）を確保するためには、信頼性の高い磁気シールドが不可欠です。
5) 高い機械的応力耐性
ロボットの頻繁な動作により、大きな機械的振動が発生します。インダクタは、強固な半田接合部と振動・衝撃に優れた安定した内部構造を備え、複雑な機械的応力条件下でも長期にわたる信頼性を確保する必要があります。
ヒューマノイドロボット向けのコア選定要件——大電流対応、低消費電力、小型化、および優れた干渉耐性——に対応するため、CODACAはCSBA大電流パワーインダクタシリーズを新たにリリースしました。
高電流対応、低損失、コンパクト構造、磁気シールドという4つのコア優位性を深く統合することにより、CSBAシリーズは業界における選定課題を効果的に解決します。DC-DCコンバーターやモータードライブなど、高エネルギー消費を伴うコアシステムに広く適用可能であり、ヒューマノイドロボットの性能向上に不可欠なサポートを提供します。
CSBAシリーズは現在13種類のモデルを展開しており、インダクタンス値は0.13 μHから100 μHまで幅広くカバーしています。主要なパラメータおよび基本的な性能特性は、ヒューマノイドロボットのアプリケーション要件と完全に整合しており、多様なシーンにおいて柔軟な選定が可能です。
電流性能：
飽和電流は5.30 A～70 A、温度上昇電流は3.10 A～50 Aの範囲です。本シリーズは動的負荷条件下におけるピーク電流を信頼性高く耐えられるため、磁気飽和を効果的に防止し、高電流環境下での安定動作を確保します。
構造設計
スリムでコンパクトな構造を特徴とするCSBAシリーズは、限られた実装空間内で最大の性能を発揮します。ロボット用電源管理システムの小型化ニーズに柔軟に対応するとともに、他の重要な部品の配置に十分なスペースを確保します。
広い温度適応性:
標準モデルは-55°C～+155°Cの温度範囲で動作し、選定されたモデルでは-55°C～+170°Cまで動作範囲が拡大されています。これにより、過酷な使用条件下でも信頼性の高い性能を維持し、優れた環境適応性を実現します。
高い信頼性：
CSBAシリーズは、最適化された構造設計、高強度接合プロセス、および補強されたはんだ接合構造に加え、振動に強いコア材料を採用しています。5Gを超える振動試験を通過済みであり、ロボットの頻繁な動きによって生じる複雑な機械的ストレス下でも長期的な安定性を維持します。
干渉耐性：
完全磁気シールド構造を採用したCSBAシリーズは、優れたEMI耐性を提供し、複雑な内部システム環境においても高い電磁両立性（EMC）を確保します。

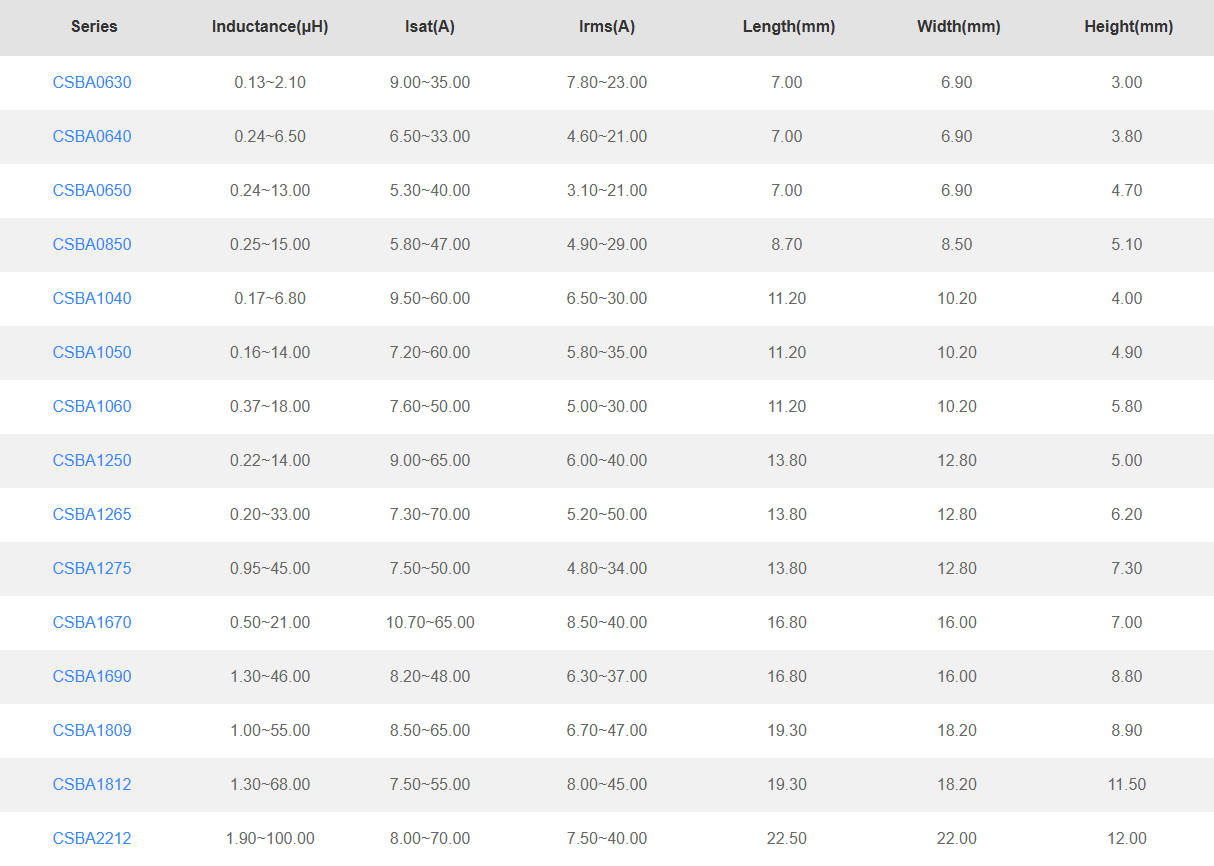

CSBAシリーズ高電流パワーインダクタ ― 主要モデルおよび仕様
CSBAシリーズのコアとなる優位性は、以下の5つの主要な観点に明確に反映されており、ヒューマノイドロボット向けインダクタ選定要件に正確に適合するとともに、人機インタラクション性能をさらに向上させます。
1) 高電力アプリケーション向けの高電流対応能力
本シリーズはフラットワイヤ巻線設計を採用しており、表皮効果によるエネルギー損失および温度上昇を効果的に低減します。高電流条件下でも長期にわたる安定動作を保証し、動的ロボット負荷によって生じるピーク電流サージにも確実に耐えられます。これにより、モータードライブなどの高電力アプリケーションに最適であり、関節の滑らかで安定した動作を実現します。
2) 耐久性向上のための超低損失
CODACA社が独自に開発した低損失磁性コア材料を採用し、高精度な製造プロセスで支えられたCSBAシリーズは、コア損失および銅損失の両方を根源から厳密に制御します。500 kHzまでの高周波用途に最適化されており、同一パッケージサイズにおける業界平均と比較して著しく低い損失を実現します。これにより、電力変換効率が大幅に向上し、エネルギー損失が最小限に抑えられ、ロボットの作動時間を効果的に延長できます。

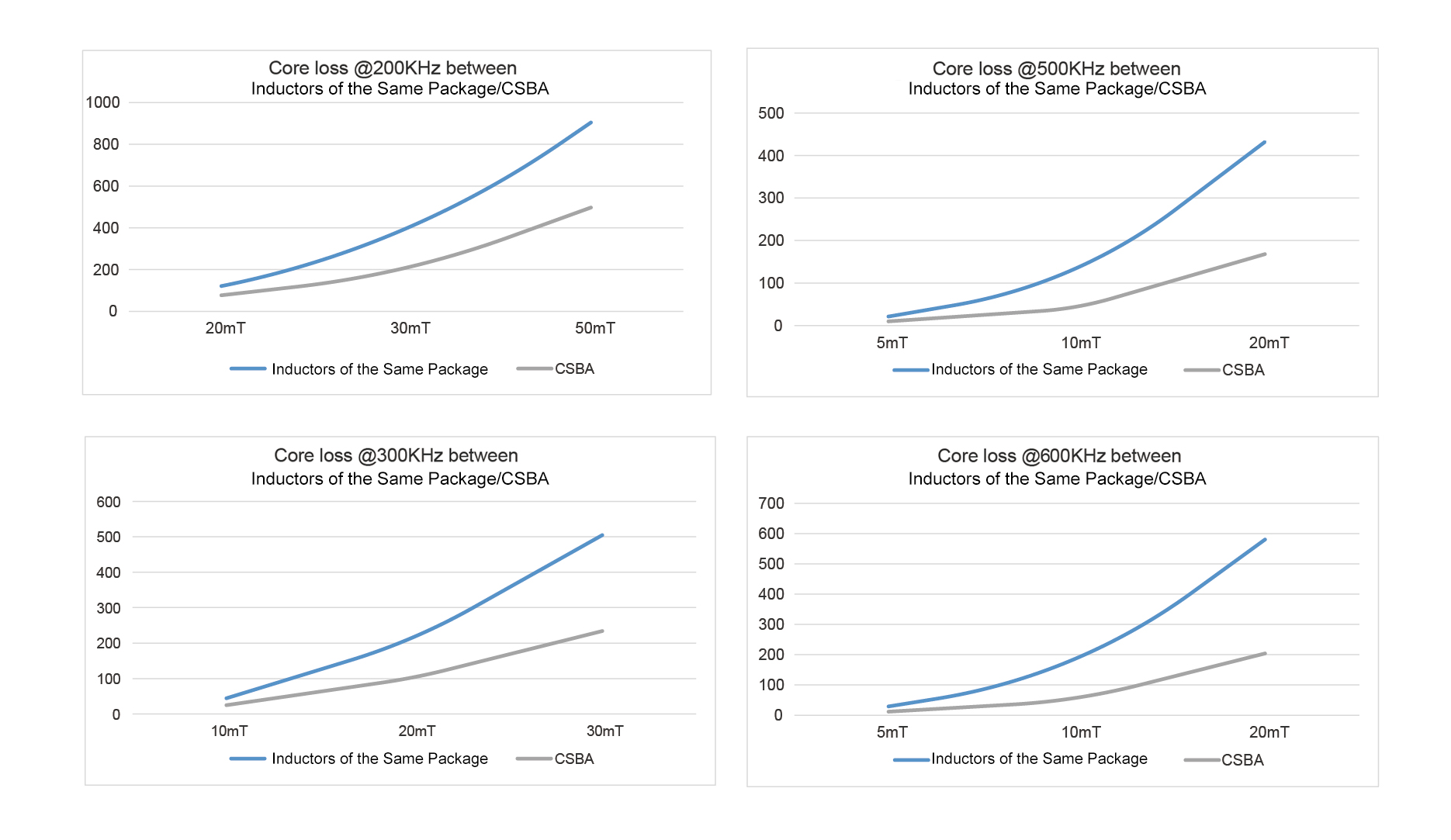

CSBAシリーズと同一パッケージサイズのインダクタとの周波数別損失比較
3) 空間制約のあるレイアウト向けコンパクト設計
スリムでコンパクトな構造設計を採用したCSBAシリーズは、「小型・高性能」というバランスを実現しています。ロボットの電源管理システムにおける小型化要件を完璧に満たし、設置スペースが限られた場所への柔軟な統合が可能であり、他の重要な部品のレイアウトに十分な余裕を確保するとともに、よりコンパクトな全体ロボット設計を支援します。
4) 全シーン対応の干渉抑制機能による安定動作
専門的な磁気シールド構造を採用することで、電磁放射を効果的に抑制し、センサーやICチップなどの感度の高いモジュールへの干渉を大幅に低減します。優れたEMI耐性を備え、ロボット内部の複雑な電磁環境にも適応し、システム全体の安定性を確実に確保します。
5) 低ノイズ動作によるユーザー体験の向上
極めて低い磁歪係数を活かしたこのインダクタは、動作中に実質的に振動ノイズを発生させません。家庭、オフィス、公共空間など、ノイズに敏感な環境への適用が可能であり、人間とロボットの相互作用体験を効果的に向上させ、応用シーンの拡大を実現します。

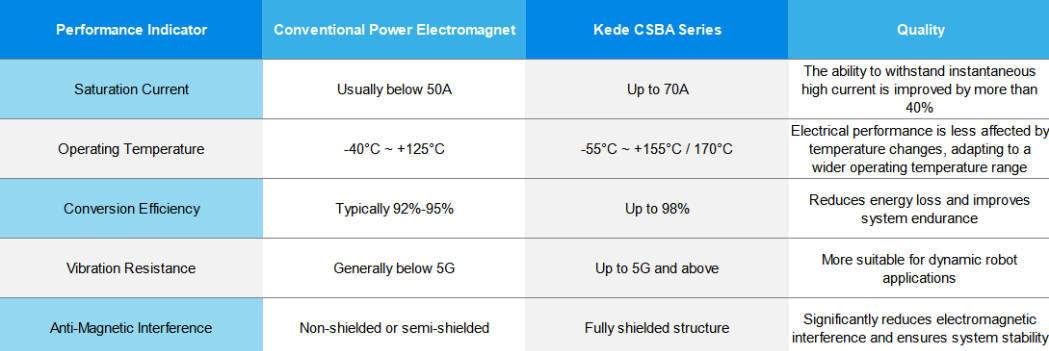

CSBAシリーズと従来型インダクタの性能差
5- エコシステム支援：CODACAがヒューマノイドロボットの量産展開を支援
ヒューマノイドロボットは、より高い性能、より長い耐久性、よりコンパクトな設計へと急速に進化しています。バッテリー駆動時間、高電力駆動能力、空間適応性、および干渉耐性の高さが、コアとなる競争優位性となっており、電子部品の総合的性能に対する要求はますます厳格化しています。CSBAシリーズ高電流パワーコイルは、電力密度、変換効率、および動作信頼性において重要な技術的ブレイクスルーを実現し、ヒューマノイドロボットの多様な応用ニーズに完全に対応します。本製品は、研究室レベルの開発から大規模量産への移行を支える基盤技術として不可欠であり、高品質な産業成長を後押しします。
磁性部品技術のリーディングサプライヤーとして、CODACAは25年にわたりインダクタの開発に特化してきました。ヒューマノイドロボット向けインダクタの要請に応えるため、CODACAは高電流インダクタ、モールドパワーチョーク、SMDパワーインダクタなど、複数のカテゴリおよびモデルを開発しました。また、顧客のニーズに応じたカスタマイズソリューションも提供しており、寸法および電気的特性の最適化を個別に実現できます。
詳細については、CODACA公式ウェブサイトをご覧いただくか、営業チームへお問い合わせください。
