2025年12月、世界をリードするICソリューションプロバイダーであるDiodes Incorporated社は、最新の広範囲入力同期DC-DC降圧リファレンスデザイン「AP6ACO5ZCW20-EVM」を発表しました。
本リファレンスデザインで使用される主なコイル（インダクタ）は、CODACA社製高電流パワーコイル（インダクタ）CSCF3218-6R8MCです。高電流対応、低コア損失、低インピーダンス、超低直流抵抗（DCR）といった優れたコア特性を備えており、多様な産業用ソリューションに対応するだけでなく、本リファレンスデザインの優れた変換効率の実現を直接支援します。
1 – ソリューション概要
AP6ACO5ZCW20-EVMは、周波数が調整可能な同期DC-DC降圧コントローラーであり、外部部品数を最小限に抑えた高度に統合された設計を特徴としています。これにより、PCBレイアウトが簡素化され、実装面積が削減されるため、分散型電源アーキテクチャに最適な選択肢となります。

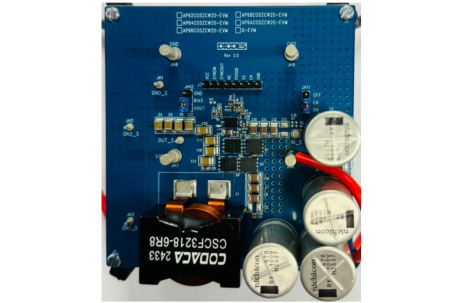

図1 AP6ACO5ZCW20-EVM リファレンスボード
図1に示すように、評価ボードはCODACA社が自社開発した高電流パワーコイル「CSCF3218-6R8MC」を、エネルギー貯蔵および変換の中心部品として採用しています。その電気的特性（高い飽和電流、低インピーダンス、低温昇）により、以下の用途に広く対応可能です：
◾ 一般用途のDC-DC電源変換
◾ 自動車用インフォテインメントシステム
◾ 通信システムおよび分散型電源システム
◾ 家庭 オーディオおよび民生用電子機器
◾ FPGA、DSP、ASICデバイス向け電源

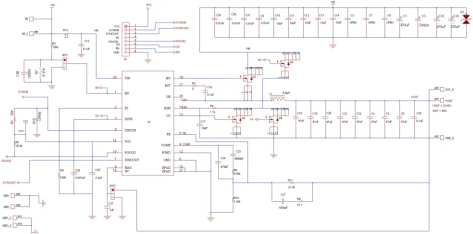

図2 同期降圧トポロジ回路図
2 – 効率試験：インダクタ性能が卓越した結果を実現
2.1 試験条件
入力電圧（Vin）：24 V – 100 V（典型的な産業用電源シナリオをカバー）
出力電圧（Vout）：12 V（一般的な産業機器の出力仕様と整合）
主インダクタ（L）：6.8 μH（CODACA CSCF3218-6R8MC、参照設計要件に正確に適合）
スイッチング周波数（Fsw）：100 kHz

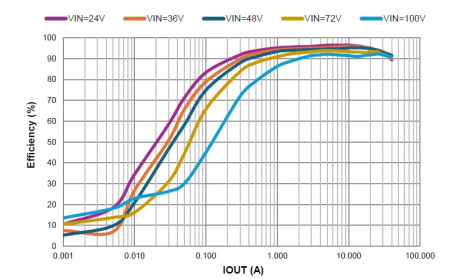

図3 変換効率曲線

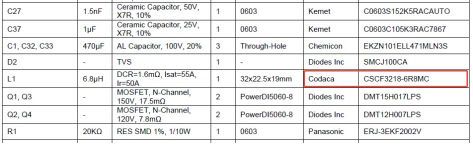

図4 部分BOMリスト
2.2 試験結果および相関分析
試験結果より、Diodes社製降圧コントローラAP6ACO5ZCW20、2個の高性能MOSFET（DMT15H017LPSおよびDMT12H007LPS）、ならびにCODACA社製インダクタCSCF3218-6R8MCを組み合わせたAP6ACO5ZCW20-EVM評価基板は、優れた変換効率を実現していることが確認されました。
小デューティ比（大きな電圧差）における高負荷条件下でも、効率は一貫して90％以上を維持し、ピーク効率は最大97％に達します。この性能は、CSCF3218-6R8MCのコア特性に直接起因しており、参照設計全体の性能を支える上でインダクタが果たす極めて重要な役割を示しています。
3 – 高性能インダクタによる産業用電源の効率向上

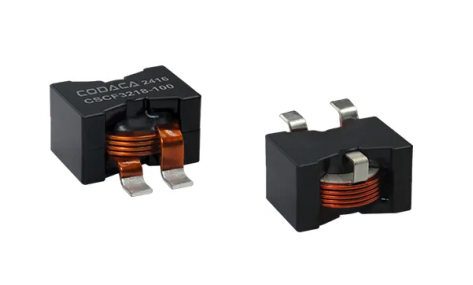

AP6ACO5ZCW20-EVM参照設計で使用される高電流パワーインダクタCSCF3218-6R8MCは、CODACA社が独自に開発した製品です。その主な特長は以下のとおりです：
3.1 主要製品特長
◾ 低コア損失：
電力変換時の磁気エネルギー損失を低減し、基準設計のピーク効率97％達成の鍵となる要素であり、産業用電力の省エネルギー要件に合致します。
◾ 超低直流抵抗：
導通損失および温度上昇を最小限に抑え、高負荷条件下でも効率を90％以上維持し、製品寿命を延長します。
◾ 効果的な磁気シールド：
電磁干渉（EMI）に対する高い耐性を提供し、複雑な産業用電磁環境下でも安定した動作を確保します。
◾ 補助端子設計：
振動耐性を向上させ、産業用システムや自動車用電子機器など厳しい要求が求められる用途にも対応可能であり、安定した効率性能を維持します。
3.2 主な電気的特性
インダクタンス：6.8 μH。基準設計に正確にマッチしており、安定した効率性能の確固たる基盤を提供します。
飽和電流：55 A；温度上昇電流：50 A。高負荷および広範囲入力条件下でも安定動作を実現し、効率の低下を防止します。

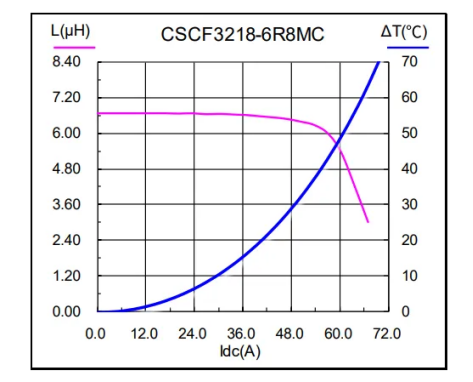

電流特性曲線
優れた熱安定性：
-40°C～+125°Cの広範囲動作温度で連続稼働可能。過酷な産業環境にも対応し、性能劣化がありません。
3.3 環境規制適合
RoHS指令、REACH規制およびハロゲンフリー環境基準に適合。輸出向けおよびハイエンド製品要件にも対応しており、顧客のコンプライアンスコスト削減に貢献します。
3.4 結論
CODACA CSCF3218シリーズ高電流パワーコイルは、コア損失が低く、超低DC抵抗および高飽和電流を特長としており、Diodes社AP6ACO5ZCW20-EVMリファレンス設計におけるメインインダクタとして最適です。ピーク効率97％を実現し、高負荷条件下でも90％を超える安定した効率を維持します。
フラットワイヤー巻線技術、効果的な磁気シールド、そして頑健な構造設計を備えた本シリーズは、高効率、優れた耐干渉性、および高信頼性といった産業用電源アプリケーションにおける主要な課題に効果的に対応し、多様な分野における高電力要件にも適合します。
CODACA社のインダクタに関する25年にわたる研究開発経験、安定した量産能力、およびカスタマイズ対応サービスを背景に、 CSCF3218 本シリーズは、このリファレンス設計に対して信頼性の高いコアサポートを提供するだけでなく、産業用電源の効率向上およびコンパクトな統合ニーズに対して、コスト効率に優れ、かつ極めて信頼性の高いインダクタソリューションを提供します。これは、CODACA社が高電流パワーインダクタ分野において有する技術力およびコア競争力を示すものです。
CSCF3218-6R8MCはすでに量産に入っており、納期は4～6週間で、顧客の量産要件を満たしています。詳細な仕様、完全な試験データ、またはサンプル評価については、CODACA公式ウェブサイトをご覧いただくか、営業チームまでお問い合わせください。
電力変換アプリケーションにおける高電流、高電力、低損失、高信頼性という設計要件を満たすため、CODACAは複数シリーズの高電流パワーコイル（インダクタ）を開発しました。これには、 CSBX , CPEX , CPCFA , CSCF および CPCF が含まれ、これらは電力電子変換ソリューションにおいて広く使用されています。
