분산형 에너지의 급속한 발전과 함께, 가정용 에너지 저장 시스템은 에너지 이용 효율을 향상시키고 전력 공급 안정성을 강화하는 데 점점 더 중요해지고 있다. 가정용 에너지 저장 시스템의 핵심 구성 요소로서, 양방향 DC-DC 컨버터는 배터리, 계통 또는 부하 사이에서 효율적이고 유연한 양방향 에너지 흐름을 구현하는 데 중요한 역할을 한다. 양방향 DC-DC 컨버터의 다양한 구성 요소 중에서 고전류 전력 인덕터는 매우 중요한 역할을 하며, 그 성능은 컨버터 전체의 효율성, 안정성 및 신뢰성에 직접적인 영향을 미친다.
1- 가정용 저장장치에서 양방향 DC-DC 컨버터의 동작 원리 개요 집 에너지 저장 시스템
양방향 DC-DC 컨버터는 서로 다른 DC 전압 레벨 간에 에너지를 전달할 수 있습니다. 충전 모드에서는 전력망 또는 태양광 발전 소스로부터 공급되는 높은 전압을 배터리 충전에 적합한 낮은 전압으로 변환하여 에너지를 저장합니다. 방전 모드에서는 배터리의 낮은 전압을 부하 요구 조건을 충족하거나 전력망에 다시 공급할 수 있는 높은 전압으로 상승시킵니다. 일반적인 Buck-Boost 형 양방향 DC-DC 컨버터를 예로 들면, Buck 강압 모드에서 전력 스위치(MOSFET)가 켜졌을 때 입력 전원이 인덕터를 통해 부하에 전력을 공급하며, 이 과정에서 인덕터 전류가 증가하고 에너지가 저장됩니다. 스위치가 꺼졌을 때는 인덕터 전류가 자유회전 다이오드(또는 동기 정류기)를 통해 계속해서 부하에 흐르며 저장된 에너지를 방출함으로써 스위치가 꺼진 기간 동안에도 부하에 지속적으로 전력을 공급하게 됩니다. Boost 승압 모드에서는 스위치가 켜졌을 때 입력 전원이 인덕터를 충전하여 에너지를 저장하고, 스위치가 꺼졌을 때 인덕터와 입력 전원이 함께 작용하여 출력 전압을 높입니다.

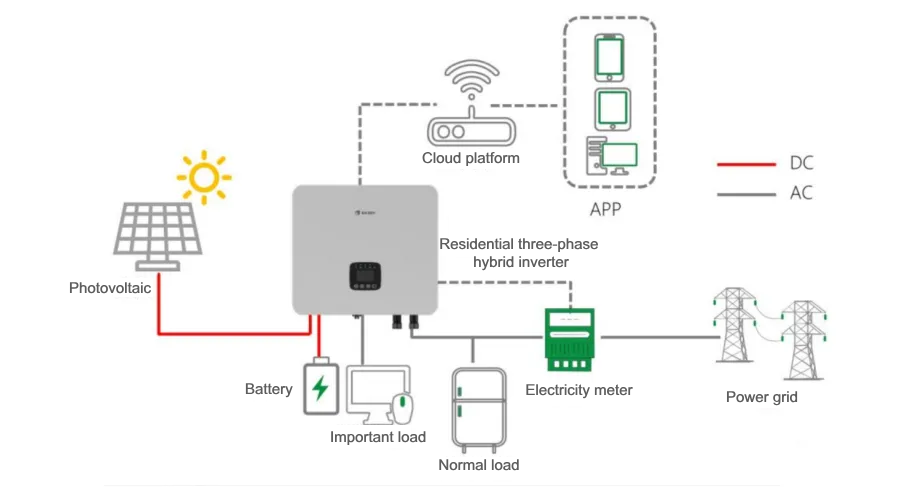

그림 1. 주거용 에너지 저장 응용 시나리오 다이어그램
2- 양방향 DC-DC 컨버터에서 파워 인덕터의 역할
파워 인덕터는 에너지 저장 및 전달을 위한 핵심 구성 요소로서 양방향 DC-DC 컨버터에서 중요한 역할을 한다. 스위칭이 켜지는 구간 동안 인덕터 전류는 서서히 증가하며, 전기 에너지가 자기 에너지로 인덕터에 저장된다. 스위치가 꺼질 때 인덕터 전류는 감소하고, 저장된 자기 에너지가 다시 전기 에너지로 변환되어 회로 내 전류의 연속성을 유지하며 전압 상승 또는 하강 변환을 달성한다. 양방향 DC-DC 컨버터의 파워 인덕터는 주로 고리플 전류 환경에서 작동하므로 상당한 손실이 발생하게 되며, 이러한 고리플 전류 조건에서 손실을 줄이기 위해서는 인덕터의 DCR을 낮추고 동작 주파수를 높이는 것이 효과적이다.
3- 파워 인덕터가 양방향 DC-DC 컨버터에 미치는 영향
3.1 인덕턴스 값
유도 리액턴스 값은 컨버터의 전압 변환 비율, 전류 리플 및 동적 응답 속도에 직접적인 영향을 미친다. 유도 리액턴스 값이 클 경우 전류 리플이 작아져 출력 전압을 보다 안정적으로 만들 수 있으며, 이는 컨버터의 효율성과 안정성 향상에 도움이 된다. 그러나 부하가 변화할 때 출력 전압을 신속하게 조정하지 못하는 등 컨버터의 동적 응답 속도가 느려질 수 있다. 유도 리액턴스 값이 너무 작을 경우 동적 응답은 빠르지만 전류 리플이 커져 전력 소자 손실이 증가하고 컨버터의 효율이 저하되며, 심지어 회로 진동을 유발하여 시스템의 정상 작동에 영향을 줄 수 있다. 실용적인 설계에서는 컨버터의 운전 방식, 부하 특성 및 성능 요구 사항을 종합적으로 고려하여 유도 리액턴스 값을 정확하게 선정해야 한다.
3.2 포화 전류
인덕터를 통과하는 전류가 너무 크면 코어의 자속 밀도가 포화 값에 도달하게 되고, 인덕터는 자기 포화 상태에 들어가며 인덕턴스 값이 급격히 감소한다. 양방향 DC-DC 컨버터에서 인덕터의 자기 포화는 전류의 제어 불능, 리플의 현저한 증가, 과전류로 인한 전력 스위칭 소자 손상 등의 문제를 일으켜 컨버터의 정상 작동에 심각한 영향을 미칠 수 있다. 자기 포화를 방지하기 위해서는 컨버터의 최대 작동 전류 조건 하에서 인덕터가 포화되지 않도록 코어 소재와 크기를 합리적으로 설계해야 한다. 동시에 에어 갭을 증가시키는 방법을 적용하여 인덕터의 선형 작동 범위를 넓히고 컨버터의 신뢰성을 향상시킬 수 있다. Codaca 고전류 자기 분말 코어 인덕터의 여러 시리즈를 독자적으로 개발하였으며, 특허를 획득한 자기 분말 코어를 사용하여 인덕터의 포화 특성을 향상시켰습니다.
3.3 직류 저항 (DCR)
직류 저항(DCR)은 직류 조건에서 인덕터 코일이 가지는 내부 저항을 의미합니다. DCR이 낮을수록 전류 흐름 시 발생하는 전력 손실이 줄어들어 전체 효율을 향상시킵니다.
선택 시 도통 손실을 줄이고 컨버터 효율을 높이기 위해 낮은 DCR 특성을 가진 제품을 우선적으로 고려해야 합니다.
3.4 작동 주파수
양방향 DC-DC 컨버터의 스위칭 주파수를 높이면 인덕터 및 캐패시터와 같은 수동 부품의 크기를 줄일 수 있어 컨버터의 전력 밀도와 동적 응답 속도를 향상시킬 수 있다. 그러나 인덕터가 고주파에서 작동할 경우 기생 파라미터의 영향이 강화되며, 피부 효과 및 근접 효과로 인해 인덕터 손실이 크게 증가하게 된다. 기존의 자성 재료는 이러한 요구 조건을 충족하지 못할 수 있으며, 코어 손실로 인한 발열 문제를 더욱 악화시킬 수 있다. 따라서 고주파 응용 분야에 적합한 인덕터 제품을 선정하는 것은 시스템의 안정적인 작동을 보장하기 위한 중요한 단계이다.
3.5 작동 온도
가정용 에너지 저장 시스템은 복잡한 환경에서 작동하므로, 전력 인덕터는 뛰어난 물리적 특성과 환경 적응성을 가져야 한다. 인덕터의 크기와 무게는 가정용 에너지 저장 장비의 소형화 설계 요구 사항을 충족해야 한다. 고온 및 습도와 같은 열악한 환경에서도 인덕터는 안정적인 성능을 유지해야 하며, 코어 소재는 온도와 습도의 영향을 덜 받고 우수한 방열 성능과 더불어 습기, 곰팡이, 부식에 대한 저항성을 갖추어야 한다. 선택 시에는 고온 동작이 가능하고 낮은 온도 및 직류 편향 특성을 지닌 인덕터를 선호하는 것이 좋으며, 예를 들어 고전류 페라이트 코어 제품이 있다.
4- 가정용 에너지 저장 양방향 DC-DC 컨버터를 위한 Codaca의 솔루션
Codaca는 독자적인 연구 개발과 기술 혁신을 통해 주거용 양방향 DC-DC 컨버터에 적용 가능한 다양한 맞춤형 인덕터 솔루션을 제공하며, 녹색 및 저탄소 발전에 기여하고 있습니다. CODACA는 고전류 전력 인덕터의 여러 모델을 출시하여 이 응용 분야에서 인덕터가 요구하는 고품질 성능을 만족시키기 위해 다양한 전기적 특성과 패키지 설계를 제공합니다. 특히 Codaca가 자체 개발한 자성 분말 코어를 적용한 고전류 전력 인덕터는 포화 전류가 높고 손실이 낮으며, 변환 효율과 작동 온도가 높아 주거용 양방향 DC-DC 컨버터 시스템이 요구하는 고작동 전류, 저손실, 고파워 밀도 조건을 충족합니다.

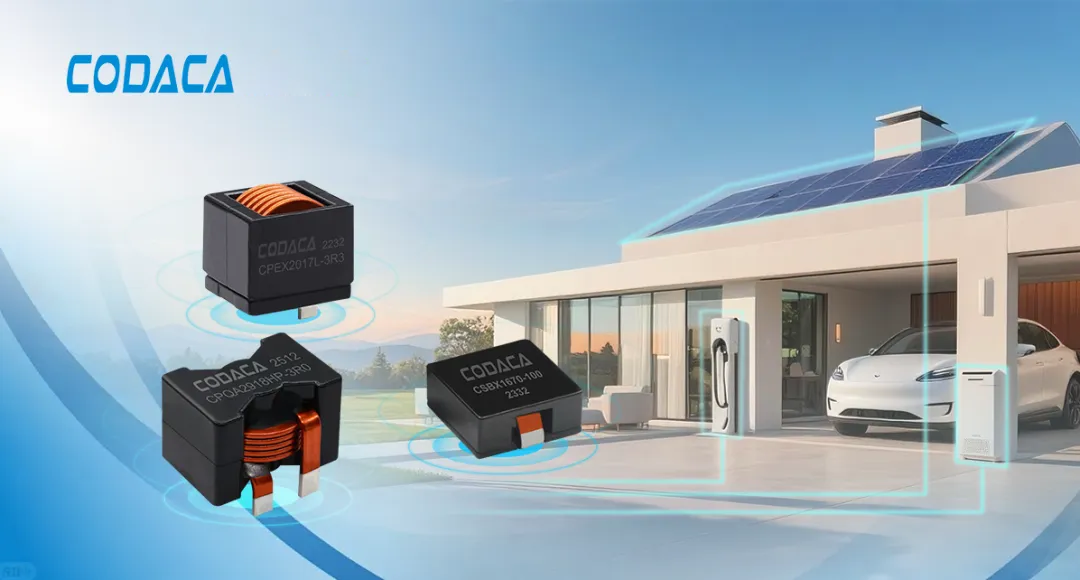

그림 2. Codaca 고전류 인덕터
주거용 양방향 DC-DC 컨버터의 핵심 구성 요소로서, 파워 인덕터는 에너지 저장 및 변환과 전류 리플 억제에 있어 대체 불가능한 역할을 한다. 그 성능은 컨버터의 효율성, 안정성 및 신뢰성에 직접적인 영향을 미친다. 주거용 에너지 저장 기술의 지속적인 발전에 따라 파워 인덕터에 대한 성능 요구 사양은 점점 더 까다로워지고 있으며, 높은 전력 밀도, 고주파 동작, 통합화가 주요 개발 트렌드로 부상하고 있다. 이러한 과제에 대응하기 위해 코다카 일렉트로닉스는 자기 코어 소재 개발 및 구조 설계 최적화 등 다양한 분야에서 심도 있는 연구를 수행하며, 파워 인덕터의 성능을 지속적으로 향상시켜 주거용 양방향 DC-DC 컨버터의 성능 개선과 기술 혁신에 든든한 지원을 제공하고 있다. 이는 분산형 에너지 분야에서 가정용 에너지 저장 시스템의 보다 광범위하고 효율적인 적용을 촉진하는 데 기여한다.
