서론: CODACA의 산업용 및 자동차용 인덕터는 외형상 유사해 보일 수 있으나, 핵심 사양, 인증, 성능 측면에서 상당한 차이가 있습니다. 본 분석에서는 명명 규칙, 품질 시스템, 시험 표준, 성능 기준 및 설계 선택지 등 주요 차이점을 설명하여 핵심 애플리케이션에 적합한 부품 선정을 위한 가이드를 제공합니다.
1. 제품 명명 규칙
1.1 자동차용 등급 인덕터:
◾ 자동차 전자기기의 엄격한 신뢰성 요구사항을 충족하도록 설계됨.
◾ 모델 접두사: "V" (차량을 의미함).
◾ 주요 시리즈: 몰드형 파워 초크 (VSAB , VSHB , VSHB-T , VSEB-H ), 고전류 파워 인덕터 (VSRU ), 스탠 인덕터 (VRKL0740 ).
1.2 산업용 등급 인덕터:
◾ 주요 적용 분야: 산업용 전원 장치, 제어 시스템, 신재생 에너지, 통신.
◾ 식별 규칙: "자동차용 등급(Automotive-Grade)"으로 명시적으로 표기되지 않은 모든 CODACA 인덕터는 이 범주에 속함.
2. 품질 관리 및 문서화
자동차용 등급 부품은 개발, 테스트, 제조, 소재 전반에 걸쳐 엄격한 관리가 요구되며, 광범위한 문서화가 필요합니다.
2.1 산업용 등급 문서화:
◾ 데이터시트 승인 양식
◾ 국가 표준 신뢰성 시험 보고서(7종)
◾ 규제 준수 문서: RoHS, REACH, 할로겐 프리
◾ FMD/MSDS
2.2 자동차용 등급 추가 요구사항:
◾ APQP (고급 제품 품질 기획)
◾ AEC-Q200 준수 (필수)
◾ 전용 생산 라인
◾ IATF 16949 인증
◾ VDA 6.3 프로세스 감사 (독일 자동차)
◾ PPAP 제출 (레벨 3 제공)
◾ IMDS/CAMDS 물질 보고
◾ 핵심 공정 능력 (CPK) ≥ 1.67
3. AEC-Q200 시험: 자동차 업계 기준
3.1 적용 범위: 스트레스 테스트(전기, 기계 충격, 진동, 온도 사이클링, 습도, 납땜성)에서 신뢰성을 검증합니다.
3.2 CODACA 자동차용 인덕터:
◾ 등급 0(최고 등급) 인증 획득
◾ 작동 온도: -55°C ~ +165°C (표준 등급 0을 초과)
3.3 CNAS 실험실 역량: CODACA는 자체 내부에서 AEC-Q200 테스트를 수행합니다.
3.4 AEC-Q200 적용 산업용 등급: 일부 산업용 시리즈(예: 특정 변종)가 Grade 1(-55°C ~ +155°C) 테스트를 통과하여 혹독한 환경에서도 사용 가능합니다.
◾ 비고: 시스템적 요구사항, 생산 관리 및 문서화의 차이로 인해 자동차 등급 기준과는 다름

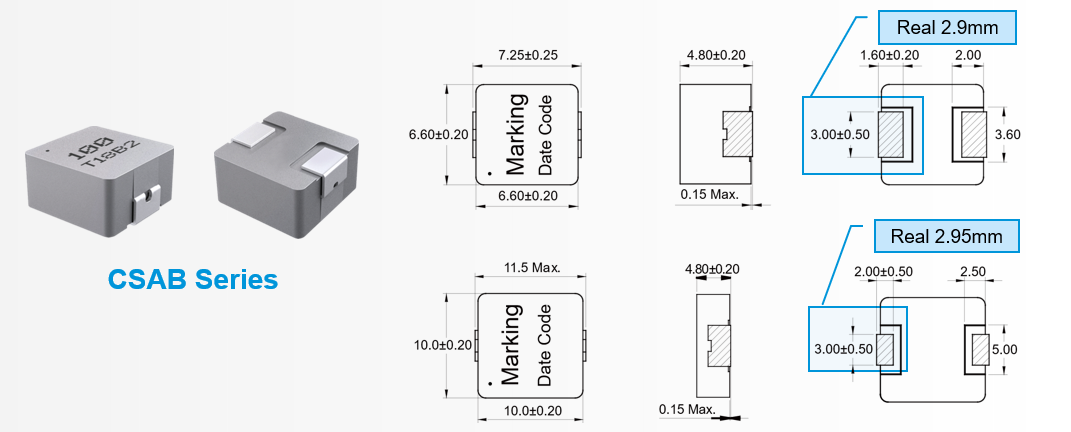

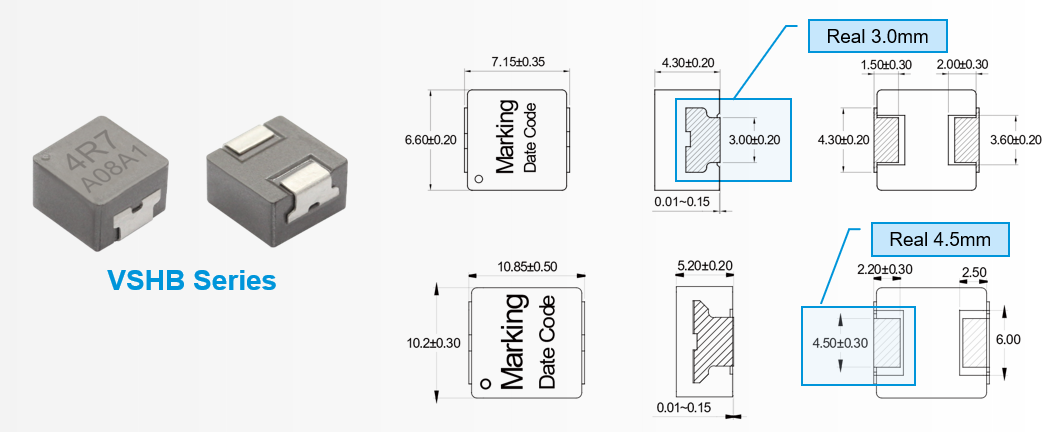

4. 성능 비교: CSAB(산업용) 대 VSHB(자동차용) 몰드 인덕터
| 특징 | CSAB (산업용) | VSHB (자동차용) | 자동차 분야 강점 |
|---|---|---|---|
| 단자 | 좁은 설계 | 넓은 설계 | ↑ 기계적 견고성 |
| 진동 저항 | ≥ 5G (기본 AEC-Q200 규격 충족) | ≥ 10G | ↑ 진동 저항성 |
| 코어 재료 | 저손실 합금 분말 | 저손실 합금 분말 | — |
| 성형 공정 | 냉압 | 저압 열간 가압 |
↑ 코어 밀도 및 내전압 ↑ ↓ 코일 변형/균열 ↓ |
| 직류 저항 (DCR)/전류 | 표준 설계 |
높은 투자율 → 감는 수 감소/두꺼운 선재 → ↓ DCR / ↑ 정격 전류 |
↑ 전기 효율 |
| 최대 주파수 | 800 kHz | 1000 kHz | ↑ 고주파 적합성 |
| 온도 범위 | -40°C ~ +125°C (AEC-Q200 Grade 1) | -55°C ~ +165°C (AEC-Q200 Grade 0) | ↑ 열 저항성 |
| 권선/용접 | 내부-외부 권선; 레이저 용접(일부) | 외부-외부 권선; 100% 저항 용접 | ↓ 단락 위험 감소 ↑ 신뢰성 증가 |
| 표시 | 잉크 인쇄(바래질 수 있음) | 레이저 각인 | ↑ 영구성 및 추적 가능성 |
5. 결론: 극한의 신뢰성을 위해 설계됨
5.1 자동차용 인덕터는 극한의 작동 환경(온도 변화, 진동, 내구성)에 대해 뛰어난 내구성을 요구하며, 이에 따라 다음과 같은 요소가 필수적입니다:
◾ 강력한 품질 관리 (IATF 16949, APQP, PPAP)
◾ 엄격한 공정 관리 (CPK ≥ 1.67, VDA 6.3)
◾ 우수한 부품 수준 성능 (AEC-Q200 Grade 0)
5.2 CODACA의 핵심 역량:
◾ 24년 이상의 인덕터 설계 경험
◾ IATF 16949 인증 생산
◾ CNAS 인증 내부 시험 랩 (AEC-Q200 검증)
◾ APQP 기반 개발 및 엄격한 협력사 검증
◾ 산업용/자동차용 애플리케이션을 위한 맞춤 설계 솔루션
◾ 업계 최고 수준의 품질 및 신뢰성 기준
