2025년 2월, Codaca 인피니언의 최신 오디오 증폭기 레퍼런스 디자인 REF_MA5302BTLSPS_400W에 디지털 증폭기용 인덕터인 CPD2315-100M이 출시되었습니다. 이 레퍼런스 디자인은 출력 필터링에 코다카(Codaca)의 CPD2315-100M을 채택하여 높은 오디오 품질, 낮은 잡음, 높은 효율을 제공합니다. 스마트 스피커, 액티브 라우드스피커, 악기 증폭기, 차량용 오디오 증폭기, 스마트 스피커 설계 및 오디오 시스템 솔루션에 적합합니다.
1. 솔루션 개요
REF_MA5302BTLSPS_400W는 최소한의 부품 수, 단일 전원 공급 장치 작동, 고성능, 그리고 견고한 설계를 특징으로 하는 단일 채널 BTL 클래스 D 오디오 전력 증폭기로, 오디오 시스템에 채널당 최대 400W(4Ω, 53V)의 전력을 제공합니다. 이 레퍼런스 디자인은 MA5302M IC를 단일 전원 공급 장치에 통합하는 방법을 보여주고, 인피니언 클래스 D IC에 최적화된 PCB 레이아웃을 보여줍니다. 또한, 사용 편의성을 위해 필요한 모든 내부 전력 관리 기능을 제공합니다.
그림 1은 높은 포화 전류, 낮은 DCR, 낮은 온도 상승으로 알려진 Codaca가 자체 개발 및 제작한 고전류 디지털 오디오 증폭기 인덕터 CPD2315-100M을 통합한 Infineon 디지털 증폭기 평가 보드 REF_MA5302BTLSPS_400W를 보여줍니다.

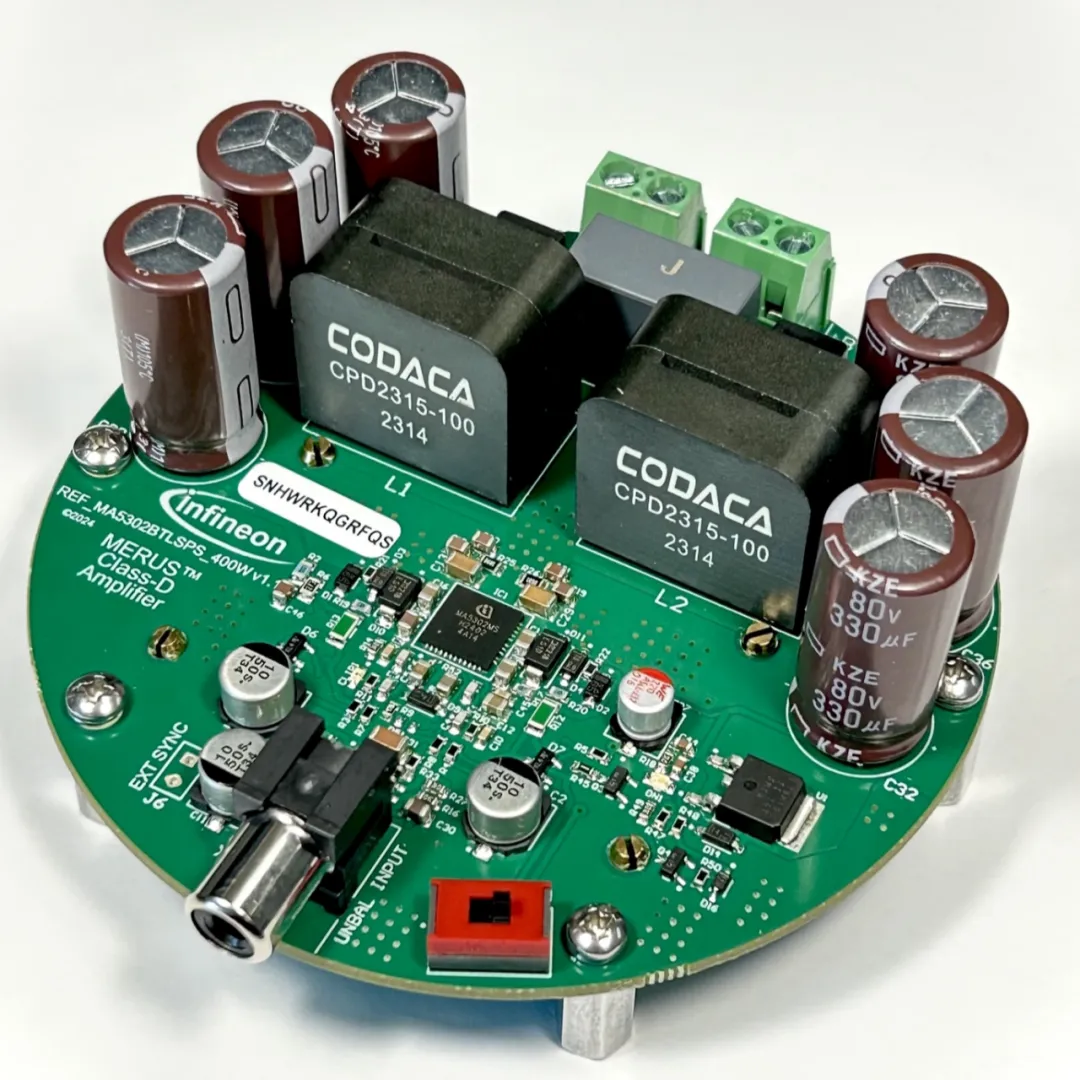

그림 1 인피니언 디지털 증폭기 평가 보드 REF_MA5302BTLSPS_400W
(이미지 및 정보 출처: 인피니언 웹사이트)

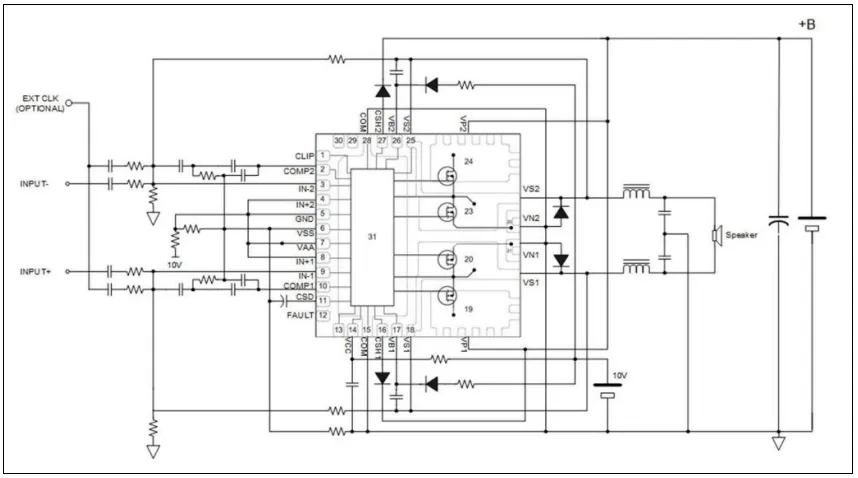

그림 2 단일 전원 공급 장치 BTL 증폭기 회로도
2. 오디오 테스트
2.1 테스트 조건:
VBUS: 53V
입력 신호: 1kHz
부하 임피던스: 4Ω
FPWM: 400kHz

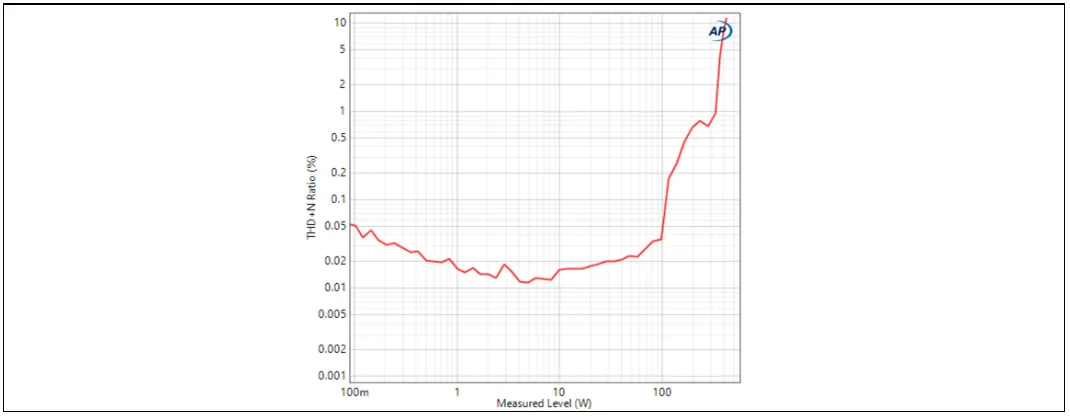

(그림 3 4Ω 부하를 사용한 전력 대 THD+N 테스트)

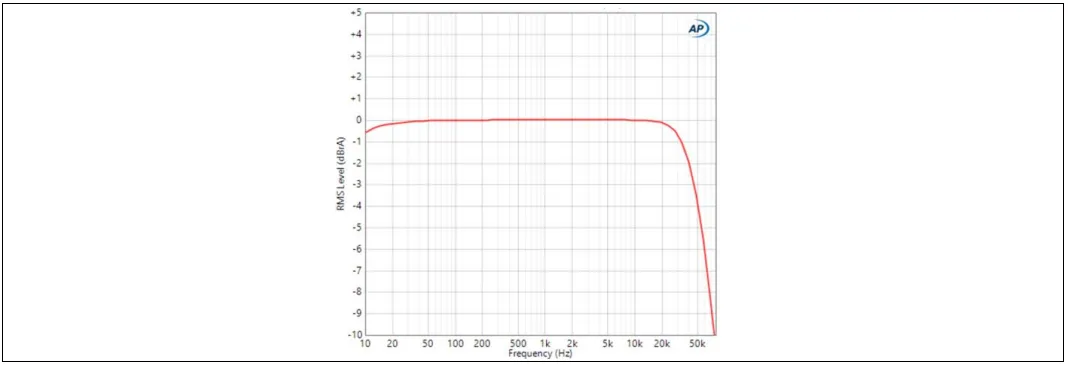

(그림 4 4Ω 부하를 사용한 주파수 응답 테스트)

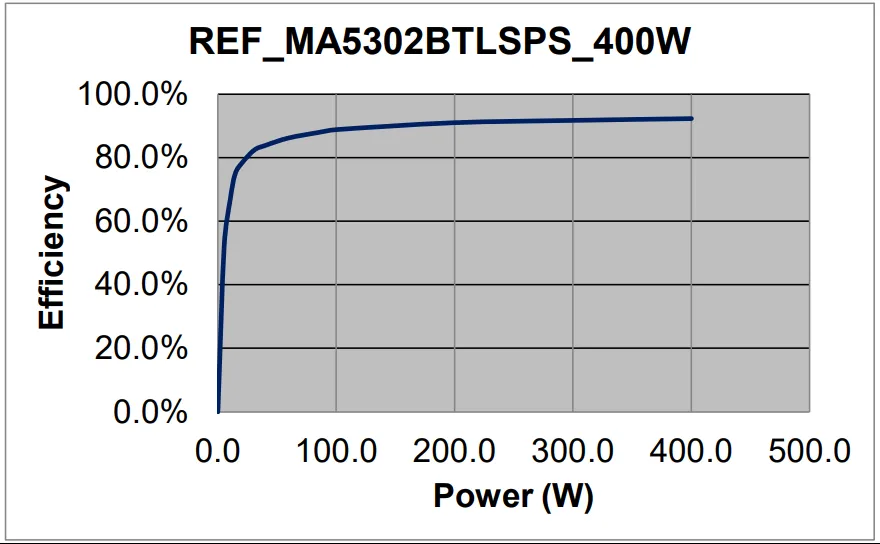

(그림 5 REF_MA5302BTLSPS 스테레오 테스트(4Ω 부하, VBUS = 53V)

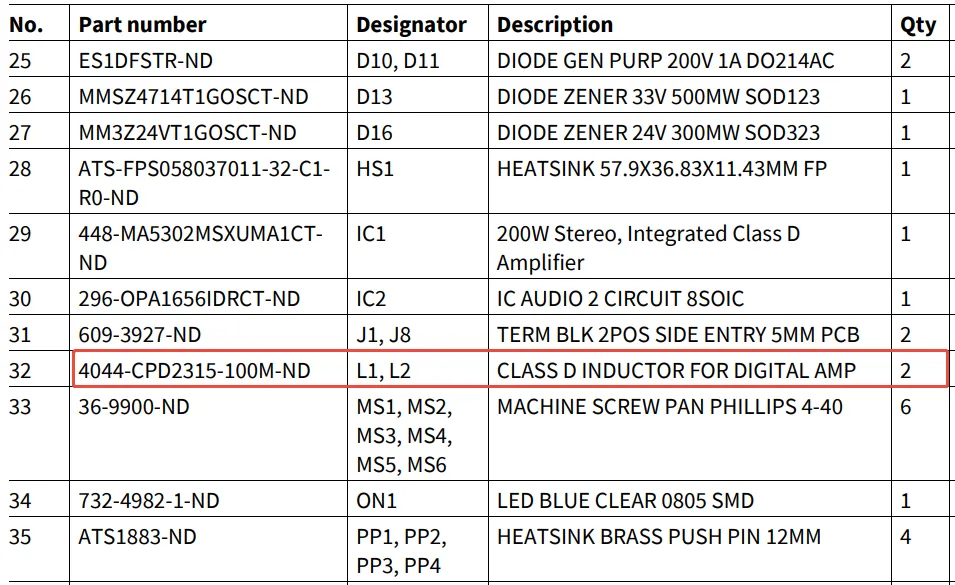

(그림 6 REF_MA5302BTLSPS_400W의 일부 BOM 목록
2.2 테스트 결과:
오디오 성능 테스트 결과, 고급 IC 칩, 전원 솔루션, 적절한 인덕터 선택을 통해 디지털 오디오 증폭기가 탁월한 오디오 성능을 발휘하는 것으로 나타났습니다. THD+N ≤ 0.05%(100W, 1kHz), 주파수 응답: 20Hz – 20kHz, 400W 출력 전력에서 효율 ≥ 90%로 고충실도 오디오 성능, 높은 효율, 높은 출력 전력을 제공합니다.
3. 고성능 인덕터로 디지털 앰프 음질 향상
Infineon의 REF_MA5302BTLSPS_400W에 선택된 디지털 오디오 증폭기 인덕터 CPD2315-100M은 Codaca가 독자적으로 개발한 제품입니다.
Codaca는 전력 인덕터 개발 분야에서 24년의 전문성을 바탕으로, 다양한 산업 분야의 글로벌 고객을 대상으로 높은 신뢰성의 인덕터 솔루션과 맞춤형 서비스를 제공하는 선도적인 자기 부품 공급업체입니다.
디지털 오디오 증폭기의 설계 요건인 소형, 고전력, 저왜곡, 고신뢰성을 충족하기 위해 Codaca는 CPD, CSD, CPE, CSAD, VSAD, VSAD-T, VPD 등 다양한 디지털 오디오 증폭기 인덕터 시리즈를 개발했습니다. 이 시리즈는 자동차 오디오, 프로페셔널 스테이지 오디오 시스템, 홈시어터 설계에 널리 사용되고 있습니다. 특히 CPD 시리즈는 Infineon의 여러 디지털 오디오 증폭기 레퍼런스 디자인에 적용되고 있습니다.

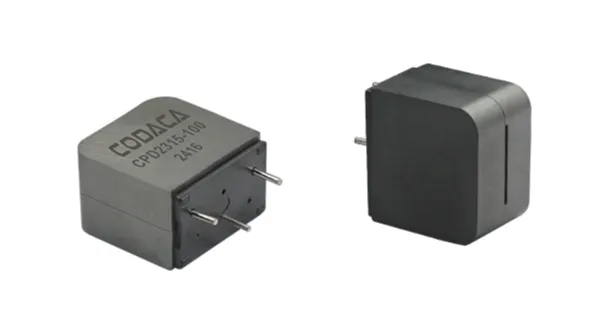

(그림 7 Codaca CPD2315-100M 디지털 오디오 증폭기 인덕터)
3.1 제품 특징
이 레퍼런스 디자인에 선택된 CPD2315-100M은 다음과 같은 기술적 이점을 제공합니다.
◾ 다양한 환경 온도에서 전기적 성능에 미치는 영향을 최소화하는 넓은 온도 범위와 고주파 자기 코어 소재를 사용하여 낮은 손실과 높은 효율을 보장합니다.
◾ 뛰어난 주파수 응답과 전류 선형성으로 오디오 신호의 비선형 왜곡을 효과적으로 줄이거나 제거합니다.
◾ 탁월한 음질 출력을 위한 초고속 신호 전송 기능.
◾ 강력한 전자파 간섭(EMI) 억제 기능으로 탁월한 차폐 성능을 발휘하여 앰프 성능에 대한 외부 간섭을 최소화합니다.
◾ 소형, 고효율 애플리케이션 솔루션에 적합한 컴팩트한 패키지 디자인입니다.
3.2 전기적 특성
CPD2315-100M은 10μH의 인덕턴스 값, 39A의 포화 전류, 14A의 온도 상승 전류를 제공합니다. 뛰어난 열 안정성으로 -40°C ~ +125°C의 온도 범위에서 안정적으로 작동합니다.

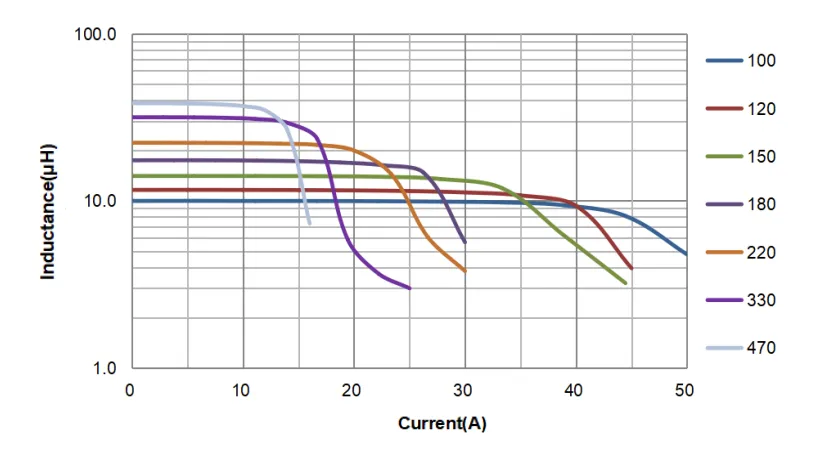

(CPD2315 포화 전류 곡선)

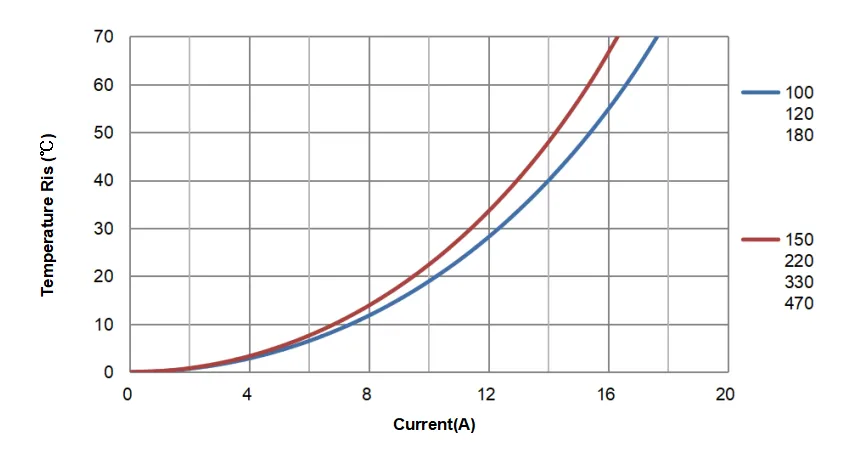

(CPD2315 온도 상승 전류 곡선)
4. 운영 환경
온도 범위: -40°C ~ +125°C(코일 자체 가열 포함).
5. 환경 준수
RoHS, REACH 및 할로겐 프리 요구 사항을 준수합니다.
6. 생산 현황
대량 생산 가능, 리드타임: 6~8주.
자세한 정보나 샘플을 요청하려면 Codaca 공식 웹사이트를 방문하거나 당사 영업팀에 문의하세요.
참고 자료:
MERUS™ 400W 단일 전원 공급 오디오 증폭기 REF_MA5302BTLSPS_400W
