ການອະທິບາຍການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານຂັ້ນສູງຂອງຕົວຄວບຄຸມເຂດ Domain Controller Level 1: ການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານແລະການຄິດໄລ່

ການພັດທະນາຢ່າງໄວວາຂອງອຸດສະຫະກຳພາຫະນະພະລັງງານໃໝ່ໄດ້ຂັບເຄື່ອນການຂະຫຍາຍໂຕຢ່າງກ້າວໄກຂອງຫາຍລາຍການຜະລິດ, ຄວາມສະຫຼາດຂອງລົດ, ການຂັບຂີ່ອັດຕະໂນມັດໄດ້ກາຍເປັນຄວາມສາມາດແຂ່ງຂັນທີ່ສຳຄັນທີ່ສຸດຂອງທິດທາງພາຫະນະພະລັງງານໃໝ່, ສູ່ການປະສົມປະສານສູນກາງແບບເຊື່ອຖືໄດ້ສູງ ແລະ ຕົວຄວບຄຸມໂດເມນໄດ້ນຳເອົາໂອກາດ ແລະ ຄວາມທ້າທາຍໃໝ່, ໂດຍສະເພາະສຳລັບຄວາມເຊື່ອຖືໄດ້ຂອງພະລັງງານ DC-DC, ຄວາມໜາແໜ້ນຂອງພະລັງງານສູງ, EMC ຂອງພະລັງງານສະວິດຊິງ, ປະສິດທິພາບສູງ, ລາຄາຖືກຕ້ອງໄດ້ນຳເອົາໂອກາດ ແລະ ຄວາມທ້າທາຍໃໝ່.

Qualcomm ເປັນຜູ້ສະໜອງຕົວຄວບຄຸມພາກສ່ວນ cockpit ທີ່ສະຫຼາດ, SA8155 ແລະ SA8295 ມີຕຳແໜ່ງທີ່ສຳຄັນ, ສະຖານີຈ່າຍໄຟຟ້າຂັ້ນ 1 (ໄຟຟ້າທີ່ປ່ຽນຈາກແຫຼ່ງເຂົ້າຂັ້ນ 1) ຂອງຊິບຄວບຄຸມສູນກາງ SOC, ແຮງດັນໄຟຟ້າຊົ່ວຄາວ, ແຮງດັນໄຟຟ້າໃນການດຳເນີນງານຢ່າງສະຖຽນ, ປະສິດທິພາບໃນການດຳເນີນງານຢູ່ເຄື່ອງສຳຮອງ, ຕົ້ນທຶນ, ຄວາມຂັດແຍ້ງລະຫວ່າງການອອກແບບ EMC ຂອງເຄື່ອງແປງໄຟຟ້າໄດ້ກາຍເປັນຄວາມທ້າທາຍອັນໃຫຍ່ຫຼວງຕໍ່ການອອກແບບພະລັງງານ BUCK. ວິທີແກ້ໄຂແລະຄວາມສົມດຸນຂອງຄວາມຂັດແຍ້ງເຫຼົ່ານີ້ແມ່ນທິດທາງດ້ານເຕັກໂນໂລຊີຂອງສະຖາປັດຕະຍະກຳເຄື່ອງແປງໄຟຟ້າ, ຊິບໄຟຟ້າ, inductor, Mosfet, capacitor.

ບົດຄວາມນີ້ປະສົມປະສານການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານໃນລະດັບຄວບຄຸມສູນກາງຂອງລົດຍົນ (100-300%) ທີ່ມີການປ່ຽນແປງຢ່າງໃຫຍ່ຫຼວງ, ເພື່ອຄົ້ນຫາການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານ DC-DC, ລວມທັງແຜນການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານ, ການເລືອກຕົວເກັບໄຟຟ້າ, ຕົວເກັບໄຟຟ້າຄອນເດັນເຊີແລະວິທີການອອກແບບອື່ນໆ; ພິຈາລະນາເຖິງປະລິມານ, ຕົ້ນທຶນ, ປະສິດທິພາບ, ຄວາມທ້າທາຍດ້ານການປະຕິບັດໃນການອອກແບບທີ່ເປັນໄປໄດ້.

ບົດຄວາມນີ້ໄດ້ຄົ້ນຄວ້າແລະປະຕິບັດການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານ BUCK ທີ່ໃຊ້ເຄື່ອງຄວບຄຸມພາກສ່ວນ Qualcomm SA8295 ເປັນຕົວຢ່າງ.

ຊຸດບົດຄວາມນີ້ປະກອບມີສາມບົດ (ຈະຖືກປັບປຸງຕໍ່ເນື່ອງໃນອະນາຄົດ):

01- ການຖອດລະຫັດການອອກແບບໄຟຟ້າຂັ້ນ 1 ຂອງຕົວຄວບຄຸມພາກສ່ວນຍານພາຫະນະ Qualcomm: ການອອກແບບແລະການຄິດໄລ່ແຫຼ່ງໄຟຟ້າ (ບົດນີ້)

02- ການອະທິບາຍກ່ຽວກັບການອອກແບບລະດັບພະລັງງານຂັ້ນຕອນທີ 1 ສຳລັບ Qualcomm Automotive Domain Controller: ການອອກແບບແຜນຜັງວົງຈອນ (Schematic Design) ແລະ ການອອກແບບ PCB

03- ການວິເຄາະກ່ຽວກັບການອອກແບບລະດັບພະລັງງານຂັ້ນຕອນທີ 1 ສຳລັບ Qualcomm Automotive Domain Controller: ການວັດແທກການທົດສອບປະສິດທິພາບ

1- ເປົ້າໝາຍ ແລະ ຄວາມຫຍຸ້ງຍາກໃນການອອກແບບ

1.1 SA8295 Transient Current Requirements

ຕາຕະລາງ 1: SA8295 Power Supply Design Requirements

1.2 ຄວາມຕ້ອງການກະແສໄຟຟ້າຢູ່ສະຖານະ Standby ຂອງ SA8295

ການບໍລິໂພກພະລັງງານຢູ່ສະຖານະ standby ສຳລັບ Qualcomm SOC 3.3V ຢູ່ໃນຂອບເຂດ 4-7.5mA (ລວມທັງການບໍລິໂພກພະລັງງານຂອງໜ່ວຍຄວາມຈຳໃນການ refresh ຕົນເອງ), ສະໜັບສະໜູນການຕື່ນ wake-up ໃນສະຖານະ standby.

ຄວາມຕ້ອງການກະແສໄຟຟ້າທັງໝົດຂອງລົດໃນສ່ວນຄອມພິວເຕີຄວບຄຸມສູນກາງ (Cockpit domain controller) ຢູ່ໃນຂອບເຂດ 7-10mA (13.5V), module 4G/5G ກິນພະລັງງານ 4-5mA, ກະແສໄຟຟ້າຂອງ Qualcomm SA8295 ຢູ່ລະດັບ 13.5V ເທົ່າກັບ 3mA (40mW) ພາຍໃນ.

1.3 ສາມຄວາມຫຍຸ້ງຍາກ

1.3.1 ຄວາມຫຍຸ້ງຍາກຂອງການອອກແບບກະແສໄຟຟ້າຜົນຜະລິດຂອງ Qualcomm Domain Control SA8295 Switching Power Supply ສຳລັບຄວາມຫຍຸ້ງຍາກ 1:

ກະແສໄຟຟ້າຊົ່ວຄາວໃຫຍ່, 3.3V, 18 ອັມເປີ (0.1ms), 0.1ms ສຳລັບການສະຫຼັບພະລັງງານ DC-DC ໄດ້ຖືກຈັດເຂົ້າໃນການສົ່ງອອກທີ່ຄົງທີ່ໃນໄລຍະຍາວ, ຕ້ອງການອອກແບບພະລັງງານ Buck ຕາມການຜົນຜະລິດຄົງທີ່ຂອງ 18 ອັມເປີ

1.3.2 Qualcomm ພູມິໄຟຟ້າ SA8295 ການສະຫຼັບກັນໄຟຟ້າກະແສສູງແລະການປ່ຽນແປງຢ່າງໄວວາ 2:

ກະແສໄຟຟ້າຕໍ່ເນື່ອງຂອງ SA8295 ພູມິຄວບຄຸມຢູ່ໃນ 5-9 ອັມເປີ, ຊຶ່ງຈະເຮັດໃຫ້ການສະຫຼັບພະລັງງານຂອງຂດລວດ (ຂະໜາດຂອງຂດລວດແລະກະແສໄຟຟ້າແປຜັນກັນກັບຂະໜາດຂອງການເລືອກກະແສໄຟຟ້າຕໍ່ເນື່ອງທີ່ໃຊ້ງານໄດ້ຫຼາຍກ່ວາ 300% ຂອງຄວາມແຕກຕ່າງດ້ານປະລິມານ, ລາຄາຕົ້ນທຶນ, ຄວາມຖີ່ມີຄວາມຂັດແຍ້ງຫຼາຍຂຶ້ນ.

1.3.3 Qualcomm ພູມິຄວບຄຸມ SA8295 ການສະຫຼັບພະລັງງານໄຟຟ້ານ້ອຍແລະປະສິດທິພາບ 3:

ການບໍລິໂພກພະລັງງານໃນເວລາຢຸດເຊົາການເຮັດວຽກ, ຕ້ອງການ 13.5V 3mA ປະສິດທິພາບການບໍລິໂພກ 70%, ຊຶ່ງເປັນໂຄງສ້າງຕົວຄວບຄຸມພະລັງງານ, ການອອກແບບການເລືອກຂດລວດຍັງເປັນສິ່ງທ້າທາຍທີ່ໃຫຍ່ຫຼວງ.

ແບບນີ້ອີງໃສ່ການອອກແບບ SA8295 ອຸປະກອນຈ່າຍພະລັງງານ Buck ທີ່ມີຄວາມຫຍຸ້ງຍາກຫຼາຍທີ່ສຸດເພື່ອຄົ້ນຫາບັນຫາຫຼັກຂອງເຕັກໂນໂລຊີອຸປະກອນຈ່າຍພະລັງງານສະຫຼັບ ແລະ ແກ້ໄຂບັນຫາ DC-DC.

2- ການປຽບທຽບການເລືອກແຜນການ

2.1 ຄວາມຕ້ອງການດ້ານວິຊາການຂອງ Qualcomm SA8295 domain control power supply

ດັ່ງທີ່ສະແດງໃນຕາຕະລາງ 2:

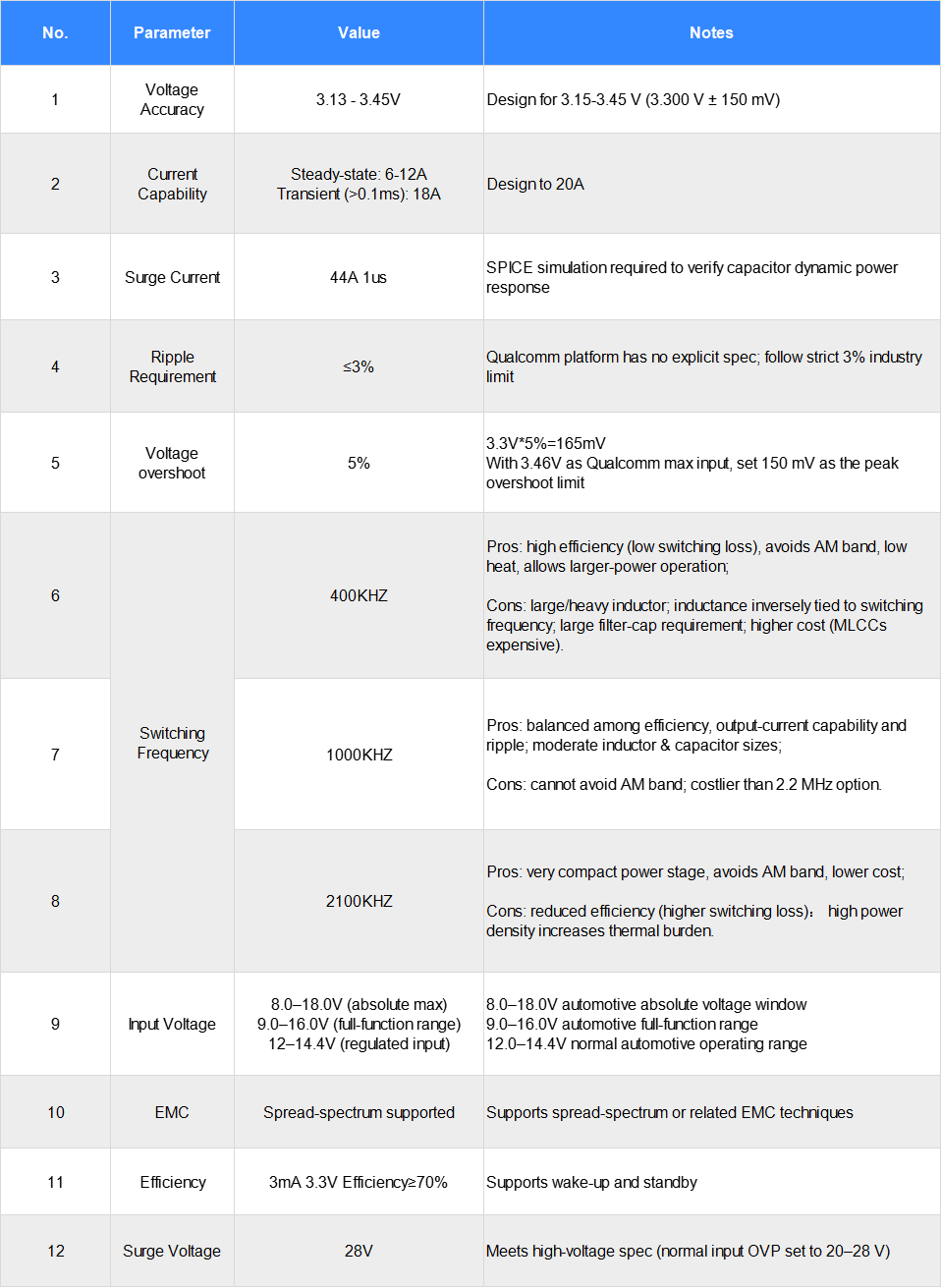

ຕາຕະລາງ 2: ຂໍ້ກຳນົດດ້ານການອອກແບບອຸປະກອນຈ່າຍພະລັງງານ Qualcomm SA8295

2.2 ການອອກແບບແຜນການ ແລະ ຂໍ້ມູນດ້ານວິຊາການ

MPQ2918, MPQ2930, LM25141-Q1, MAX20098, LTC7803 ແລະ LM25149-Q1 ສາມາດຕອບສະໜອງຄວາມຕ້ອງການດ້ານການອອກແບບໄດ້. ໃນການອອກແບບນີ້, LM25149-Q1 ໄດ້ຖືກເລືອກເປັນແຜນການອອກແບບອຸປະກອນຈ່າຍພະລັງງານຂັ້ນຕົ້ນຂອງ domain controller central brain.

2.2.1 ທີ່ຢູ່ເວັບໄຊທ໌ຢາກກົດຂອງ LM25149-Q1:

https://www.ti.com.cn/product/cn/LM25149-Q1?keyMatch=LM25149-Q1

ຕາຕະລາງ 3: ການອ້າງອີງການອອກແບບ LM25149-Q1

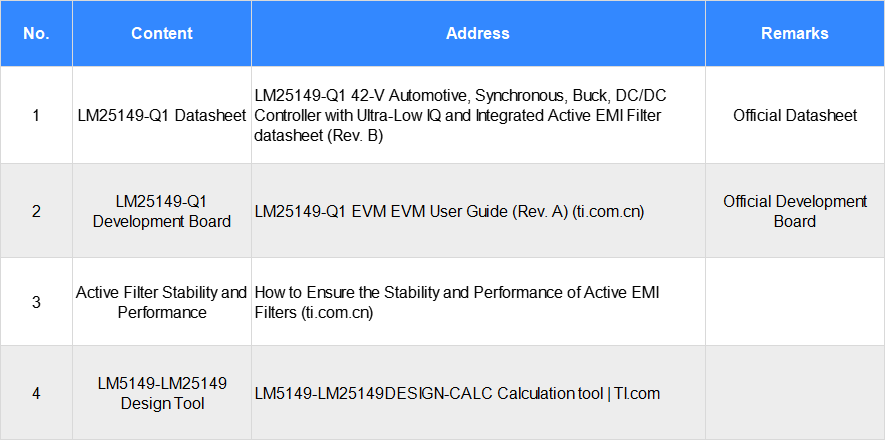

2.2.2 LM25149-Q1 Datasheet:

LM25149-Q1 42-V ອຸປະກອນໄຟຟ້າຍານພາຫະນະ, Synchronous, Buck, DC/DC Controller ດ້ວຍ Ultra-Low IQ ແລະ Integrated Active EMI Filter ເອກະສານຂໍ້ມູນ (Rev. B)

2.2.3 ແຜງພັດທະນາ LM25149-Q1:

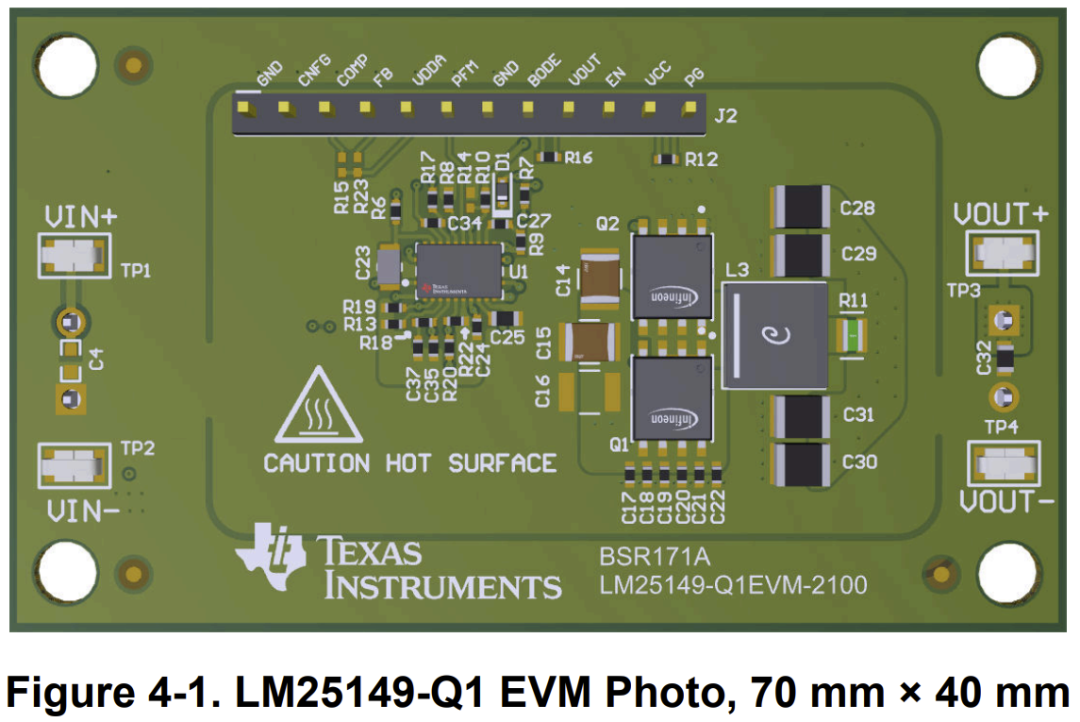

ຄູ່ມືຜູ້ໃຊ້ງານ EVM LM25149-Q1 (Rev. A) (ti.com.cn)

2.2.4 ຄວາມສະຖຽນລະພາບຂອງຕົວກັ່ນແບບ active ແລະ ປະສິດທິພາບ:

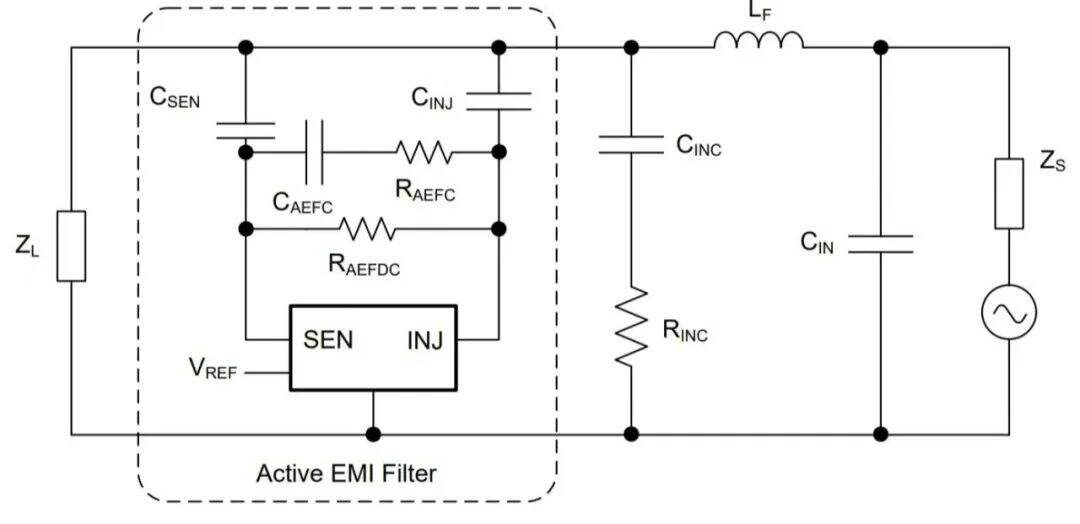

ວິທີການຮັບປະກັນຄວາມສະຖຽນລະພາບ ແລະ ປະສິດທິພາບຂອງຕົວກັ່ນ EMI Active (ti.com.cn)

2.2.5 LM5149-LM25149 ເຄື່ອງມືການອອກແບບ :

ເຄື່ອງມືຄິດໄລ່ LM5149-LM25149DESIGN-CALC | TI.com

3- ອອກແບບແຫຼ່ງຈ່າຍພະລັງງານ Synchronous BUCK ແລະ ການຄິດໄລ່

3.1 ຂໍ້ກຳນົດຕົ້ນຕໍ ແລະ ພາລາມິເຕີອອກແບບຂອງ LM25149

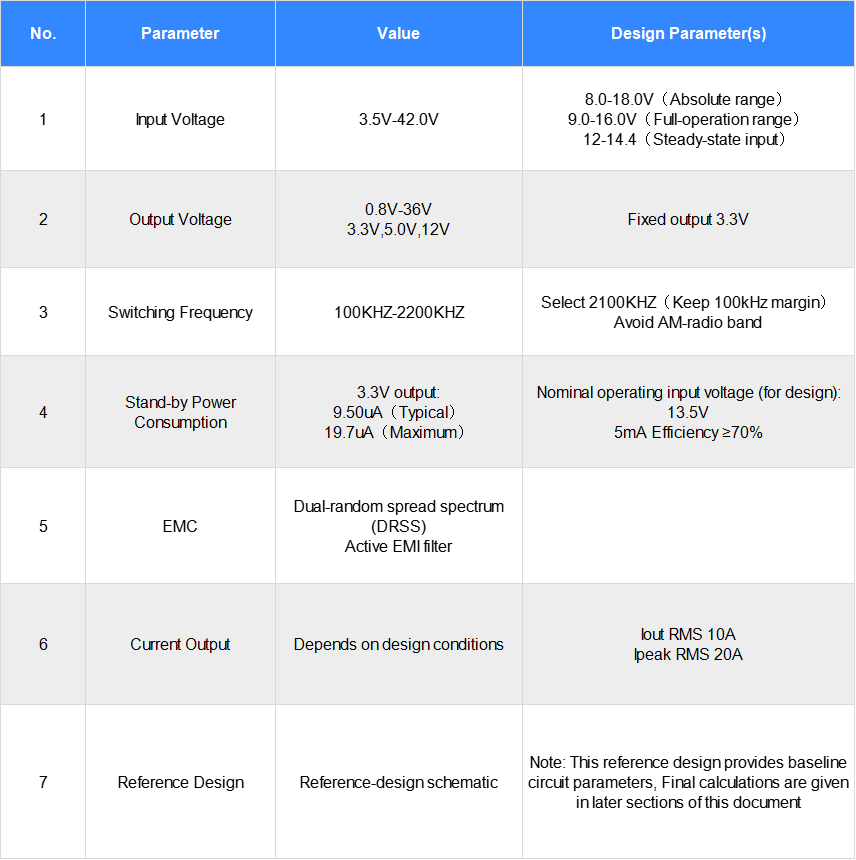

ຕາຕະລາງ 4: ຂໍ້ກຳນົດການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານ Qualcomm SA8295

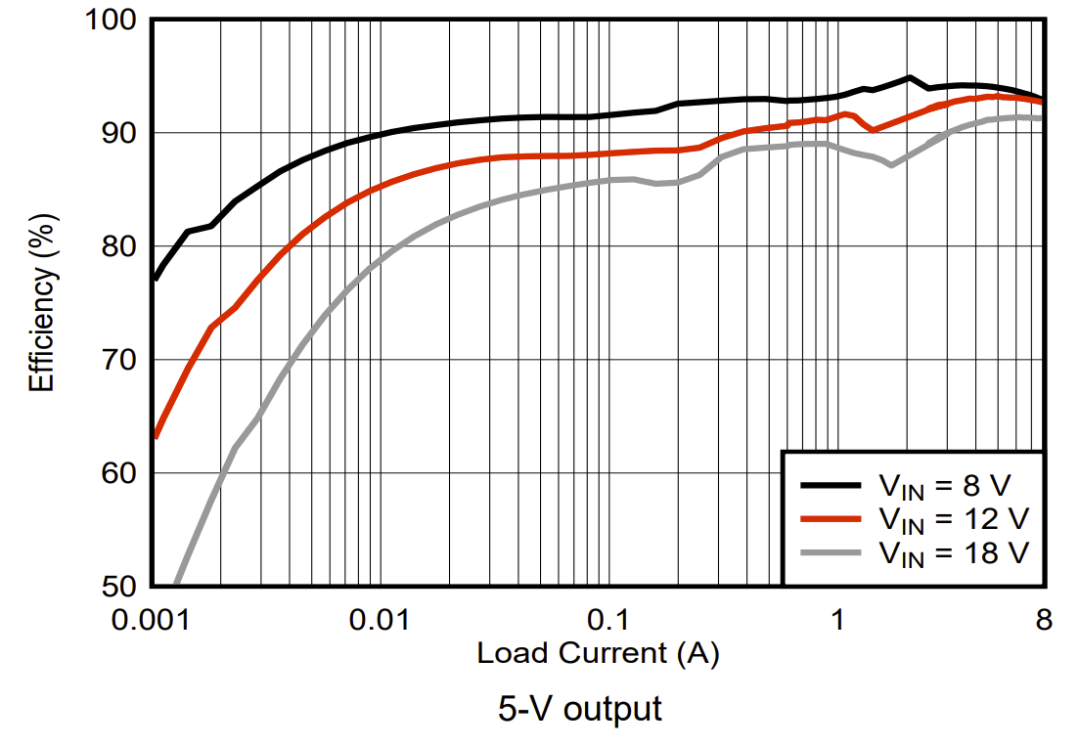

ປະສິດທິພາບ

ຕົວກອງ EMI ການເຄື່ອນໄຫວ

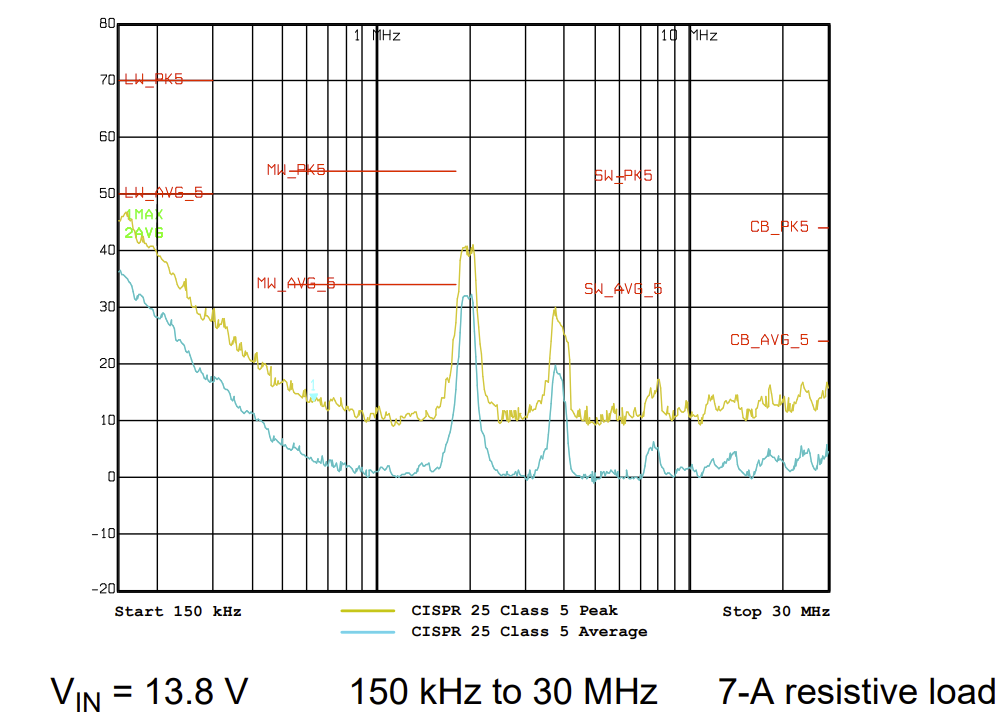

ການທົດສອບ EMI

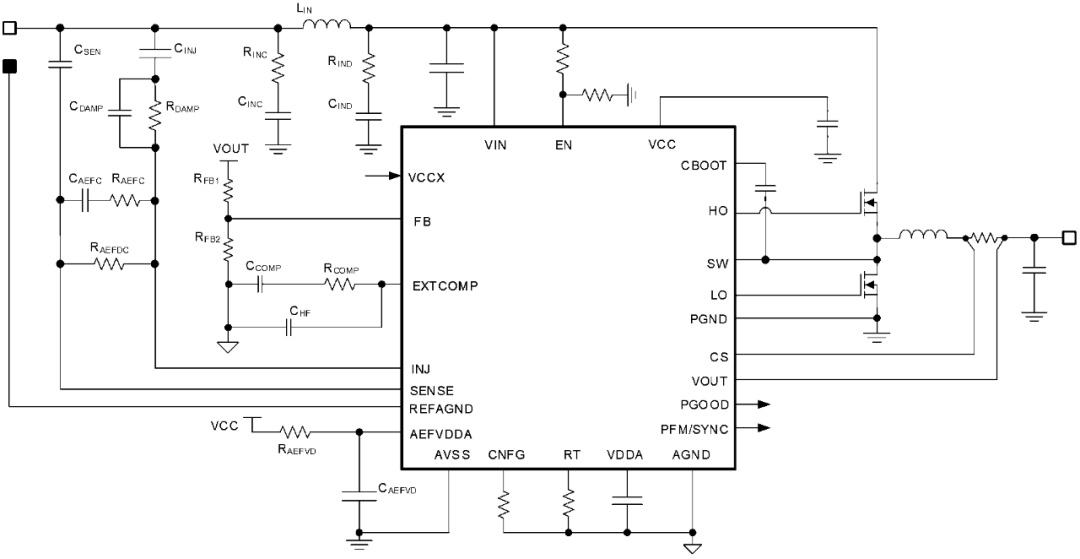

ແຜນຜັງອອກແບບອ້າງອີງ

ກະດານປະເມີນຜົນແກ້ໄຂອອກແບບອ້າງອີງ

3.2 LM25149 ການຄິດໄລ່ເລືອກອິນດັກໂຕຣ Inductor

3.2.1 ສູດຄິດໄລ່ພະລັງງານ BUCK ສົມທົບ:

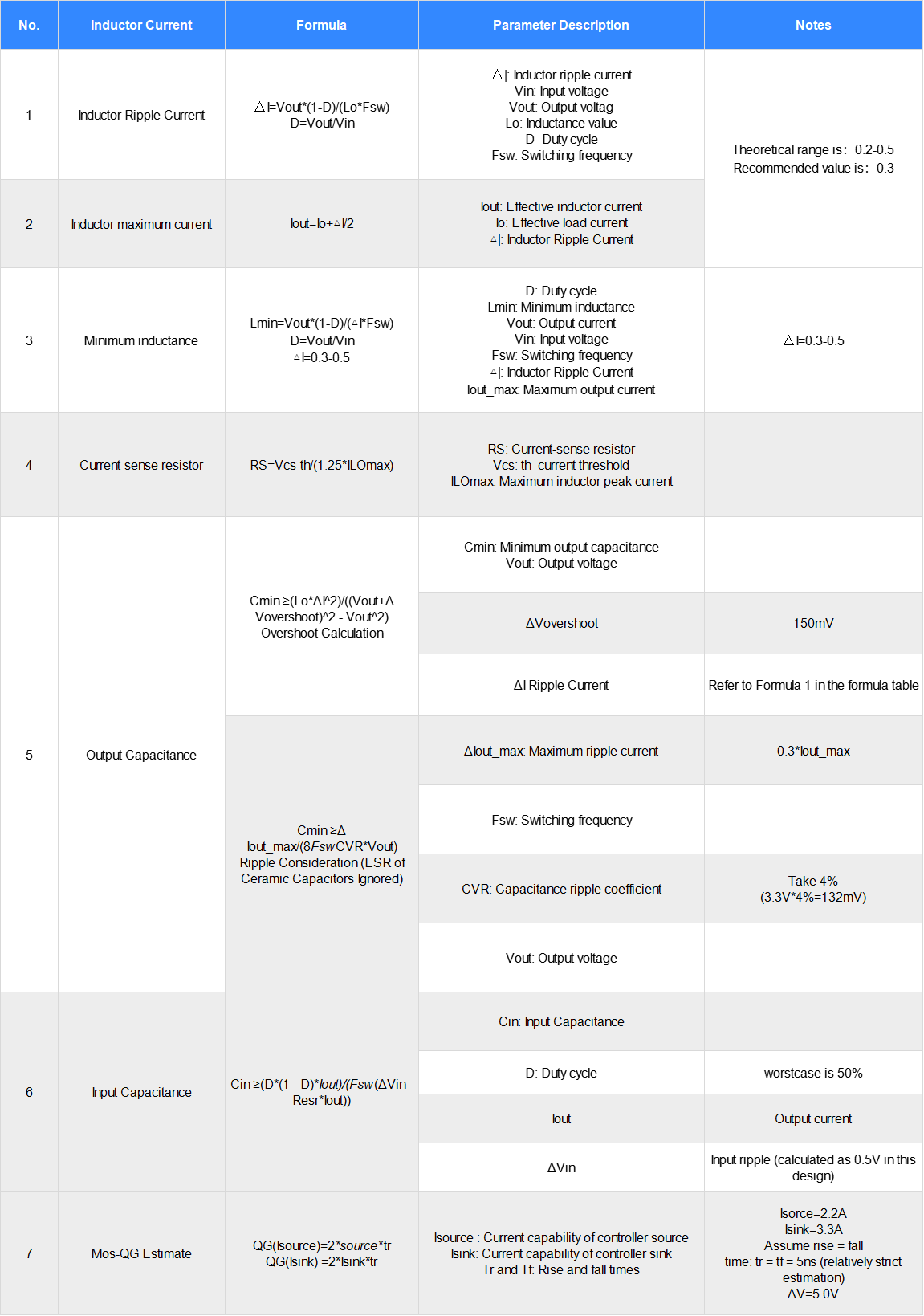

ຕາຕະລາງ 5: ສູດຄິດໄລ່ອອກແບບພະລັງງານ BUCK ສົມທົບ

3.4 ການຄິດໄລ່ຄ່າອິນດັກແທນຕໍ່າສຸດ

(ສຳລັບສູດ, ເບິ່ງຕາຕະລາງ 5.)

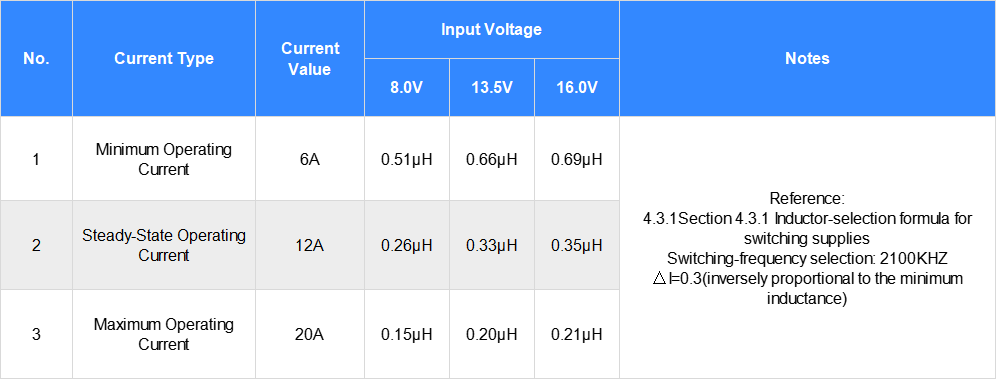

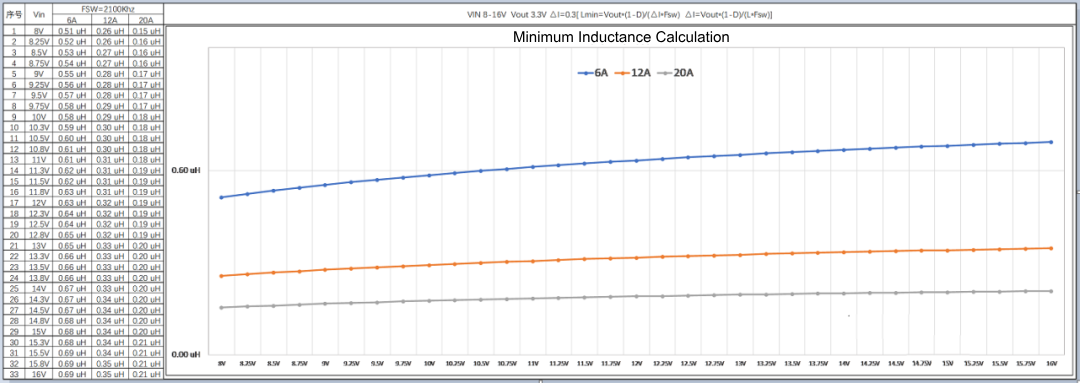

ຕາຕະລາງ 6: ຕາຕະລາງຄິດໄລ່ຄ່າອິນດັກຕໍ່າສຸດ (∆I=0.3)

ຕາຕະລາງ 7: ການຄິດໄລ່ອິນດັກແທັງຂັ້ນຕ່ຳ

3.4.1 ສະຫຼຸບຂໍ້ມູນການຄິດໄລ່ອິນດັກແທັງ:

① ຖ້າການອອກແບບຄອບຄຸມຂອບເຂດ 6-20A (AI=0.3 ການຄິດໄລ່), ແຫຼ່ງເຂົ້າ 16V, ແຫຼ່ງອອກ 6A, ອິນດັກແທັງ ≥ 0.69μH.

② ການຄິດໄລ່ທາງທິດສະດີຂອງອິນດັກແທັງເຄື່ອງຈັກ SW ≥ 0.69μH (ທາງທິດສະດີ);

③ ພິຈາລະນາການເລືອກການອອກແບບທີ່ເປັນຈິງ ແລະ ຄວາມຜິດພາດຂອງອິນດັກແທັງ ±20%, ເລືອກ 0.82μH ແລະ 1.0μH ເປັນການອອກແບບທີ່ດີທີ່ສຸດ (ຄ່າຂອງອິນດັກແທັງເພີ່ມຂຶ້ນ, ປະລິມານຂອງອິນດັກແທັງເພີ່ມຂຶ້ນ, ລາຄາເພີ່ມຂຶ້ນ, SRF ຫຼຸດລົງ).

3.5 ການຄິດໄລ່ກະແສໄຟຟ້າຂອງອິນດັກເຕີ

(ສູດ: ຂອງຕາຕະລາງ 1 ແລະ 2 ຕາຕະລາງ 5)

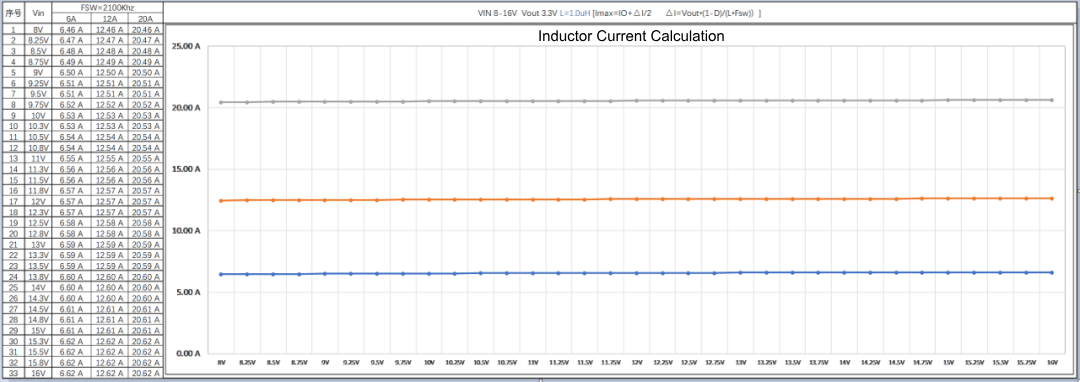

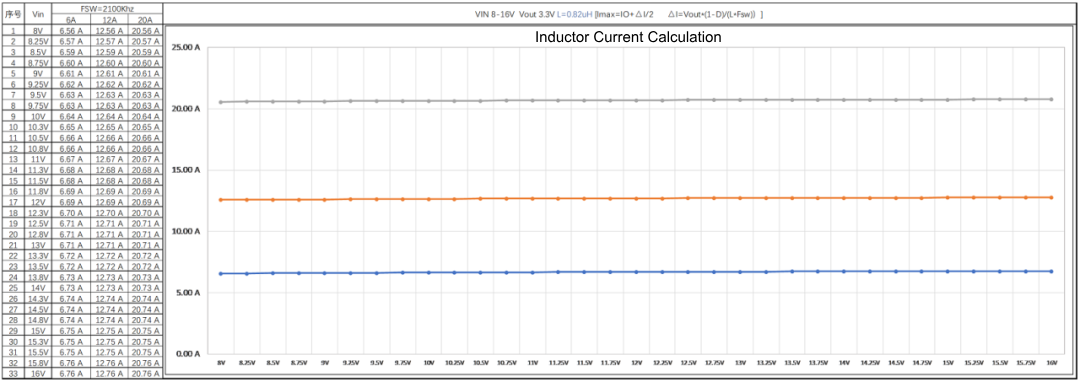

ຕາຕະລາງ 8: 0.82μH ການຄິດໄລ່ກະແສໄຟຟ້າຂອງອິນດັກເຕີ

ຕາຕະລາງ 9: 1.0μH ການຄິດໄລ່ກະແສໄຟຟ້າຂອງອິນດັກເຕີ

3.5.1 ກະແສໄຟຟ້າສູງສຸດຂອງອິນດັກເຕີທີ່ຖືກຄິດໄລ່ທາງທິດສະດີ ≥ 20.76A, ປັດຈຸບັນປັບໃຫ້ເປັນ 21A:

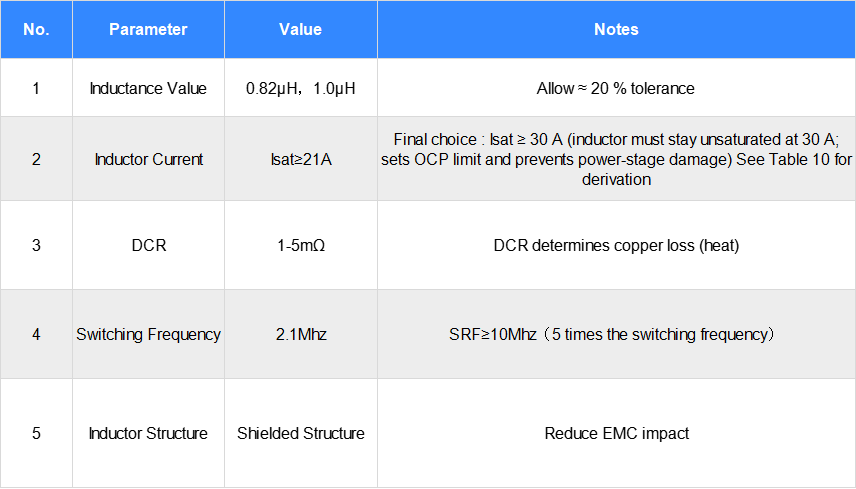

ຕາຕະລາງ 10: ຕົວຊີ້ວັດຄວາມອິນດັກທີບ

4- ການເລືອກອິນດັກເຕີຂອງພະລັງງານສະຫຼັບ

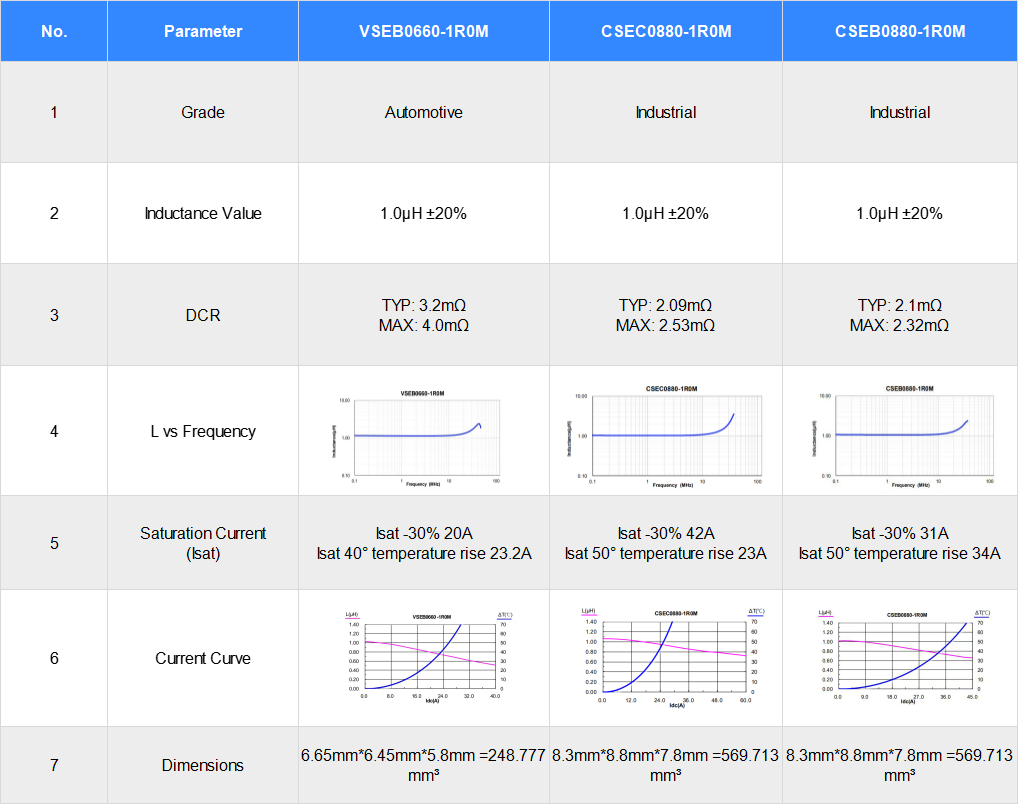

ຕາຕະລາງ 11: ການເລືອກອິນດັກເຕີ

4.1 LM25149 ການຄິດໄລ່ຄວາມຕ້ານທາງສຳນວນປັດຈຸບັນຂອງອິນດັກເຕີພະລັງງານສະຫຼັບ

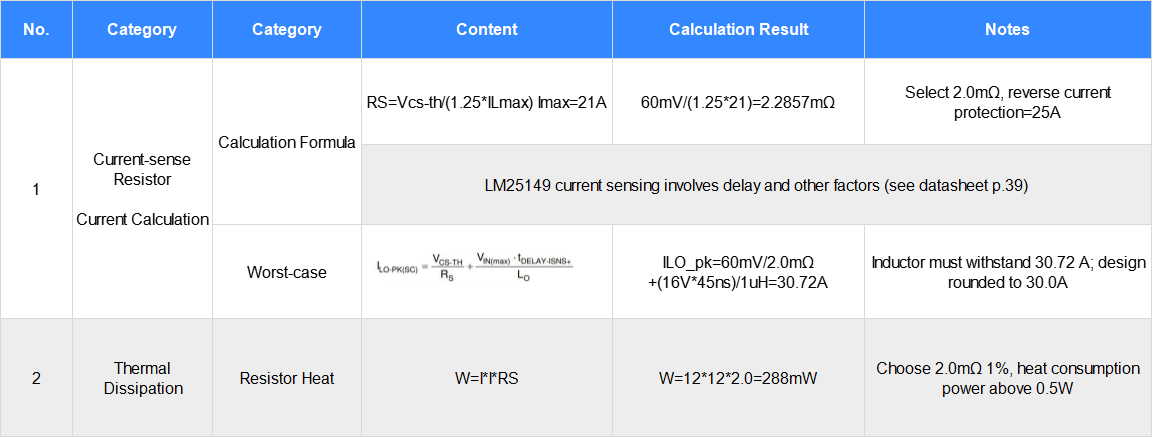

ຕາຕະລາງ 12: ການຄິດໄລ່ທິດສະດີຂອງຄວາມຕ້ານທາງສຳນວນປັດຈຸບັນຂອງອິນດັກເຕີ

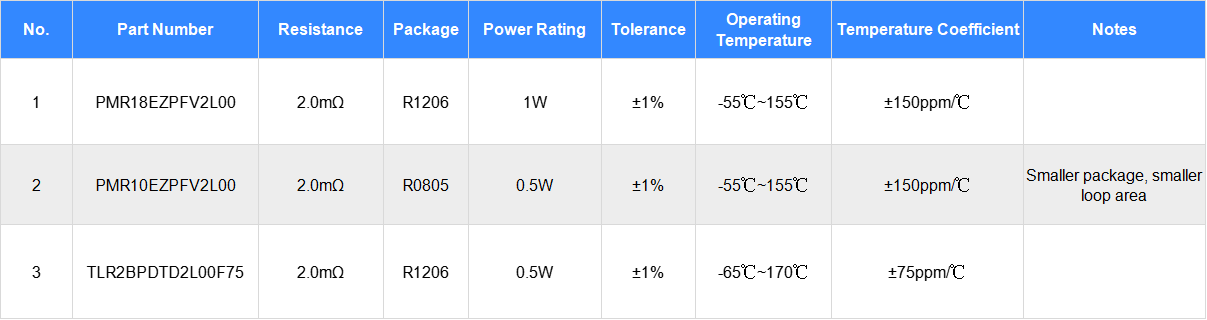

ຕາຕະລາງ 13: ການເລືອກຕົວຕ້ານທາງສຳນວນອິນດັກທີບ

4.2 ການຄິດໄລ່ຄວາມອາດສາມາດຜົນຜະລິດຂອງພະລັງງານສະຫຼັບ BUCK ສະຫຼັບສະນິດ

(ການຄິດໄລ່ຄວາມອາດສາມາດຜົນຜະລິດ: ອ້າງອີງໃສ່ສູດໃນຕາຕະລາງ 5)

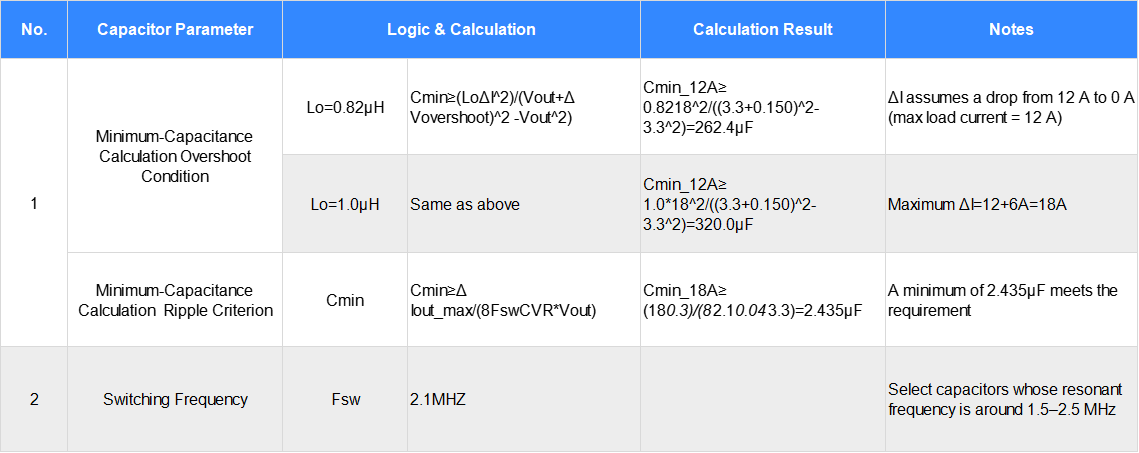

ຕາຕະລາງ 14: ການຄິດໄລ່ຄວາມອາດສາມາດຜົນຜະລິດຂອງພະລັງງານສະຫຼັບ BUCK ສະຫຼັບສະນິດ

ໃນການອອກແບບໂມງໄຟຟ້າ BUCK ສົມເຫດສົມຜົນ, ມີຄວາມຂັດແຍ່ງລະຫວ່າງປະສິດທິພາບຂອງຕົວເກັບໄຟຟ້າຢູ່ທາງເຂົ້າກັບທາງອອກ, ປະລິມານ ແລະ ຕົ້ນທຶນ, ດັດຊະນີການທົດສອບຄວາມສາມາດຂອງຕົວເກັບໄຟຟ້າຈະຖືກທົດສອບພາຍໃຕ້ເງື່ອນໄຂທີ່ກຳນົດໄວ້, ຄວາມແຕກຕ່າງຂອງເຄື່ອງມືທົດສອບໃນຂະນະທີ່ດຳເນີນການທົດສອບ, ສຳລັບດັດຊະນີດຽວກັນອາດຈະມີຄວາມແຕກຕ່າງປະມານ 10-50%, ຄຸນນະພາບການອອກແບບສຸດທ້າຍຈະຕ້ອງໄດ້ຮັບການຢືນຢັນໃນຂະບວນການທົດລອງ ແລະ ທົດສອບທາງວິທະຍາສາດ (ບໍ່ມີວິທີແກ້ໄຂທີ່ດີທີ່ສຸດໃນການອອກແບບ, ພຽງແຕ່ເລືອກວິທີທີ່ເໝາະສຳລັບສະຖານະການນັ້ນໆ) (ບໍ່ມີວິທີແກ້ໄຂທີ່ດີທີ່ສຸດໃນການອອກແບບ, ພຽງແຕ່ເລືອກສິ່ງທີ່ເໝາະສຳລັບສະຖານະການນັ້ນໆ).

ຕົວເກັບໄຟຟ້າສະວິດຊິ່ງຈະຕ້ອງເຮັດຕາມ: ຄວາມສາມາດ ≥ 320uF (ຕ້ອງການຄວາມເກີນ), ຄວາມສາມາດຂອງຕົວເກັບໄຟຟ້າເຊຣາມິກຕ້ອງຫຼາຍກ່ວາ 2.435uF (ບໍ່ແມ່ນເງື່ອນໄຂຫຼັກ, ຖ້າເປັນໄປໄດ້ກໍຕ້ອງເຮັດຕາມ)

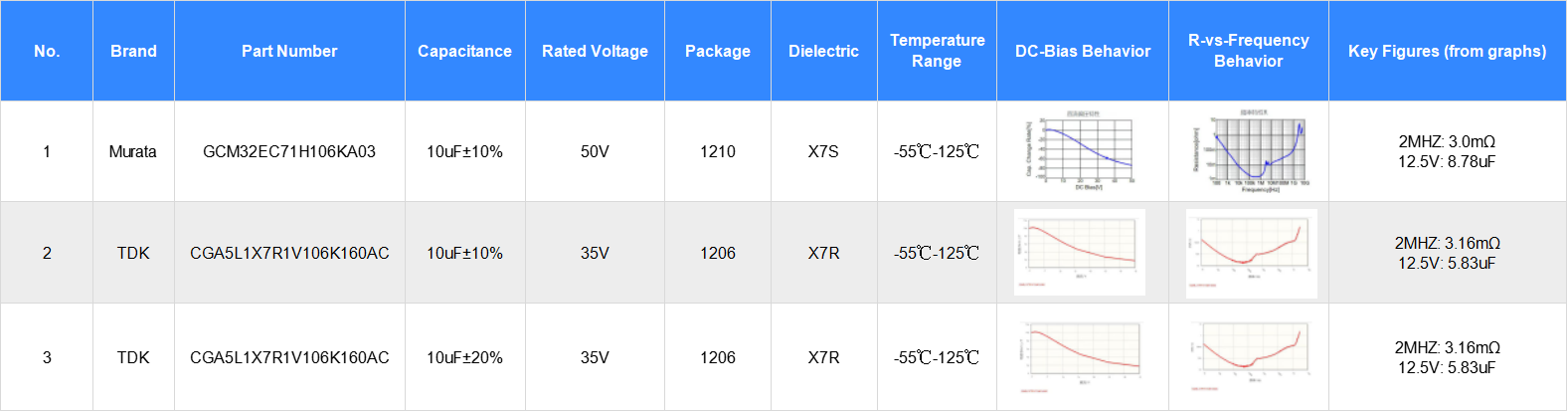

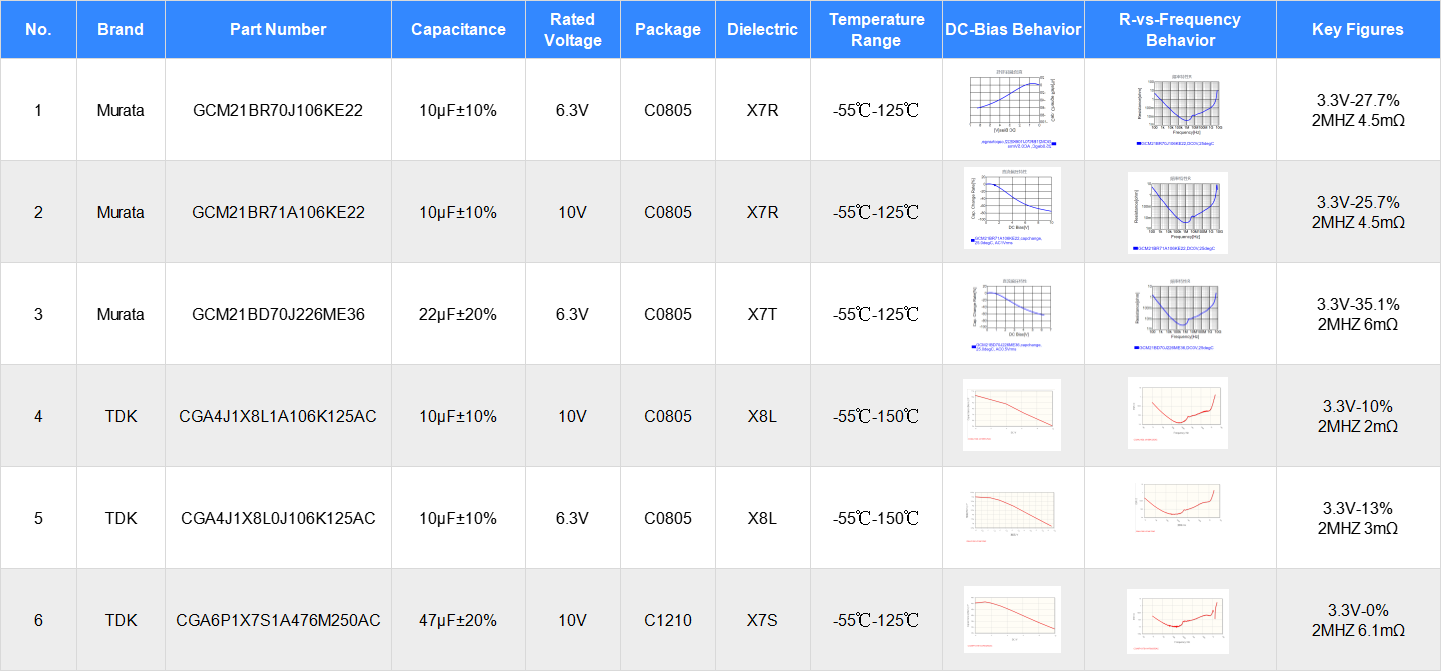

ຕາຕະລາງ 15: ຮຸ່ນທີ່ແນະນຳສຳລັບການເລືອກຕົວເກັບໄຟຟ້າຕົວກອງທາງອອກຂອງໂມງໄຟຟ້າສະວິດຊິ່ງ

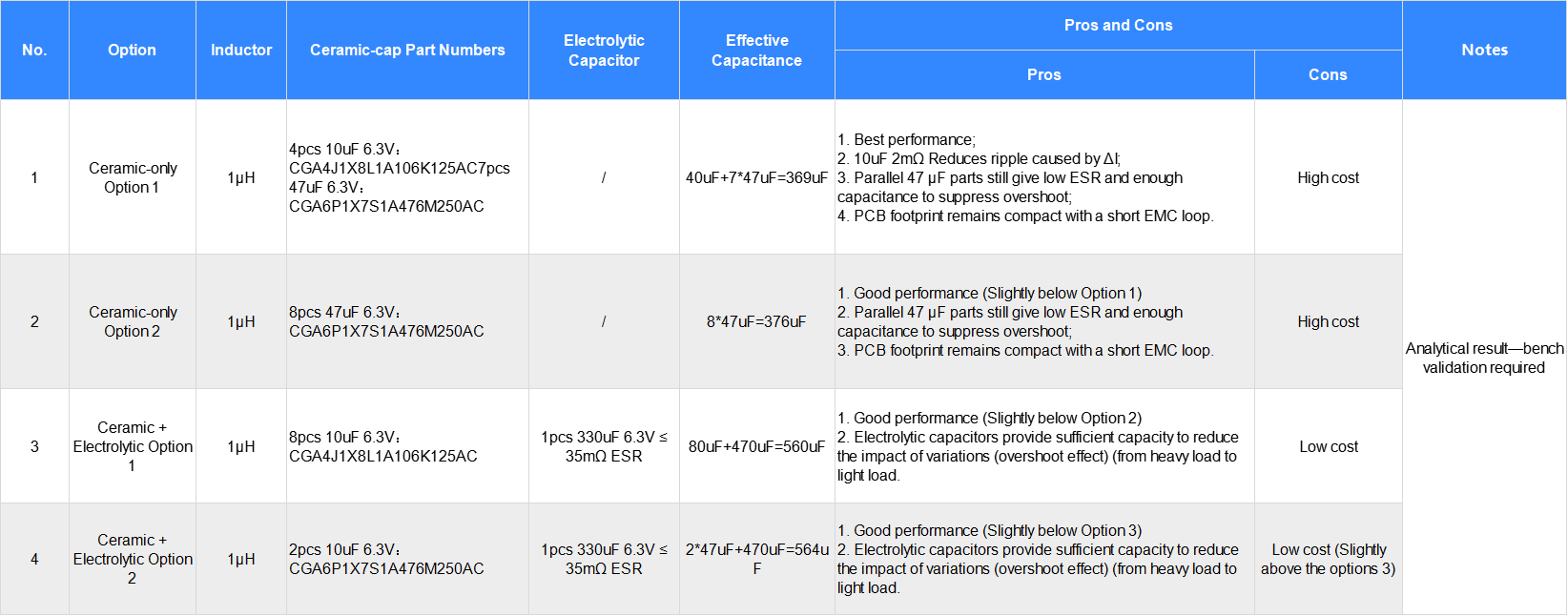

ຕາຕະລາງ 16: ການອອກແບບຕົວເກັບໄຟຟ້າຕົວກອງທາງອອກຂອງໂມງໄຟຟ້າສະວິດຊິ່ງ

4.3 LM25149 ການຄິດໄລ່ຄວາມສາມາດຂອງຕົວເກັບໄຟຟ້າຢູ່ທາງເຂົ້າຂອງໂມງໄຟຟ້າ

4.3.1 ການຄິດໄລ່ຄວາມສາມາດຂອງແຜ່ນຮັບ

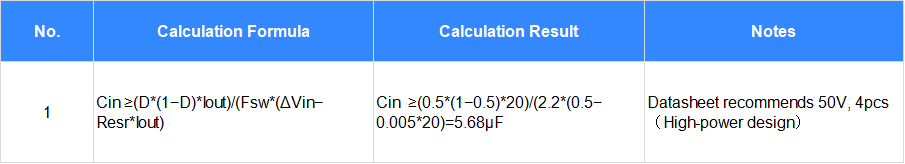

ຕາຕະລາງທີ 17: ການຄິດໄລ່ຕົວກັ້ນສຽງເຂົ້າຂອງພະລັງງານປ່ຽນແປງ

ຕາຕະລາງທີ 18: ການເລືອກຕົວກັ້ນສຽງອອກຂອງພະລັງງານປ່ຽນແປງ

4.4 LM25149 ການຄິດໄລ່ເພື່ອເລືອກ Mosfet

4.4.1 ການຄິດໄລ່ Mosfet

ໃນຂໍ້ມູນລາຍລະອຽດຂອງ LM25149 ບໍ່ໄດ້ລະບຸຫຼາຍການຄິດໄລ່ ແລະ ການຄິດໄລ່ເພື່ອເລືອກ, ການຄິດໄລ່ QG ແລະ ການເລືອກໂດຍອີງໃສ່ການປະເມີນຄືນຫຼັງຈາກປະສົບການ, ຜົນໄດ້ຮັບຂອງການຄິດໄລ່ເພື່ອເລືອກ Vgs 4.5-5.0V, ≤ 22nC, ຂະບວນການຄິດໄລ່ອ້າງອີງຕາຕະລາງຂ້າງລຸ່ມນີ້, ເລືອກ Miller plateau ຢູ່ທີ່ 2-3V (ຍອມຮັບໄດ້ຖ້າໃກ້ກັບ 3V), Rdson ເລືອກ ≤ 8mΩ.

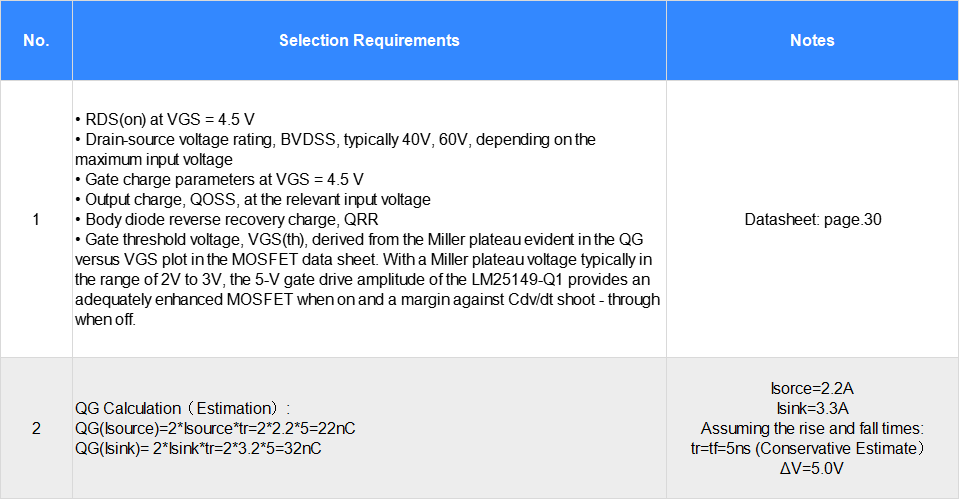

ຕາຕະລາງທີ 19: ການເລືອກ ແລະ ການຄິດໄລ່ Mosfet

4.5 ຄຳແນະນຳການເລືອກ Mosfet

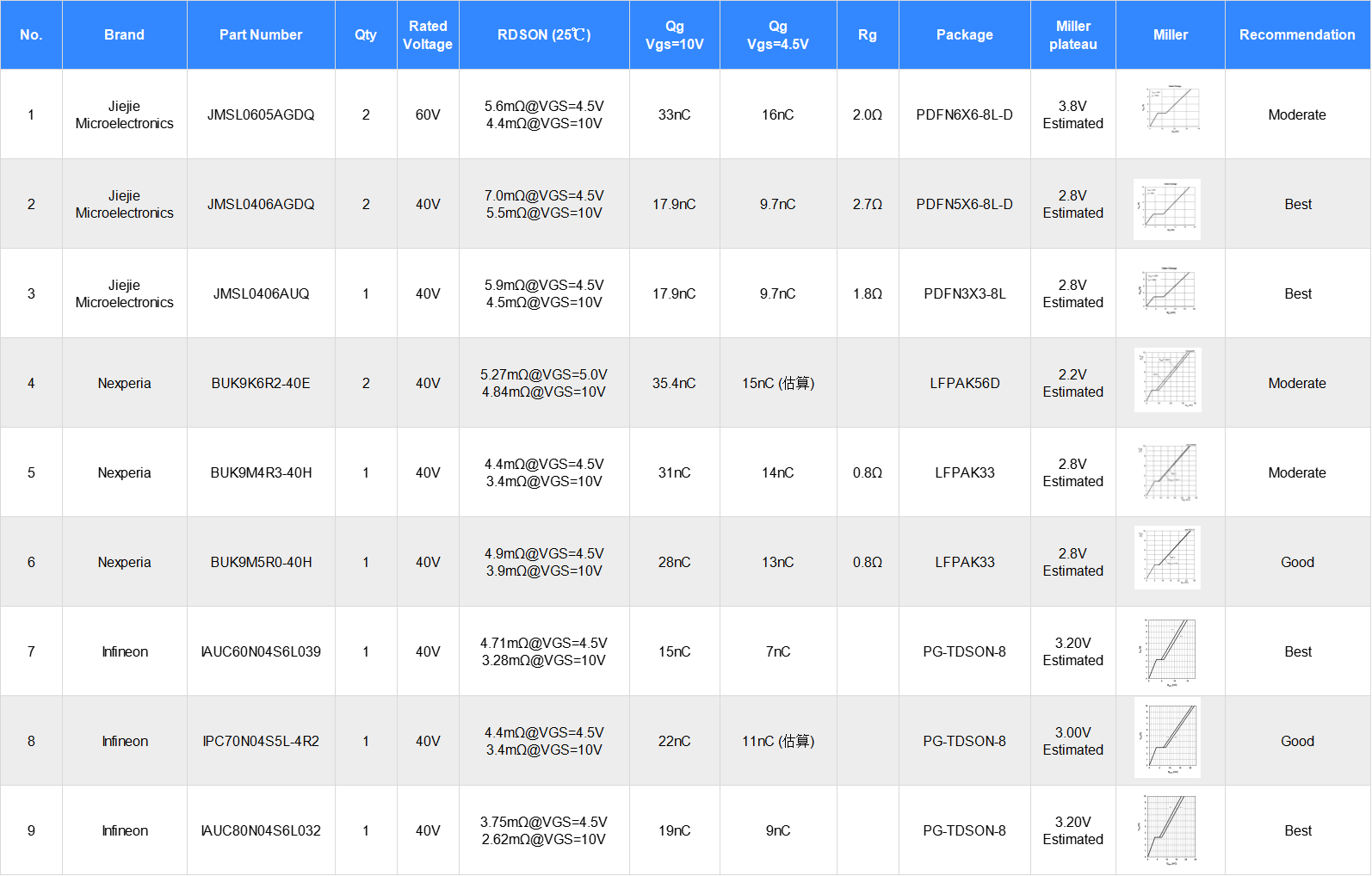

ຕາຕະລາງທີ 20: ຮຸ່ນການເລືອກ Mosfet

4.6 LM25149 FB ແລະ ການຄິດໄລ່ຊົດເຊີຍ

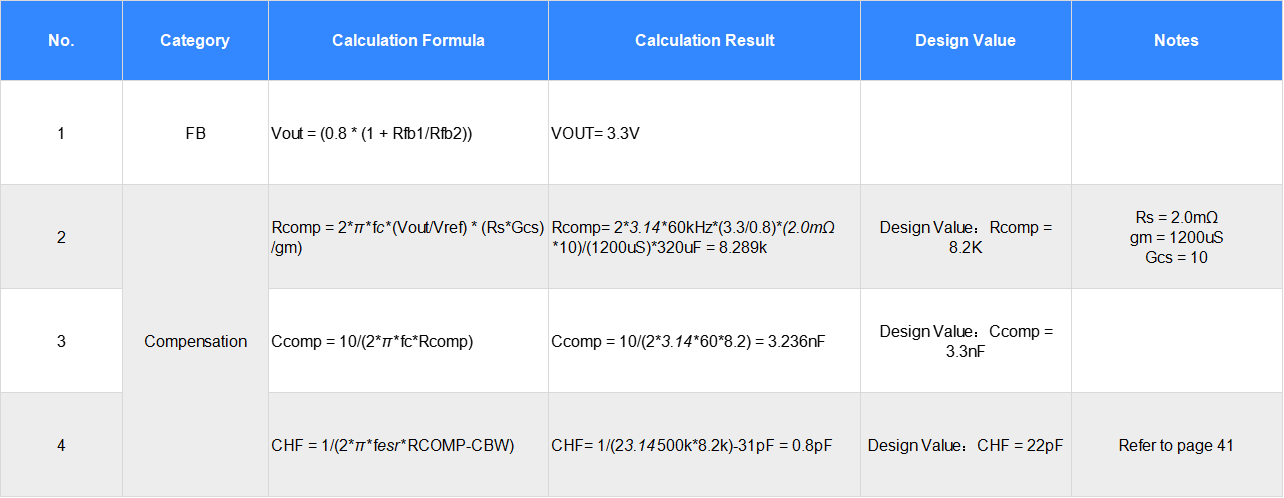

ຕາຕະລາງ 21: ການຄິດໄລ່ FB ແລະ ການຊົດເຊີຍ

4.7 LM25149 ການຄິດໄລ່ການອອກແບບ EMC

ໂດຍບໍ່ຕ້ອງວິເຄາະຫຼາຍເກີນໄປ, ກະລຸນາເບິ່ງຂໍ້ກຳນົດການ

5- ສະຫຼຸບການອອກແບບ

5.1 LM25149BUCK ສະຫຼຸບການເລືອກການອອກແບບແຫຼ່ງຈ່າຍພະລັງງານ

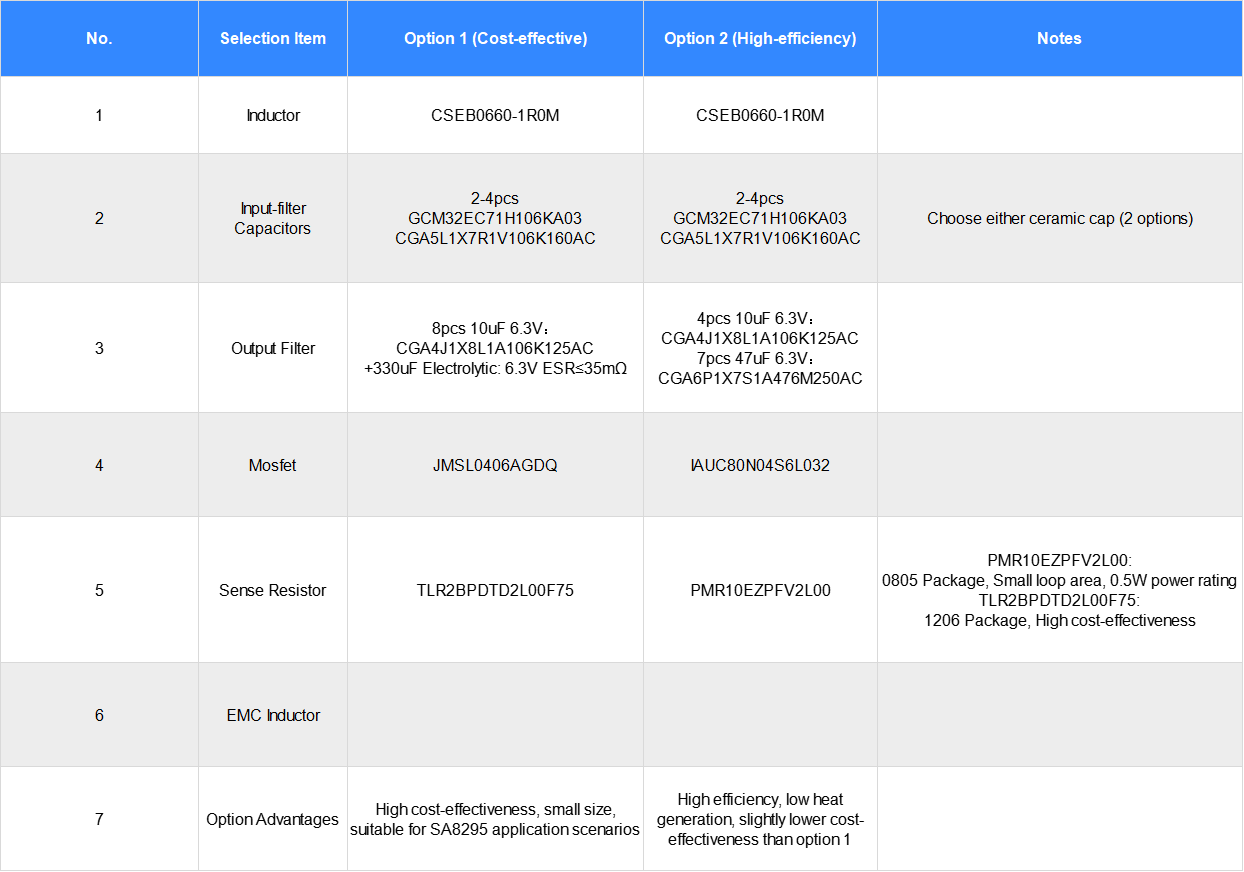

ຕາຕະລາງ 22: ການອອກແບບ ແລະ ການເລືອກ

5.2 ສະຫຼຸບໂຄງການ

ການສະຫຼັບແຫຼ່ງພະລັງງານແບບຄົງທີ່ມີຜົນຕໍ່ປະສິດທິພາບ ແລະ ປະສິດທິຜົນຈາກປັດໃຈຫຼາຍຢ່າງ, ຄວາມຕ້ອງການດ້ານປະສິດທິພາບ ແລະ ດັດຊະນີຕ້ອງຄຳນຶງເຖິງປັດໃຈຕົວຈິງ, ບົດນີ້ໃຊ້ສຳລັບການຄິດໄລ່ທາງທິດສະດີ, ການແນະນຳທາງທິດສະດີກ່ຽວກັບການອອກແບບຕົວຈິງ, ການອອກແບບດ້ານປະສິດທິພາບ ແລະ ດັດຊະນີມີຄວາມກ່ຽວຂ້ອງຢ່າງໃກ້ຊິດກັບປະສິດທິພາບຂອງອົງປະກອບ, ສະພາບການນຳໃຊ້, ການຈັດວາງ, ເປັນຕົ້ນ ຕ້ອງມີການທົດສອບ ແລະ ຢັ້ງຢືນຢ່າງລະມັດລະວັງ.

ການອອກແບບສະພາບການຈ່າຍປະຈຸບັນແບບ Synchronous buck ສຳລັບຕົວຄວບຄຸມເຂດສູງແມ່ນເປັນຂະແໜງວິຊາການທີ່ຍາກ, ຕ້ອງສົມດຸນລະຫວ່າງປະສິດທິພາບ, ຂະໜາດ, ຕົ້ນທຶນ. Kodak Ka ມຸ້ງໝັ້ນໃນການຄົ້ນຄວ້າ ແລະ ອອກແບບຂດໂດຍຕົນເອງ. CSEB0660-1R0M ເໝາະສຳລັບການພັດທະນາ ແລະ ການນຳໃຊ້ໃນເວທີເຂດສູງ, ມີປະສິດທິພາບດ້ານຕົ້ນທຶນສູງ, ຄວາມຕ້ານທານກັບກະແສໄຟຟ້າສູງ, ຄວາມຮ້ອນຕ່ຳ ແລະ ຂໍ້ດີດ້ານວິຊາການອື່ນໆ, ພ້ອມທັງມີອັດຕາສ່ວນພະລັງງານຕໍ່ຂະໜາດທີ່ເປັນຜູ້ນຳໃນອຸດສະຫະກຳ; Kodak Ka ມຸ້ງໝັ້ນໃນການຄົ້ນຄວ້າ ແລະ ພັດທະນາເຕັກໂນໂລຊີ, ນະວັດຕະກຳດ້ານເຕັກໂນໂລຊີ, ພັດທະນາຜະລິດຕະພັນທີ່ດີເລີດໃນອຸດສະຫະກຳຂດ ເພື່ອຊ່ວຍໃນການພັດທະນາ ແລະ ການນຳໃຊ້ຜະລິດຕະພັນເອເລັກໂຕຣນິກ.
